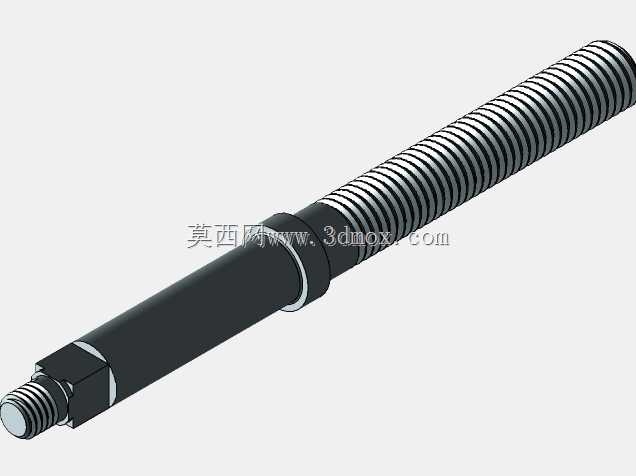

CA6140车床进给梯形丝杠传动组件

　　该传动杆件为普通卧式车床溜板箱纵向进给系统的核心传力零件，对应CA6140系列车床的床身丝杠装配工位，承担将主轴箱输出的旋转运动转化为刀架溜板直线进给运动的功能，是车削螺纹、定距走刀工序中保证进给精度的关键部件。从结构布局来看，杆件长段加工有连续梯形传动螺纹，牙型截面为等腰梯形，和开合螺母的半螺母牙型完全啮合，相比普通三角螺纹，梯形牙的侧壁承压面积更大，传动过程中磨损均匀，长期运行后可通过开合螺母的开合间隙补偿结构消除背隙，维持进给传动的定位精度。杆件左端设置有六角锁紧轴肩与小直径连接外螺纹，用于和进给输出端的传动拨叉、限位套配合锁紧，轴肩端面作为轴向装配定位基准，安装时贴紧支撑座端面即可确定杆件的轴向窜动边界，

　　避免进给过程中出现轴向窜动导致的螺距加工误差。杆件中段设置有两处光滑光轴轴颈，对应床身两端的滑动轴承支撑位，轴颈表面磨削加工至较低粗糙度，和铜质滑动轴套形成回转摩擦副，支撑间距覆盖床身导轨的有效行程长度，保证丝杠回转时的同轴度，长径比设计兼顾了传动刚性与安装空间，避免细长杆件高速回转时出现挠曲振颤。设计阶段首先依据车床的最大进给行程确定螺纹段有效长度，预留两端支撑轴颈、锁紧段的装配余量，梯形螺纹的螺距匹配CA6140车床的公制螺纹加工进给序列，牙侧角度、牙顶间隙均符合机床进给丝杠的通用设计规范，保证和原厂开合螺母的互换性。安装边界方面，杆件整体沿床身导轨平行方向布置，两端支撑轴颈装入床身头尾的支座孔内，

　　径向装配间隙控制在滑动配合公差区间，左端锁紧螺母压紧止推垫片，限制丝杠的双向轴向窜动，螺纹段全程处于开合螺母的啮合行程范围内，无运动干涉。实际应用场景中，该丝杠除了普通卧式车床的进给传动，也可移植到专用工装的直线滑台、长行程送料机构中作为传动元件，重载工况下梯形螺纹的自锁特性还可在停机时阻止溜板自行滑移，保障装夹工件与换刀操作的安全。建模过程中需重点还原梯形螺纹的牙型轮廓、轴肩过渡圆角、各段轴颈的直径差特征，装配校验时需验证丝杠转动时开合螺母的直线移动轨迹与导轨平行度，排查螺纹啮合、轴颈和支座的干涉问题，为机床备件维修、进给机构改造提供完整的结构参考。
