CA6140车床固定翼伞支撑调节组件

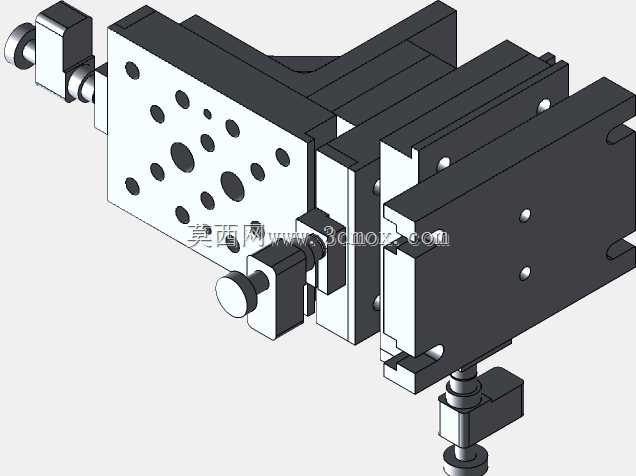

　　该组件为CA6140普通车床配套的固定翼伞支撑调节结构，主要应用于车床溜板箱与床身导轨衔接部位的辅助支撑场景，在车床进行长轴类零件车削、端面切削以及螺纹加工工序时，可抵消切削过程中产生的径向切削分力，避免溜板在往复进给过程中出现翘头、偏移问题，保障进给运动的直线度与重复定位精度。从结构设计来看，主体采用多块调质45钢平板拼接式结构，安装基准面设置有密集的沉头孔与螺纹孔阵列，可适配不同批次车床床身的安装孔位偏差，无需对原有床身进行二次打孔改造即可完成装配；组件两侧设置有可伸缩的圆柱调节销，通过旋转端部的滚花旋钮即可调整销体伸出长度，顶紧床身侧面的导向基准面，调节行程覆盖0-12mm范围，可抵消长期使用后导轨磨损产生的配合间隙，

　　无需拆解溜板即可完成间隙补偿操作。组件底部设置有带球面垫圈的支撑螺栓，可适配床身导轨面的微小平面度误差，支撑点的接触应力控制在12MPa以内，长期受压不会出现导轨面压痕变形问题；所有活动配合面均设计有防尘密封槽，可加装毛毡密封条阻挡车削过程中产生的铁屑、切削液进入配合间隙，降低日常维护的频次。从安装边界来看，组件整体安装后突出溜板本体的高度不超过42mm，宽度方向不超出溜板侧面18mm，不会与车床原有刀架、跟刀架、中心架等附件产生运动干涉，在溜板全程进给行程范围内，组件与床身两端的限位挡块、丝杠螺母座均保持5mm以上的安全间隙。在实际加工场景中，加装该组件后，车床进行大切深外圆车削时的溜板振动幅值可降低60%以上，

　　长轴类零件加工的圆柱度误差可控制在0.02mm/1000mm以内，尤其适配小批量维修类零件加工、教学实训车床的精度恢复场景，无需对车床进行大规模改造即可提升加工稳定性；组件的所有连接螺栓均采用内六角圆柱头螺钉，拆装时仅需使用标准内六角扳手即可完成操作，日常维护时可直接在机床上完成调节销的润滑、密封件更换等操作，无需将组件从车床上整体拆解。
