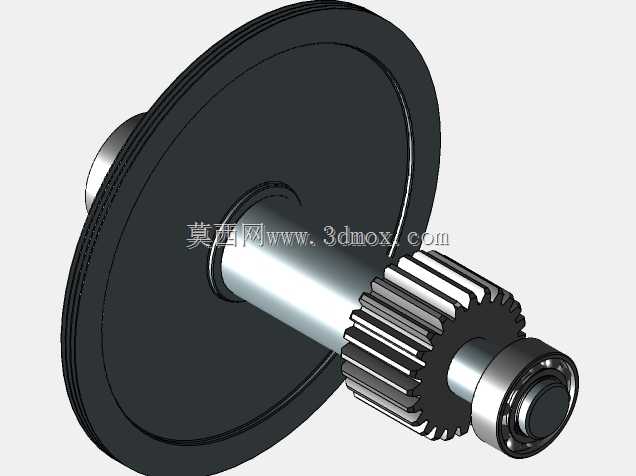

机床主轴带轮齿轮组合传动构件

　　这套传动组合构件主要适配普通卧式车床的主轴箱输入级传动链路，在机床切削作业过程中承担动力传递、转速匹配的核心作用，带轮端通过V带连接主电机输出轴，将电机的旋转动力输入至传动轴，轴端的直齿圆柱齿轮则与主轴箱内的变速齿轮组啮合，完成动力的换向与转速调整，最终将适配切削工况的扭矩传递至主轴，带动装夹在卡盘上的工件完成车削加工。从结构设计逻辑来看，大直径带轮采用辐板式结构，在保证轮槽与V带配合精度的前提下尽可能降低自身转动惯量，减少主轴启停阶段的惯性冲击，带轮与轴之间采用平键周向定位，轴肩完成轴向限位，避免高速运转时带轮出现轴向窜动影响传动平稳性。轴端的直齿轮采用渐开线齿形设计，齿顶圆、齿根圆参数匹配CA6140车床主轴箱的啮合中心距要求，

　　齿面预留了常规磨削加工余量，建模时还原了齿向倒角与齿端修缘特征，可有效降低齿轮啮合时的边缘冲击，减少传动过程中的噪音与齿面磨损。传动轴两端配置深沟球轴承，轴承安装位的轴颈尺寸符合标准轴承的内径配合公差要求，轴承外圈与主轴箱箱体的安装孔位匹配，可承受传动过程中的径向载荷与少量轴向载荷，保证轴系运转的同轴度。安装边界方面，带轮的最大外圆直径需匹配主轴箱外侧的安全防护罩内部空间，避免运转时与护罩发生剐蹭，齿轮端的轴向伸出长度需保证与啮合齿轮的有效齿宽重合度，同时预留足够的齿轮侧隙调整空间，轴系的总长度适配主轴箱对应安装腔的轴向尺寸，两端轴承位的跨距经过受力校核，可保证满负荷切削时轴的挠度在允许范围内，避免出现带轮打滑、齿轮打齿的故障。

　　在实际机床改造或维修场景中，这类传动构件的三维模型可直接用于干涉检查，提前验证装配时各部件的位置关系，避免实际装配时出现带轮与箱体干涉、齿轮啮合错位等问题，也可作为传动受力仿真的基础模型，核算不同切削参数下轴、齿轮、带轮的应力分布，优化构件的结构强度。
