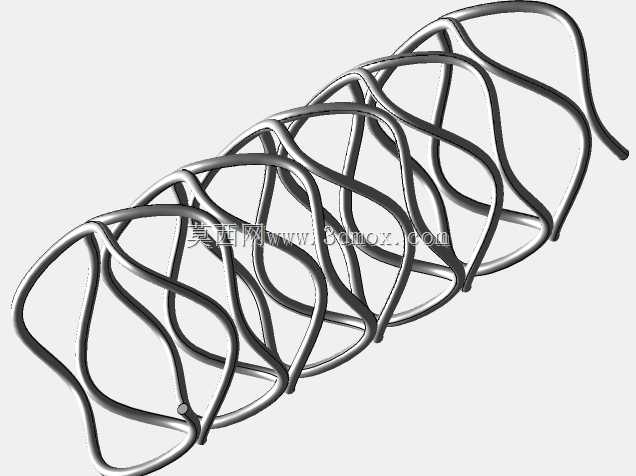

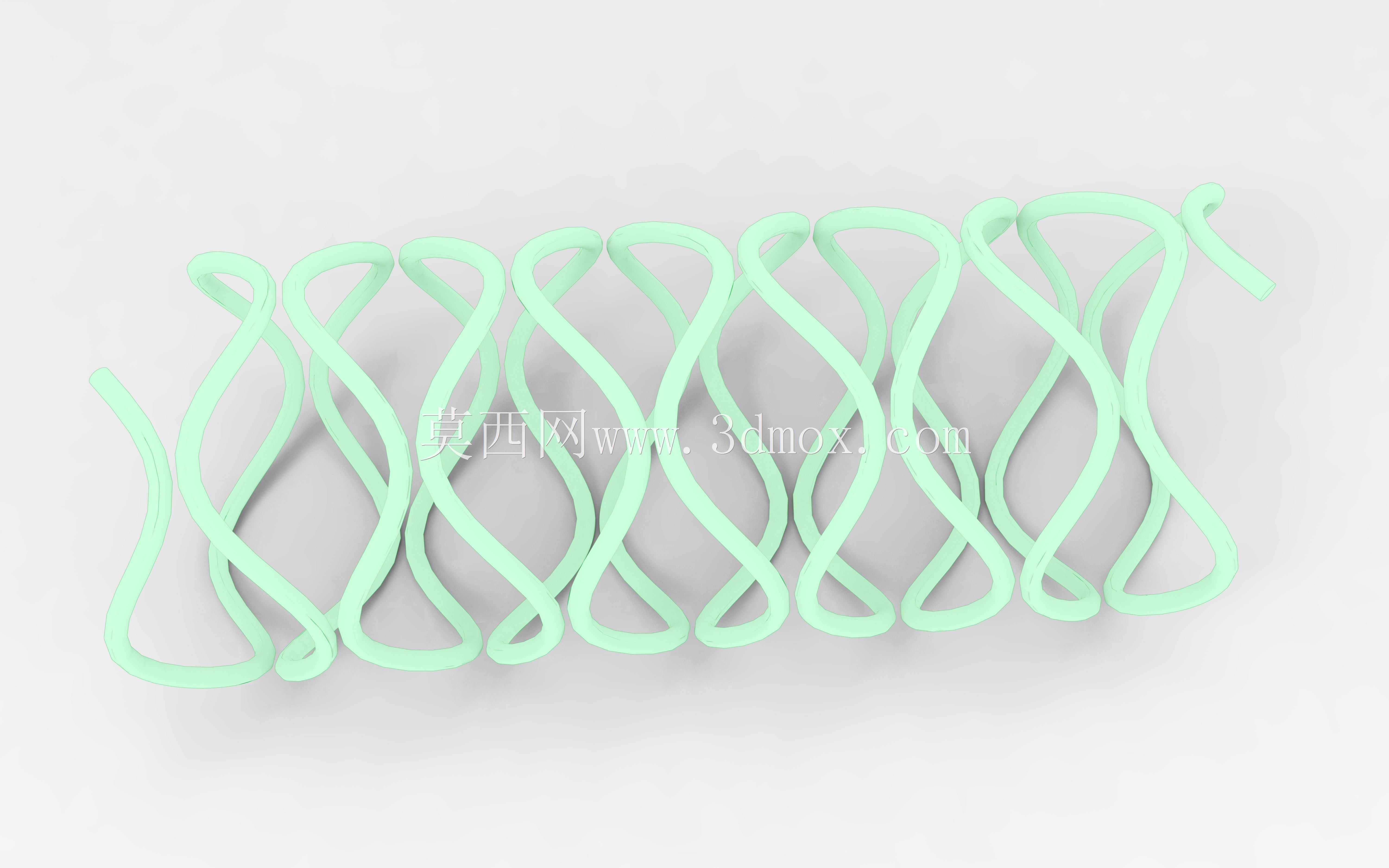

基于方程曲线构建的异形交错螺旋弹簧

　　这类异形交错螺旋弹簧，和常规圆柱螺旋弹簧的应用场景有明显区别，常规弹簧多沿单一轴向提供线性弹力，而该结构通过方程曲线控制簧丝走向，能在多方向提供差异化的刚度表现，常见于需要多向缓冲、特殊复位行程的工位，比如精密夹具的浮动支撑模块、小型检测设备的减震隔振单元，还有部分需要非规则弹力曲线的执行机构末端，能适配常规弹簧无法覆盖的安装空间与力值需求。从设计逻辑来看，该构件完全依托参数化曲线驱动生成，建模阶段先通过数学方程定义簧丝的中心轨迹，轨迹并非标准圆柱螺旋线，而是在周向扭转的同时，沿径向做周期性的交错偏移，让相邻簧圈形成互锁式的空间排布，这种排布能避免常规弹簧在受侧向力时容易出现的簧圈错位、侧向失稳问题，同时能在有限的轴向长度内，

　　获得更长的簧丝有效变形长度，降低同等压缩量下的簧丝应力峰值，提升构件的疲劳寿命。实际选型应用时，需要重点关注几个安装边界参数：首先是簧体的最大外轮廓包络尺寸，由于簧圈存在径向交错，其外轮廓并非标准圆柱面，安装孔的内径需要预留足够的径向间隙，避免工作过程中簧圈和安装壁发生剐蹭磨损；其次是两端的支撑端结构，该弹簧的两端收尾轨迹需要和安装座的定位槽匹配，保证受力时簧体不会发生周向转动，否则会改变预设的弹力输出方向；另外要注意其刚度的非线性特征，和常规弹簧的线性刚度不同，该结构在压缩初期刚度较低，随着压缩量增加，交错的簧圈逐步接触贴合，刚度会出现非线性上升，设计选型时需要匹配实际工况的力-行程曲线，不能直接套用常规弹簧的刚度计算公式。

　　从建模实现角度，这类方程驱动的构件，核心是保证曲线的连续性，簧丝中心轨迹的曲率需要连续过渡，不能出现尖角或者曲率突变，否则后续扫描生成簧丝实体时，会出现局部应力集中的问题，实际生产前的仿真阶段，需要重点校核轨迹曲率突变位置的应力值，同时要验证不同压缩量下相邻簧圈的间隙，避免工作过程中出现非预期的簧圈碰磨，影响弹力输出的稳定性。这类弹簧在实际装配时，不需要额外的导向杆，自身的交错结构就能提供一定的侧向支撑能力，适合安装空间紧凑、无法布置导向结构的小型精密设备中，相比常规弹簧，其在相同安装空间下能提供更丰富的力值特性，满足特殊工况的弹性需求。
