带密封端盖的输送机用钢制托辊结构

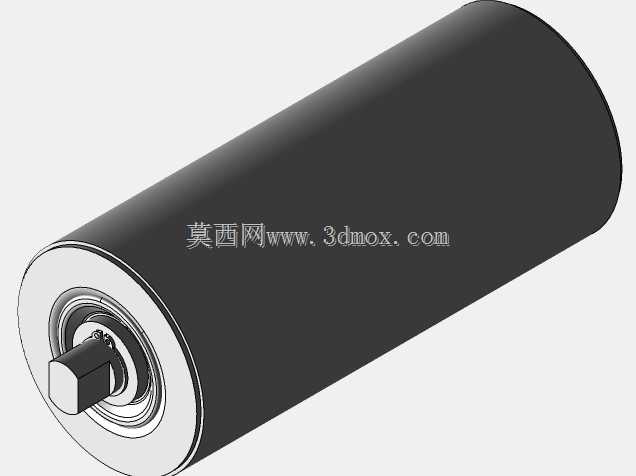

　　这款托辊结构主要应用于带式输送机的承载分支与回程分支，在散料输送、成件物料转运场景中承担支撑输送带、降低输送带运行阻力的核心作用，可适配矿山、港口、仓储物流、建材加工等多个场景的输送线布置需求，能保证输送带运行时的垂度控制在合理区间，避免输送带跑偏、过度下垂引发的物料撒漏或带体磨损问题。从结构设计来看，该托辊采用钢制筒体作为主体承载结构，筒体表面做光滑处理，减少与输送带接触面的摩擦损耗，两端集成的轴承组件自带密封结构，可有效阻挡输送场景中的粉尘、水汽、散料碎屑侵入轴承滚道，延长轴承的无故障运行周期，降低现场运维的更换频次。设计过程中优先考虑了安装适配性，两端伸出的轴头采用标准方轴结构，可直接卡入输送机机架的对应安装卡槽内，

　　无需额外加工定制连接座，安装时仅需对准卡槽推入后加装轴向定位卡簧即可完成固定，大幅缩短现场安装调试的耗时。筒体的径向跳动公差控制在较低区间，保证高速运行时不会出现明显的径向窜动，避免引发输送带的周期性抖动，适配带速在0.8m/s到4m/s区间的常规输送线运行需求。轴头与轴承内圈采用过盈配合设计，轴承外圈与筒体端盖的轴承室采用过渡配合，既保证运行时的同轴度要求，也方便后期轴承损坏时的拆卸更换，端盖与筒体之间采用卷边压合的密封结构，相比传统螺栓连接的端盖，减少了连接缝隙，进一步提升了整体的防尘防水能力，可适应露天布置、高粉尘浓度的恶劣作业环境。在安装边界上，该托辊的轴向总长度可根据输送带的宽度做对应匹配，

　　轴头的伸出长度符合通用输送机机架的安装槽深度要求，筒体直径适配常规槽型托辊组、平行托辊组的布置间距，相邻托辊的安装间距可根据输送物料的容重调整，容重较大的散料场景可适当缩小托辊间距，容重较轻的成件物料场景可适当放大间距，保证支撑强度的同时控制整体制造成本。
