皮带输送线端部张紧调节机构

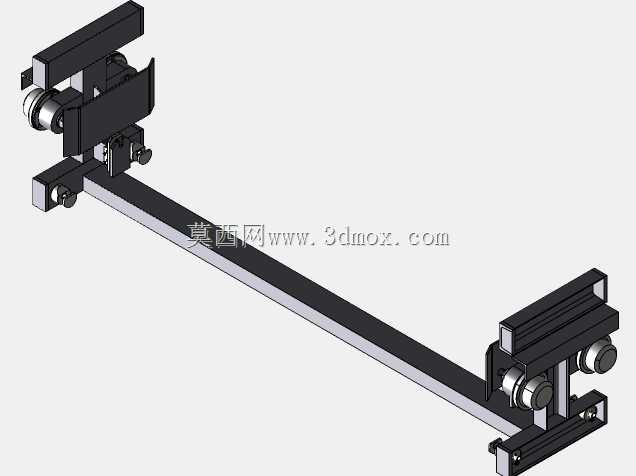

　　这套皮带输送线端部张紧调节机构，主要应用在轻工包装、电子元器件组装、小型五金件加工产线的短距离物料输送场景中，承担输送段皮带张紧度动态调节、运行跑偏修正的核心功能，避免皮带长期运行松弛打滑、跑偏掉料的常见故障。从结构设计来看，整体采用对称式双端安装布局，两端的轴承座组件通过腰型孔与主安装梁连接，调节螺杆直接作用在轴承座端面，转动调节螺母即可带动端部辊筒沿梁体长度方向平移，无需拆解主体结构就能完成张紧度调整，日常维护时单人即可操作，不需要额外的吊装辅助工具。主承载梁采用标准铝型材加工，型材自带的T型槽直接作为轴承座的滑动导向面，不需要额外加工导向导轨，既降低了整体加工成本，也能保证调节过程中两端轴承座的同轴度，

　　避免辊筒倾斜导致的皮带偏磨问题。两端的安装支架预留了与输送线主体机架连接的固定孔位，孔位采用长圆孔设计，安装时可以根据现场机架的实际安装公差做小范围位置补偿，降低现场安装的对位难度。端部辊筒采用光面钢制辊筒，表面做发黑防锈处理，辊筒两端采用深沟球轴承支撑，转动阻力小，适配线速度0.1-0.8m/s的低速输送场景，可承载单段10kg以内的散料或小型工装托盘。设计过程中优先考虑了安装边界的适配性，整体机构的横向宽度控制在300mm以内，纵向安装深度不超过120mm，梁体长度可根据实际输送段长度做等比例裁切，不需要修改两端的调节组件结构，能适配不同宽度规格的PVC、PU轻型输送皮带。两侧的挡板组件直接固定在轴承座上，随张紧调节同步移动，

　　挡板与皮带侧边的间隙控制在2-3mm，既可以防止物料从皮带侧边掉落，也能在皮带出现小幅跑偏时起到限位作用，避免皮带边缘与机架硬摩擦造成的皮带过早损坏。整套机构没有复杂的传动零件，所有零部件均采用标准件与通用型材组合，加工精度要求控制在IT9级即可满足使用需求，备件替换成本低，适合中小型自动化产线的输送段改造、非标设备集成时快速选型套用，不需要重新做复杂的结构验算，只要根据输送段的负载、皮带宽度匹配对应规格的辊筒直径与型材截面尺寸即可直接复用结构方案。
