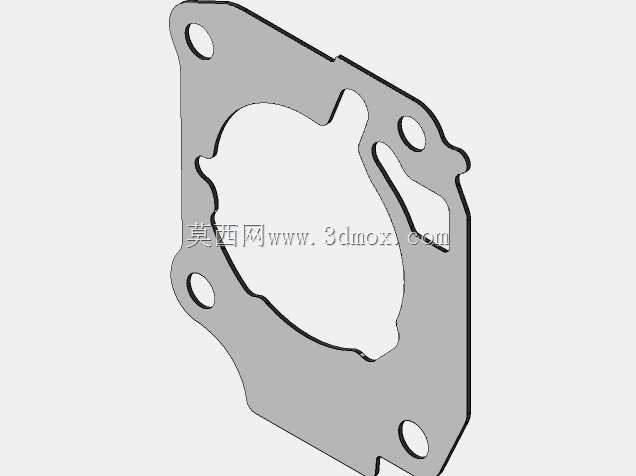

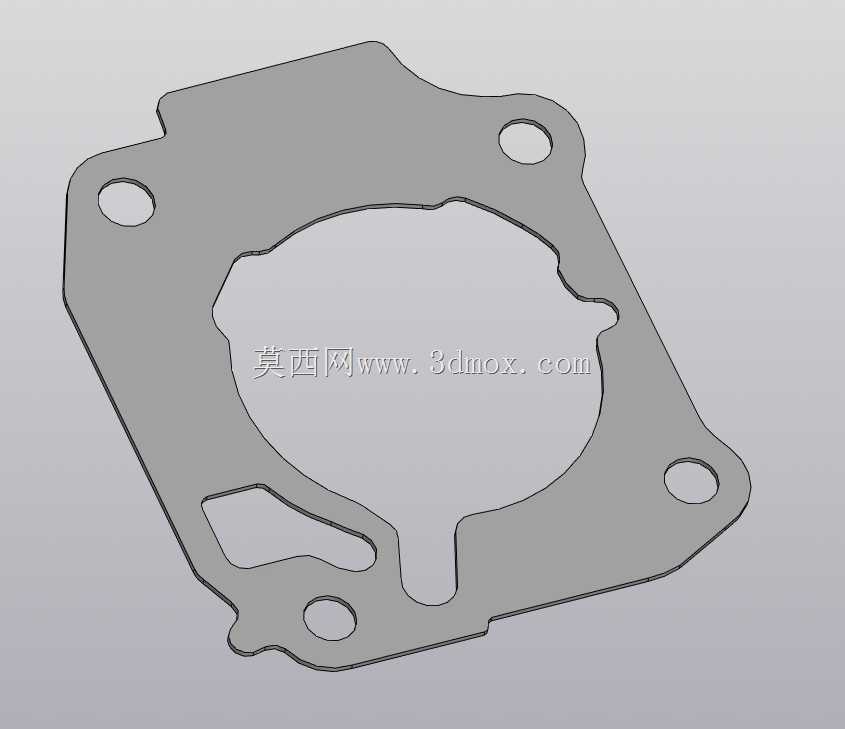

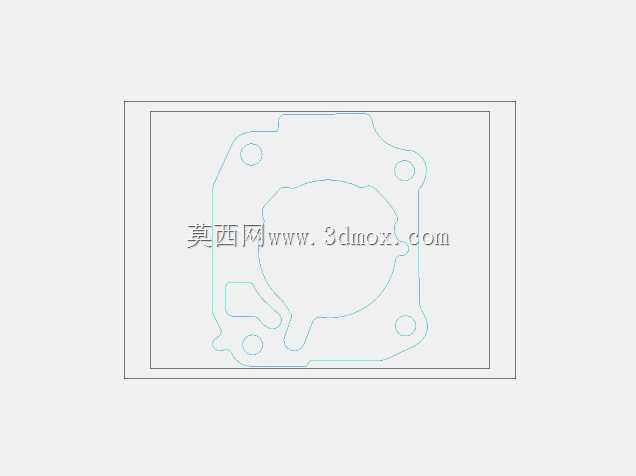

D15b三阶段vtec节气门密封垫片结构

　　这款垫片应用于搭载D15b三阶段vtec结构的本田系列发动机进气系统，安装在节气门体与进气歧管的结合端面，核心作用是填充两个结合面的微观加工间隙，阻断进气通路的漏气通道，保证进气歧管内的真空度稳定在设计区间，避免因密封失效导致的空燃比偏移、怠速不稳、动力输出迟滞等常见发动机工况问题。

　　从结构设计逻辑来看，垫片的整体轮廓完全匹配节气门与进气歧管的结合面边界，中部大尺寸镂空区域完全避让节气门的阀片翻转空间，不会对进气气流产生额外的节流阻碍，保证进气道的原有通流截面不受影响；周边分布的多个通孔分别对应节气门的安装螺栓过孔、冷却水道旁通孔、曲轴箱通风管路接口，每个开孔的位置度公差控制在0.1mm以内，避免安装时出现孔位错位导致的密封压合不均、管路堵塞问题。垫片的密封筋走向完全贴合结合面的密封带轨迹，在螺栓预紧力的作用下，密封筋能产生均匀的微变形，充分填充结合面的加工刀纹与微观不平度，即使在发动机舱高低温交变、持续振动的工况下，也能长期保持稳定的密封性能，不会出现垫片蠕变松弛导致的密封失效。

　　在安装边界层面，这款垫片的厚度控制在适配原厂装配公差的区间内，安装后不会改变节气门的轴向安装位置，无需额外调整节气门位置传感器的初始标定参数，也不会干涉节气门阀片的全行程开闭动作；垫片的外轮廓边缘做了小尺寸的倒角处理，避免安装时边缘剐蹭损坏周边的传感器线束或真空管路。实际装车场景中，这类垫片既可以用于原厂发动机的维修替换，在老化失效后恢复进气系统的密封性能，也可以在进气系统改装作业中作为密封连接件使用，适配不同版本节气门的匹配安装，设计时充分考虑了量产发动机的装配公差累积，即使结合面存在小幅的加工偏差，也能通过垫片的压合变形实现可靠密封，不需要额外涂抹密封胶即可达到密封要求，减少维修装配的工序复杂度，也避免密封胶脱落吸入进气道导致的阀片卡滞、气缸磨损等次生故障。
