CA6140车床用蜗轮蜗杆传动组件结构

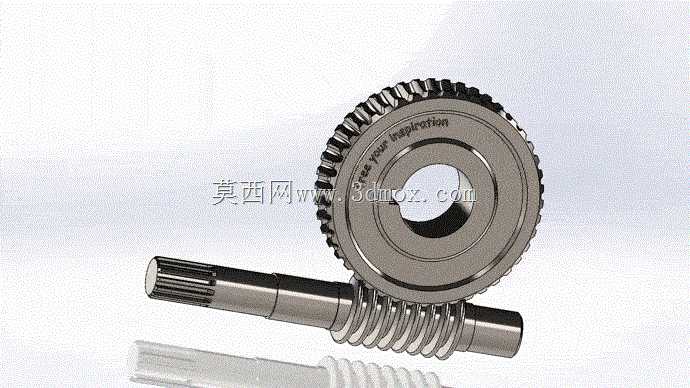

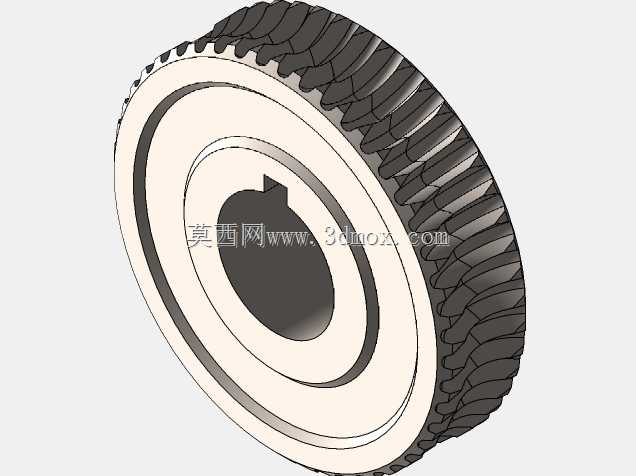

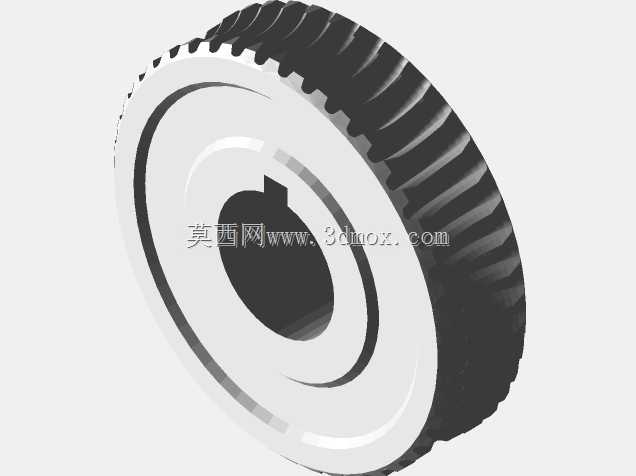

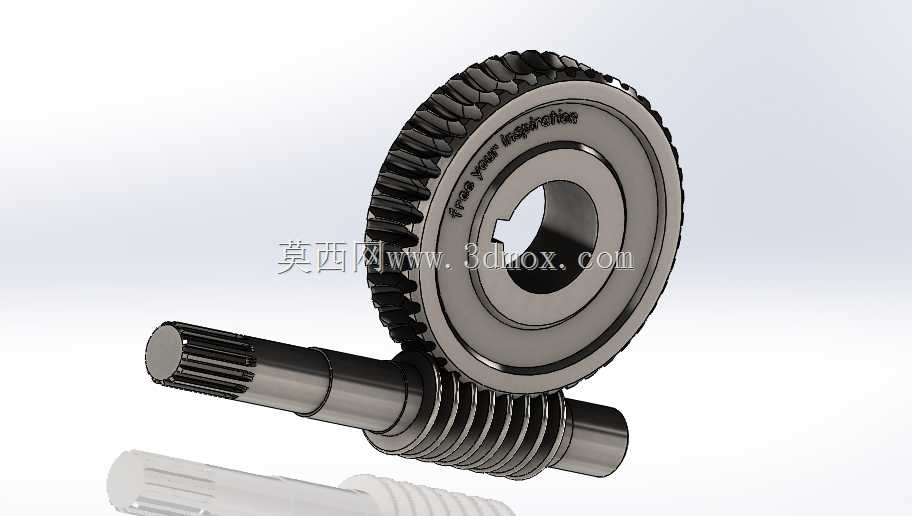

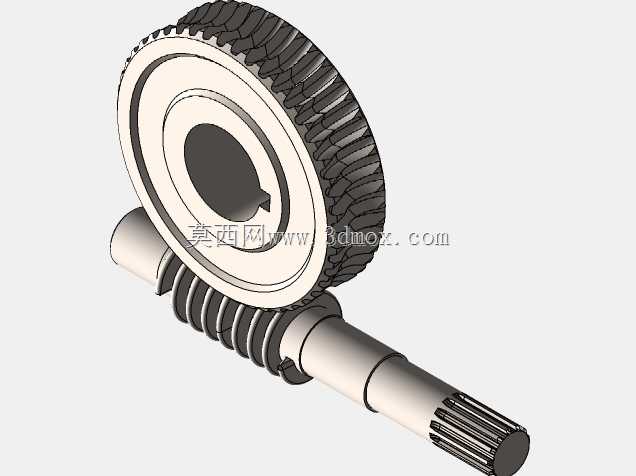

　　这套蜗轮蜗杆组件是CA6140普通车床进给传动系统的核心配套部件，在车床的溜板箱传动链路中承担着交错轴动力传递、进给运动降速增扭的关键作用，日常作业中负责将光杠传递来的旋转运动转化为刀架的纵向、横向进给动力，同时依托蜗杆传动的自锁特性，避免进给过程中出现传动反向窜动，保障车削加工时的走刀稳定性，尤其在螺纹车削工序中，能精准匹配主轴转速与进给量的传动比，避免出现乱牙、走刀量不均等加工缺陷。从结构设计来看，组件包含渐开线齿形蜗轮与多头适配蜗杆两个核心零件，蜗轮采用辐板式结构，中心设置带键槽的安装通孔，可直接与车床溜板箱内的输出轴配合，键槽的尺寸公差严格按照轴孔配合的过渡配合要求设计，既保证传动时的扭矩传递可靠性，

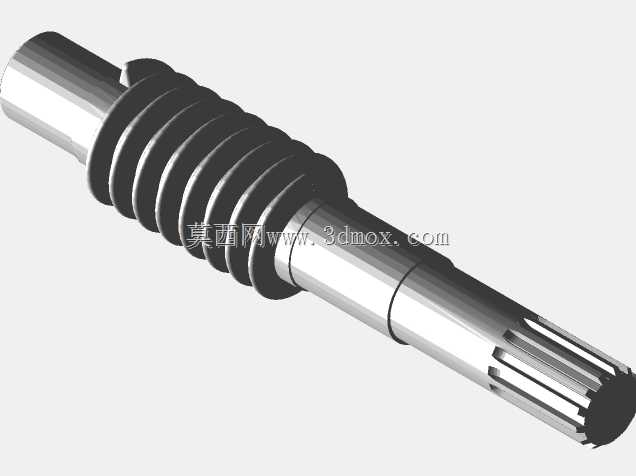

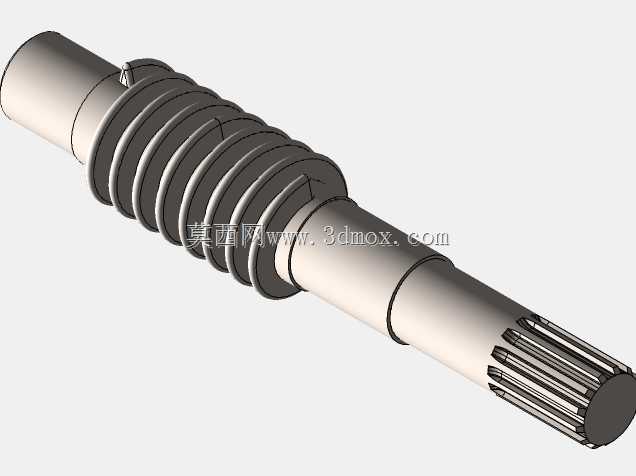

　　也方便后期检修时的拆装作业；蜗杆部分一端加工有外花键结构，用于和进给系统的输入动力端连接，花键的齿形定心精度可保障高速转动时的同轴度，减少传动过程中的径向跳动。齿形设计上选用阿基米德蜗杆齿形，加工工艺性好，普通车床即可完成齿形的粗精加工，蜗轮齿圈部分的齿向与蜗杆螺旋角完全匹配，啮合接触斑点沿齿高、齿长方向的分布比例经过优化，可有效降低啮合传动时的噪音与齿面磨损，延长部件的使用寿命。安装边界方面，蜗轮的齿顶圆、轮毂厚度与蜗杆的轴段长度、支撑轴颈尺寸完全适配CA6140车床溜板箱的原有安装空间，不需要对原有箱体结构做任何改动即可直接替换安装，蜗杆两端的轴颈尺寸匹配原有溜板箱内的滑动轴承安装位，装配时可直接沿用原有轴承、密封件等配套零件。

　　在实际使用场景中，这套传动组件可适配CA6140车床的全范围进给转速要求，无论是低速大切深的粗车工序，还是高速小进给的精车工序，都能保持平稳的动力输出，不会出现传动卡顿、间隙过大的问题；蜗杆传动的大传动比特性，可在较小的结构空间内实现较高的降速比，相比同传动比的圆柱齿轮传动结构，整体占用空间更小，更适配溜板箱内部紧凑的安装布局。建模过程中对齿形的啮合间隙、轴肩的定位尺寸、退刀槽的工艺结构都做了完整还原，每个倒角、圆角的细节都符合机械加工的工艺要求，没有出现无法加工的工艺死角，可直接用于装配干涉检查、维修测绘参考、传动运动仿真等场景，也可作为机床备件加工的图纸参考依据，帮助技术人员快速理解车床进给系统的传动逻辑，在设备改造、备件国产化替换时提供准确的结构参考。
