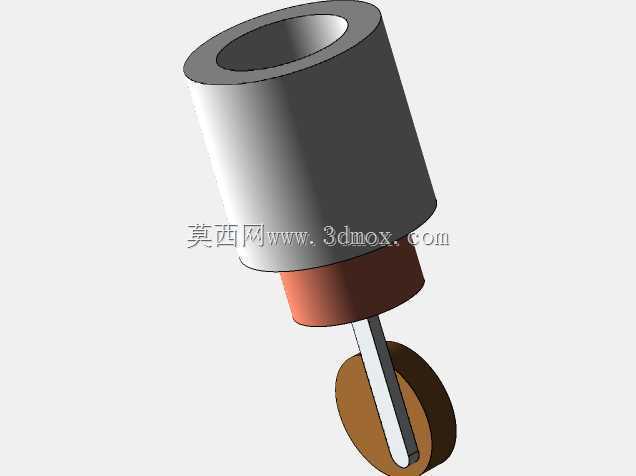

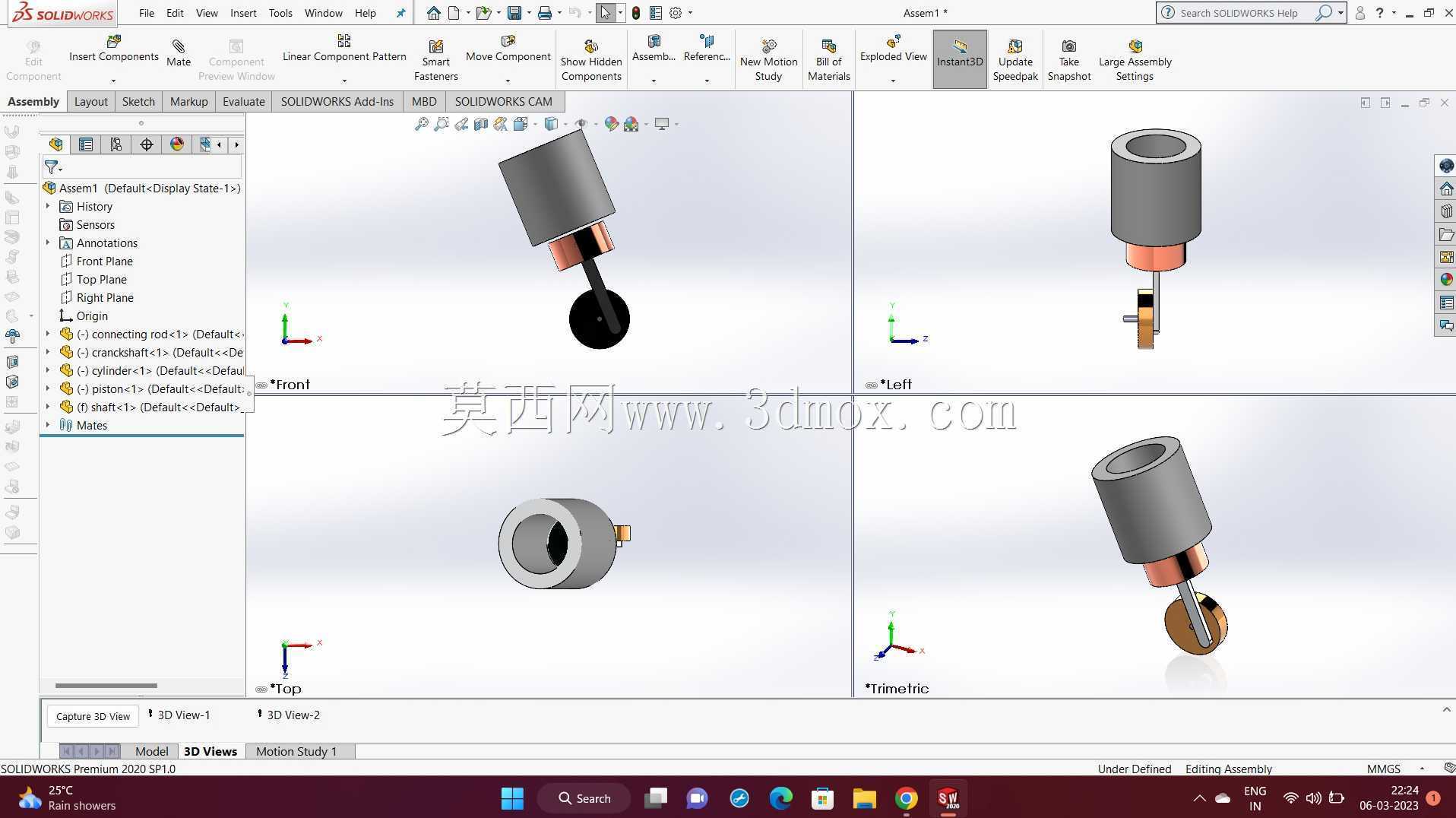

  这套四杆传动结构是单缸内燃机核心运动转换单元的等比例还原建模,完整复现了活塞往复运动到曲轴旋转运动的全链路传动逻辑,建模过程中严格遵循平面四杆机构的运动约束条件,所有铰接副的配合间隙按照通用小型内燃机的装配公差设定,避免运动仿真中出现死点或干涉问题。从实际应用场景来看,这类结构除了作为通用小型单缸汽油机、柴油机的核心传动单元,还可简化后用于小型空压机、柱塞泵的动力端结构,甚至在部分手动冲压工装、脚踏驱动设备中也能看到同原理的四杆传动变体,核心都是利用低副铰接的高承载特性,实现往复直线运动与旋转运动的可靠转换。建模时优先确定了曲轴回转中心与气缸轴线的偏置距离,这个参数直接影响活塞侧推力大小与整机运转平顺性,

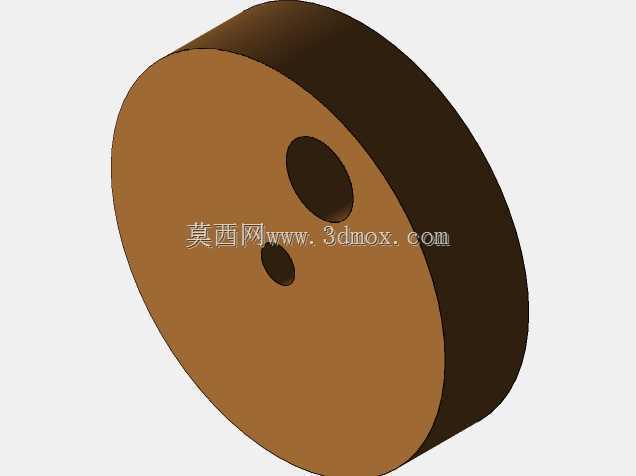

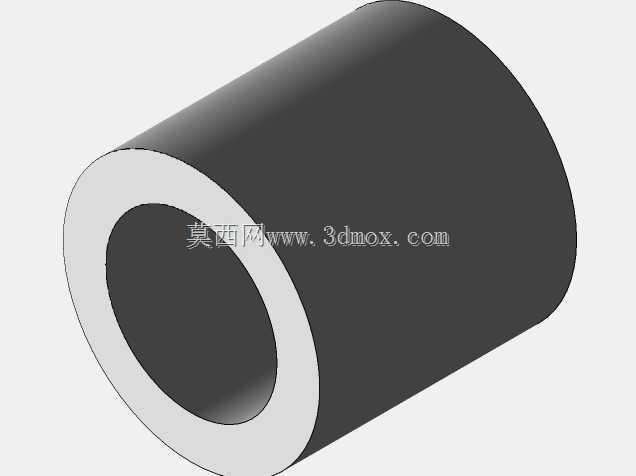

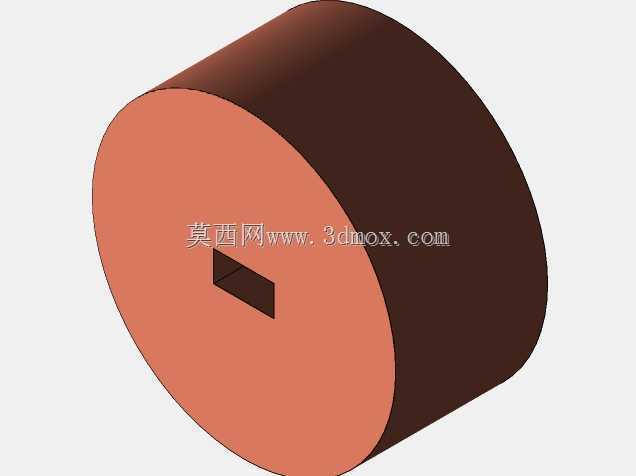

  偏置量过大会导致活塞与缸壁磨损加剧,过小则无法平衡曲轴旋转的惯性力,最终按照通用152F型单缸机的参数设定了8mm的偏置量,同时将活塞行程设定为42mm,对应曲轴曲柄半径21mm,连杆大小头中心距取84mm,满足连杆长度与曲柄半径4:1的常规设计比例,可有效降低活塞运动过程中的二阶往复惯性力。结构组成上包含活塞组件、连杆体、曲轴、缸套四个核心零件,活塞裙部设置了1.2mm的配合间隙,可模拟实际运转中的热膨胀余量,活塞销孔与连杆小头的铰接采用浮动销设计逻辑,建模时预留了0.03mm的转动间隙;连杆大头采用剖分式结构的简化建模,与曲轴曲柄销的配合间隙设定为0.025mm,符合滑动轴承的配合公差要求;缸套部分只做了有效行程段的建模,

  上下端面预留了与缸体、缸盖连接的安装止口边界,止口直径比缸套外径大0.15mm,方便实际装配时的定位导向。安装边界方面,整个传动单元的安装基准为曲轴两端的主轴承座孔,两个轴承孔的同轴度公差在建模时按照IT7级精度设定,轴向定位基准为曲轴左端的轴承定位台阶,缸套的安装端面与曲轴主轴承孔轴线的垂直度公差设定为0.02mm/100mm,避免活塞运动过程中出现偏磨。设计过程中特意验证了机构的运动死点位置,当活塞处于上止点时,连杆与曲柄处于同一直线,此时通过曲轴端部的飞轮惯性即可顺利越过死点,建模时也在曲轴端部预留了飞轮安装的轴段与键槽结构,可直接拓展装配飞轮、启动杯等外围附件。不同于复杂多缸机的多连杆结构,

  这套单缸四杆机构没有多余的传动冗余,所有铰接点均采用转动副连接,传动效率可达90%以上,日常维护时仅需定期检查各铰接点的磨损情况即可,在小型通用动力设备中应用时,可根据输出功率需求调整缸径与曲柄半径参数,无需改动整体四杆传动的逻辑架构。建模时所有零件的倒角、退刀槽等工艺结构都按照实际加工要求做了还原,比如连杆大小头的过渡圆角取R3mm,避免应力集中导致连杆断裂,曲轴曲柄与主轴颈、曲柄销的过渡圆角取R2mm,同样是为了降低交变应力下的断裂风险,活塞环槽的宽度按照常用气环、油环的标准尺寸设定,可直接匹配标准活塞环零件。
