机床传动用带轴双联组合齿轮结构

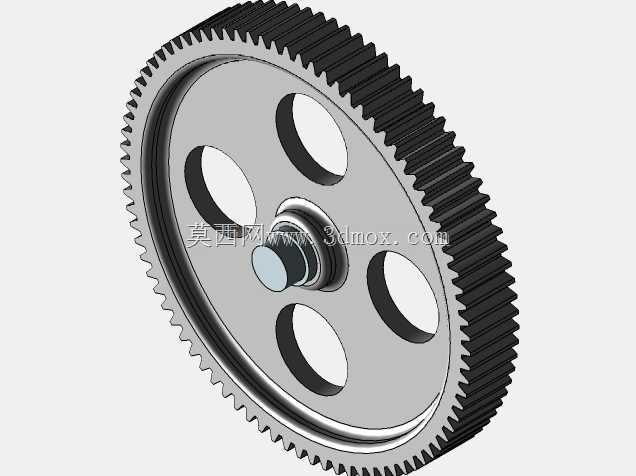

　　这类带轴组合齿轮结构，主要应用在普通车床的主轴箱、进给箱传动链中，承担不同转速档位下的动力传递、扭矩匹配功能，是机床传动系统里实现转速切换、动力换向的核心执行零件之一。从结构设计来看，该零件采用大小齿圈同轴集成的布局，大直径齿圈为细齿直齿结构，适配大减速比的低速重载传动工况，小直径齿圈与安装轴段做一体化设计，减少了分体装配带来的同轴度误差，也降低了传动过程中的回程间隙。轮体部分采用辐板式减重设计，均匀开设四个圆形减重孔，在保证轮体结构刚度、满足齿根弯曲强度要求的前提下，尽可能降低零件自身转动惯量，减少传动启停阶段的惯性冲击，避免齿轮啮合时出现打齿、齿面崩损的问题。设计过程中需要重点控制齿圈的径向跳动、端面跳动公差，

　　安装轴段与齿圈的同轴度需要控制在IT7级精度范围内，才能保证齿轮啮合时齿面接触面积符合要求，避免偏载造成的齿面异常磨损。安装边界上，轴段的配合面采用基孔制过渡配合公差，适配箱体内部轴承内圈的安装尺寸，轴端预留的卡环槽用于轴向定位，限制齿轮工作时的轴向窜动量，保证啮合齿宽方向的对齐度。实际应用场景中，这类齿轮多搭配深沟球轴承安装在箱体的平行轴系上，通过滑移齿轮机构实现与不同齿数齿轮的啮合切换，完成主轴转速的分级调整，齿面加工通常采用滚齿后高频淬火处理，齿面硬度达到HRC45-50，兼顾齿面耐磨性与芯部韧性，能够承受机床重载切削时的瞬时冲击载荷。轮体的减重孔边缘均做倒角处理，避免应力集中造成的辐板开裂，齿端做倒棱处理，

　　减少齿轮滑移挂档时的齿端碰撞，提升档位切换的顺畅度。在建模过程中，齿廓采用标准渐开线齿形生成，严格按照模数、压力角、变位系数参数绘制齿形，保证齿距累积误差、齿形公差符合传动精度要求，轴段上的退刀槽、圆角等工艺结构均按照机加工工艺要求设计，避免出现加工无法实现的尖角、薄壁结构，保证零件从三维模型到实际加工的工艺可行性。
