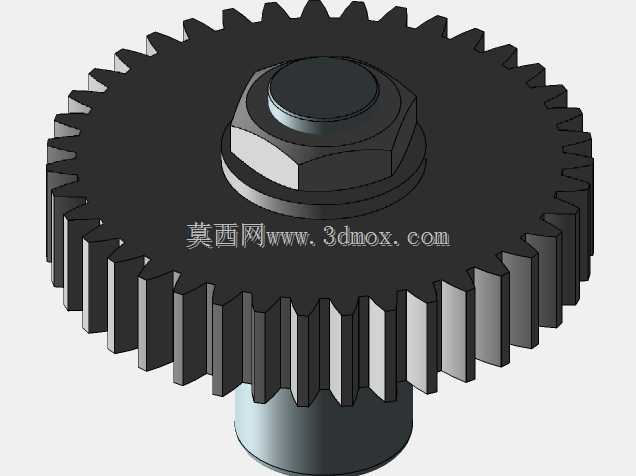

带六角锁紧螺母的直齿圆柱齿轮传动件

　　这款带六角锁紧结构的直齿圆柱齿轮组件，常应用在中小载荷的机床进给传动链、小型自动化设备的动力传递工位，也可适配轻工机械的间歇传动单元，承担转速匹配、扭矩传递的核心作用，区别于焊接或过盈压装的齿轮轴结构，这种分体锁紧式的设计，在设备维护阶段可单独更换齿圈或轴段，大幅降低运维的配件成本。从结构设计逻辑来看，齿部采用标准渐开线直齿齿形，齿向无螺旋角，啮合过程中无轴向分力，对支撑轴承的轴向承载要求更低，适配深沟球轴承这类低成本支撑件即可满足使用需求；中心位置的六角锁紧螺母与轴段采用螺纹配合，螺母下方带止动垫圈贴合面，装配时可通过扭矩扳手控制预紧力，避免齿轮在正反转切换、载荷波动的工况下出现轴向窜动，保证齿面啮合宽度始终维持在设计值范围内，

　　减少偏载引发的齿面磨损。在安装边界层面，齿轮的齿顶圆、轮毂外径、轴段伸出长度均做了适配性尺寸约束，轮毂端面与齿圈端面的同轴度、轴段与齿圈的径向跳动公差控制在IT7级区间，既保证装配时可顺利穿入设备的安装支座孔，也能避免运转过程中因形位公差超差引发的啮合异响、振动超标的问题。齿宽的设计匹配常规模数下的接触强度要求，在额定扭矩工况下齿面接触应力、齿根弯曲应力均留有足够安全裕度，可应对短时1.5倍额定载荷的冲击工况，不会出现断齿、齿面塑性变形的失效问题。实际应用中，这类齿轮组件多布置在设备传动链的中低速段，输入端可连接联轴器承接电机输出动力，输出端可啮合另一同模数齿轮带动执行机构动作，锁紧螺母的六角结构可适配普通开口扳手完成装拆，

　　无需专用工装，在车间现场维护时操作便捷性更强。设计阶段也充分考虑了加工工艺性，齿部可采用滚齿工艺一次成型，无需后续磨齿即可满足多数普通传动场景的精度要求，轴段与螺母采用标准公制螺纹，配件通用性强，无需定制特殊规格紧固件，进一步压缩了生产与备件储备成本。
