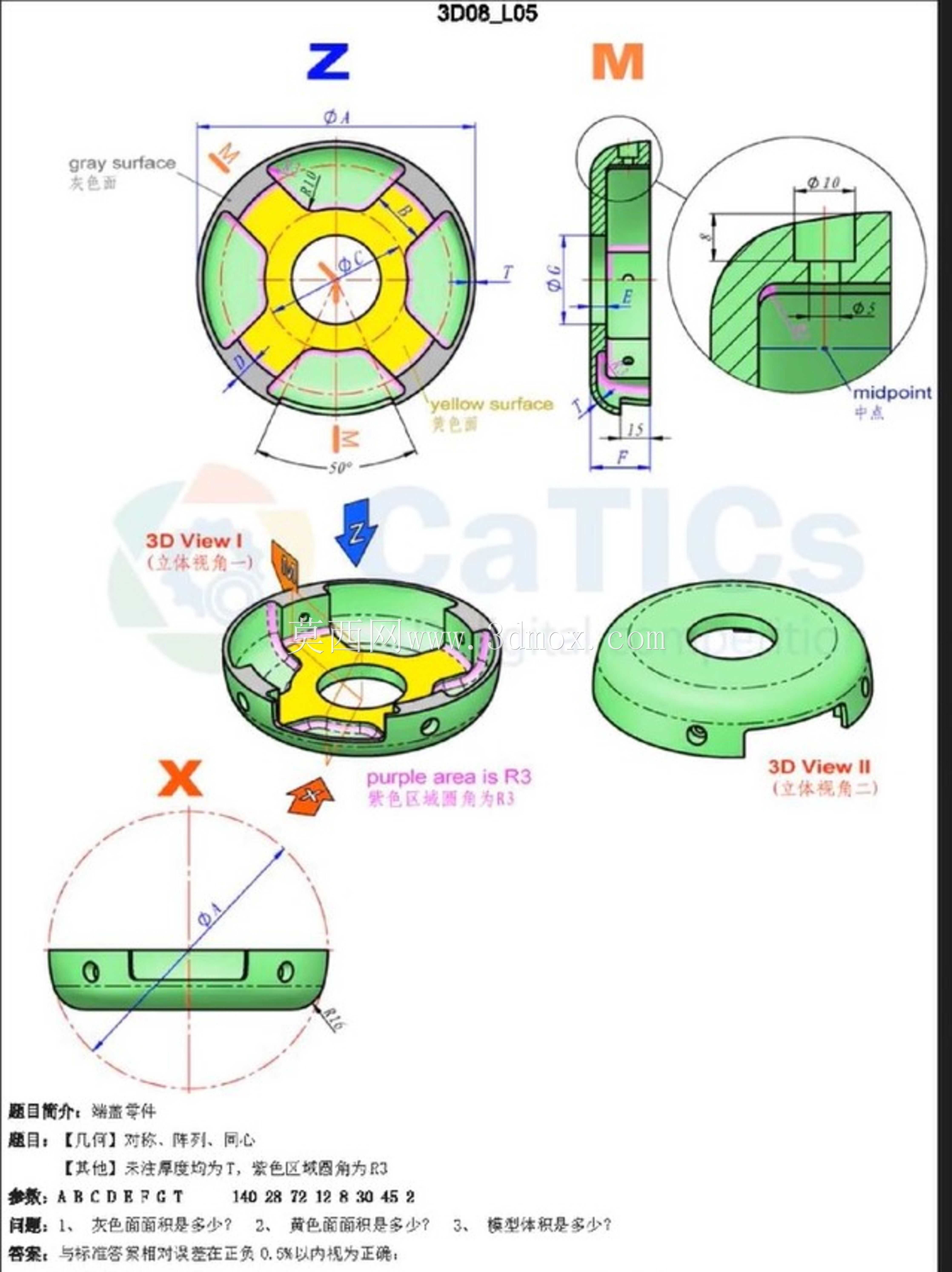

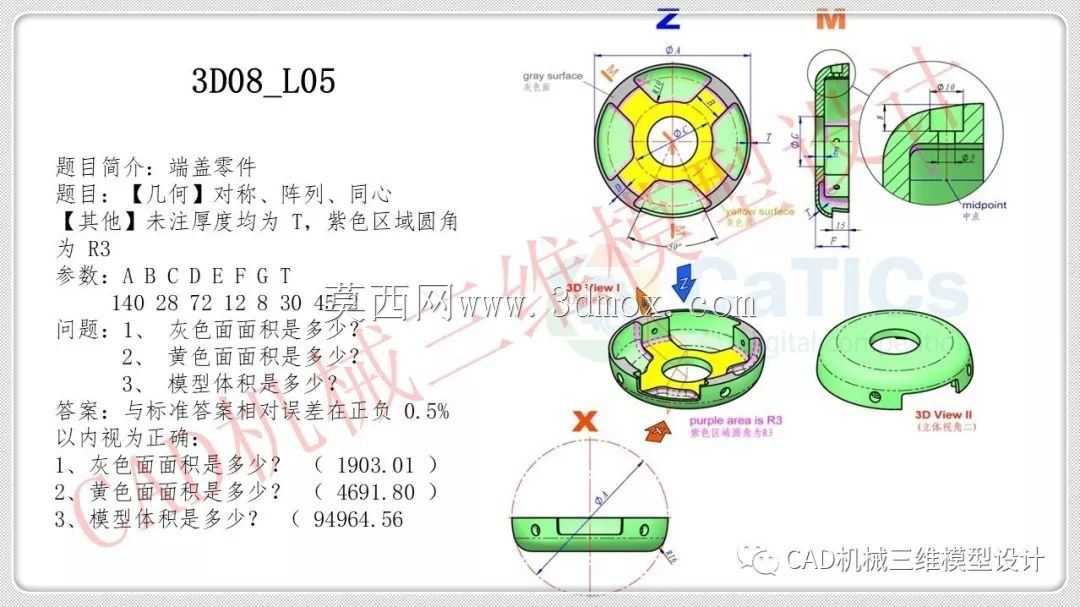

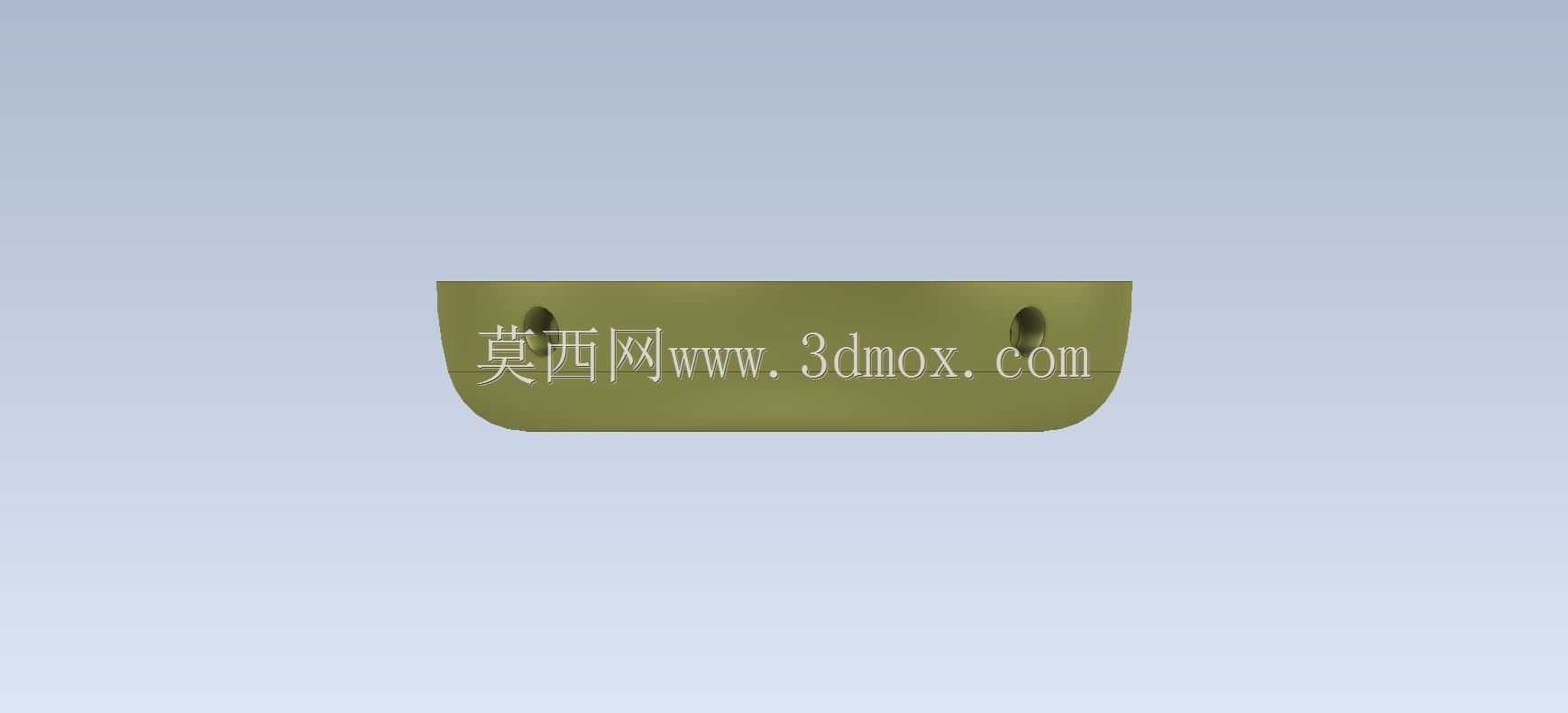

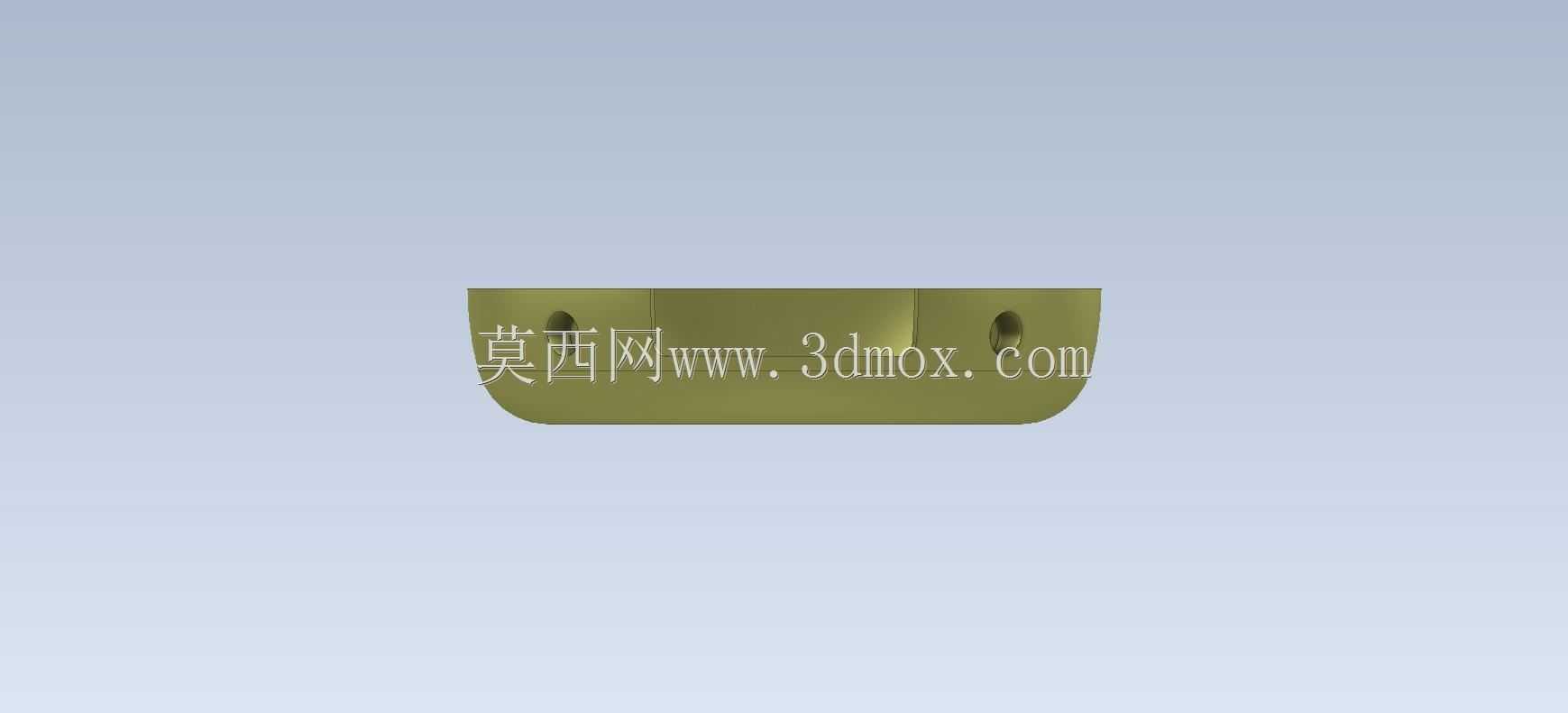

盘类内腔带筋定位基座结构练习件

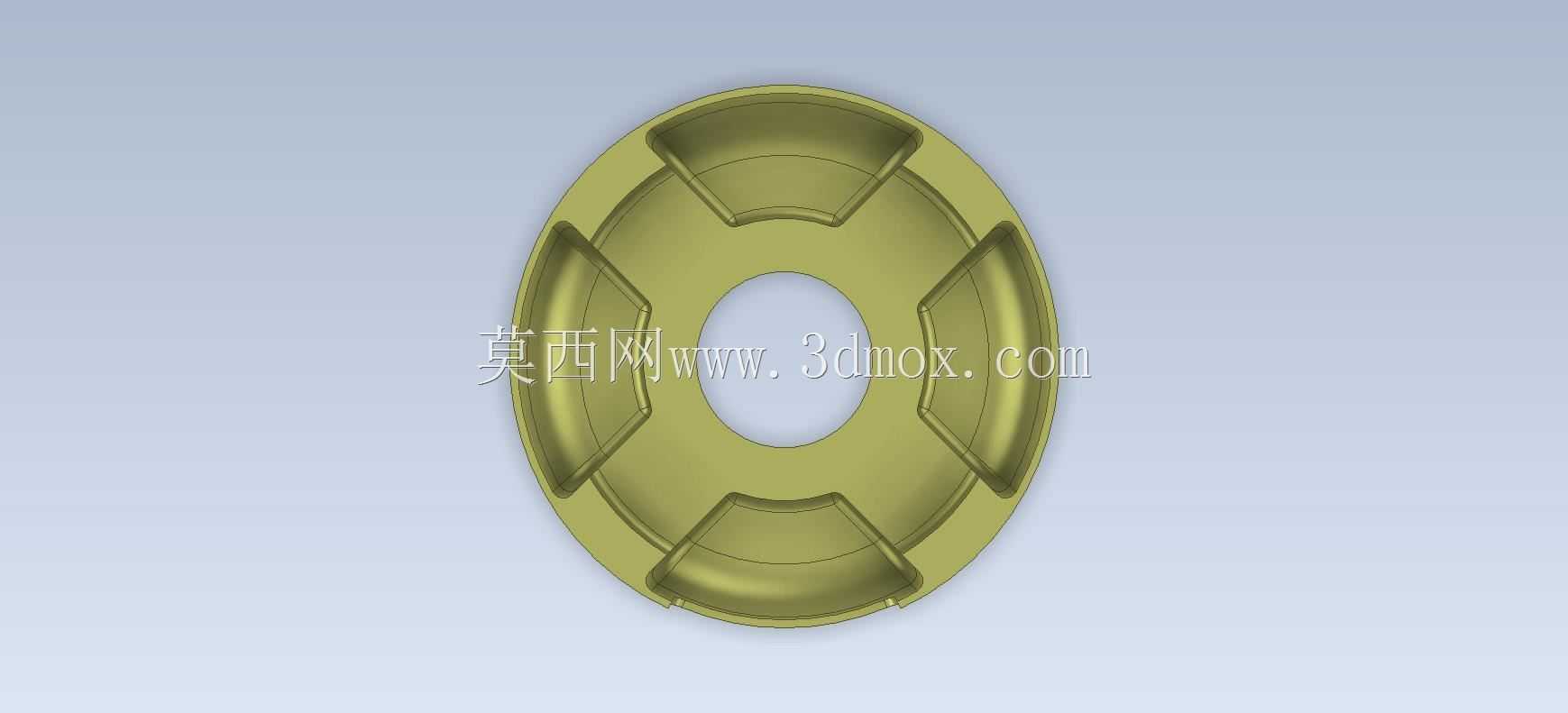

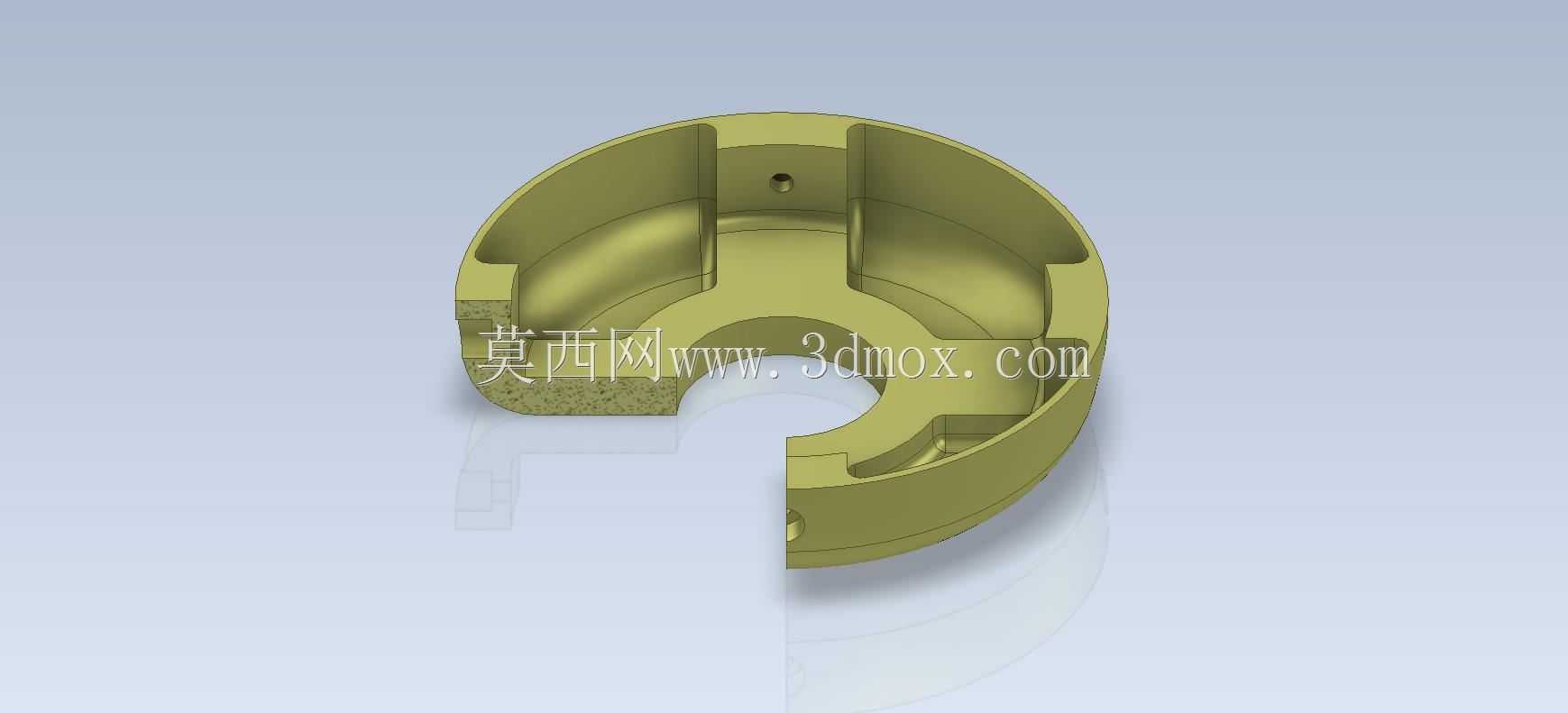

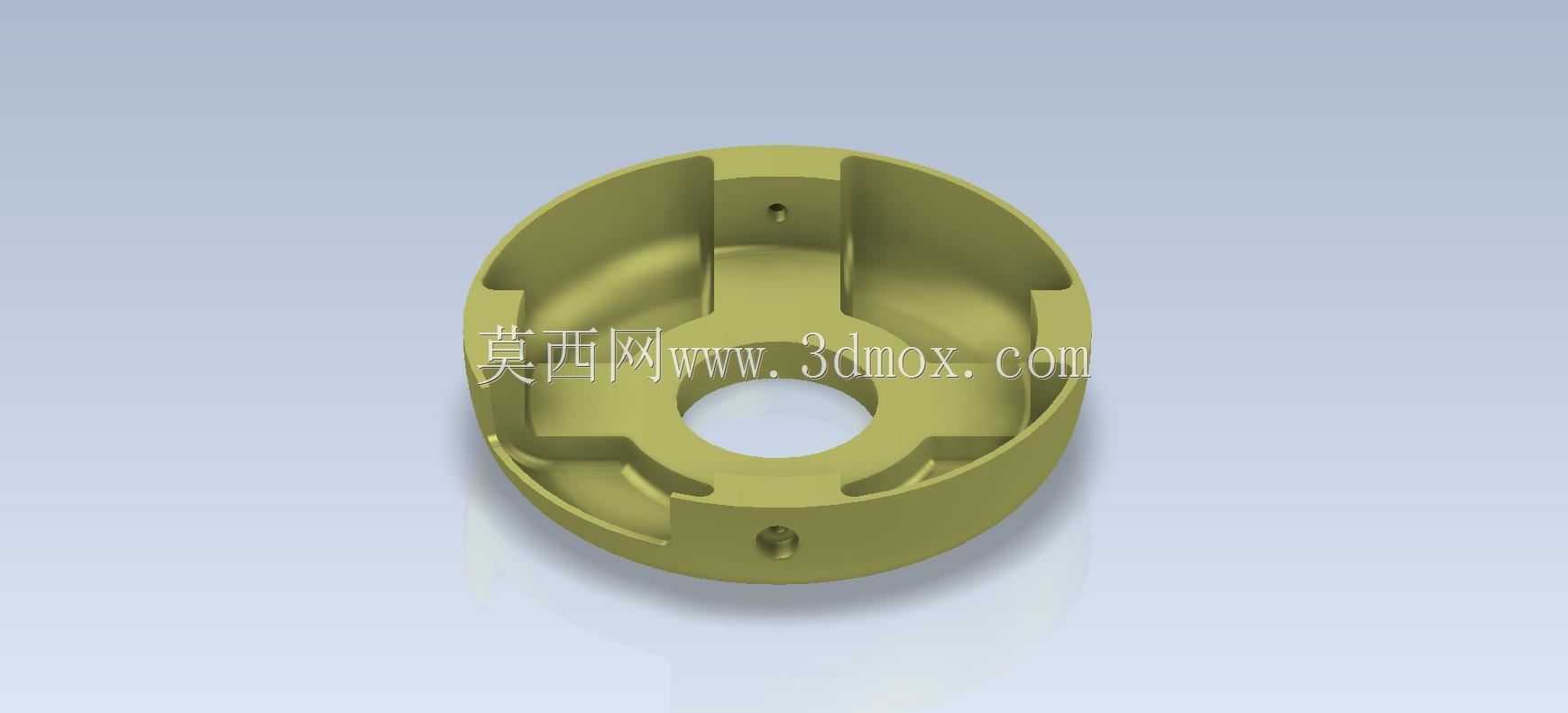

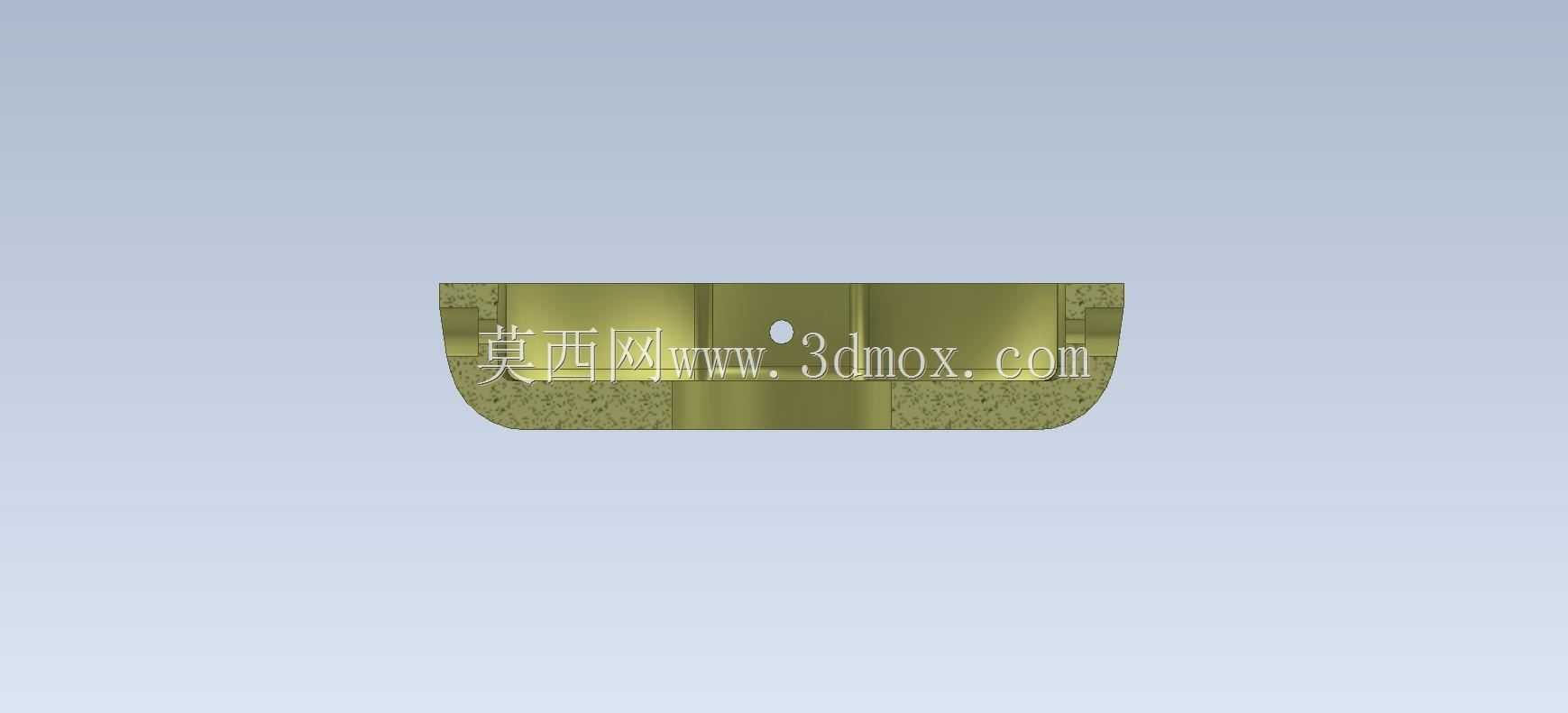

　　这类盘状带内腔筋位的零件，常见于小型回转类设备的端盖定位、工装夹具的基座承载场景，日常在半自动装配工位的工件定位座、小型气动回转台的连接基座上都能见到同结构的应用，核心作用是为上部装夹的工件提供周向定位支撑，同时通过内腔的筋板结构在控制整体重量的前提下提升结构刚性，避免薄壁盘件在装夹受力时出现形变。从结构设计逻辑来看，整体采用外圆整周的薄壁壳体结构，中心预留贯通的轴孔，用于穿过定位芯轴或者布设气路、走线通道，内腔均匀分布的四道径向筋板，一端连接中心孔的凸台侧壁，另一端延伸至外圆内壁，既可以把中心承载的受力均匀传导到整个外圆安装面，也能减少大平面注塑或者机加工时的翘曲变形，筋板上预留的小直径沉孔，是用于安装小型磁吸块或者定位销，

　　给上部放置的工件提供周向防转的定位点，外圆侧壁预留的径向小孔，可用于安装紧定螺钉，把整个基座锁紧在穿过中心孔的芯轴上，防止工作过程中出现周向转动。做这类零件的建模练习时，要优先确认安装边界尺寸：外圆直径要匹配对应工位的安装座内径，中心孔的公差要适配穿过的芯轴配合精度，通常选间隙配合的公差带方便拆装，整体厚度要满足上部装夹工件的支撑高度需求，不能过高导致整体重心偏斜，也不能过薄导致筋板的支撑刚性不足。筋板的厚度要控制在整体壁厚的1.2-1.5倍区间，避免壁厚差过大导致注塑成型时出现缩痕，机加工件则要注意筋板和外圆、中心凸台的连接处做微小的圆角过渡，减少应力集中，避免受冲击时出现开裂。实际应用中这类零件如果用在装配工位的定位座，

　　通常会选用POM或者铝合金材质，POM材质自重轻、有一定自润滑性，不会刮伤工件表面，铝合金材质则刚性更好，适合承载重量稍大的金属工件，安装时外圆端面要和安装基面完全贴合，通过端面的摩擦力配合侧壁的紧定螺钉完成固定，中心孔穿过芯轴后要保证整个盘件的端面跳动量控制在0.02mm以内，避免上部装夹的工件出现定位偏移，影响后续装配或者加工的精度。建模过程中可以先绘制外圆和中心孔的回转截面，通过旋转命令做出基础的盘体轮廓，再拉伸切除出内腔的空腔，之后绘制单道筋板的轮廓拉伸成型，通过圆周阵列完成所有筋板的创建，最后处理各个安装孔、圆角细节，要注意所有特征的拔模角度统一，方便后续如果开模生产时能够顺利脱模，机加工版本则要注意标注清楚各个孔位的位置度公差，保证加工后定位销的安装位置精度符合使用要求。
