钣金折弯连接支架结构设计

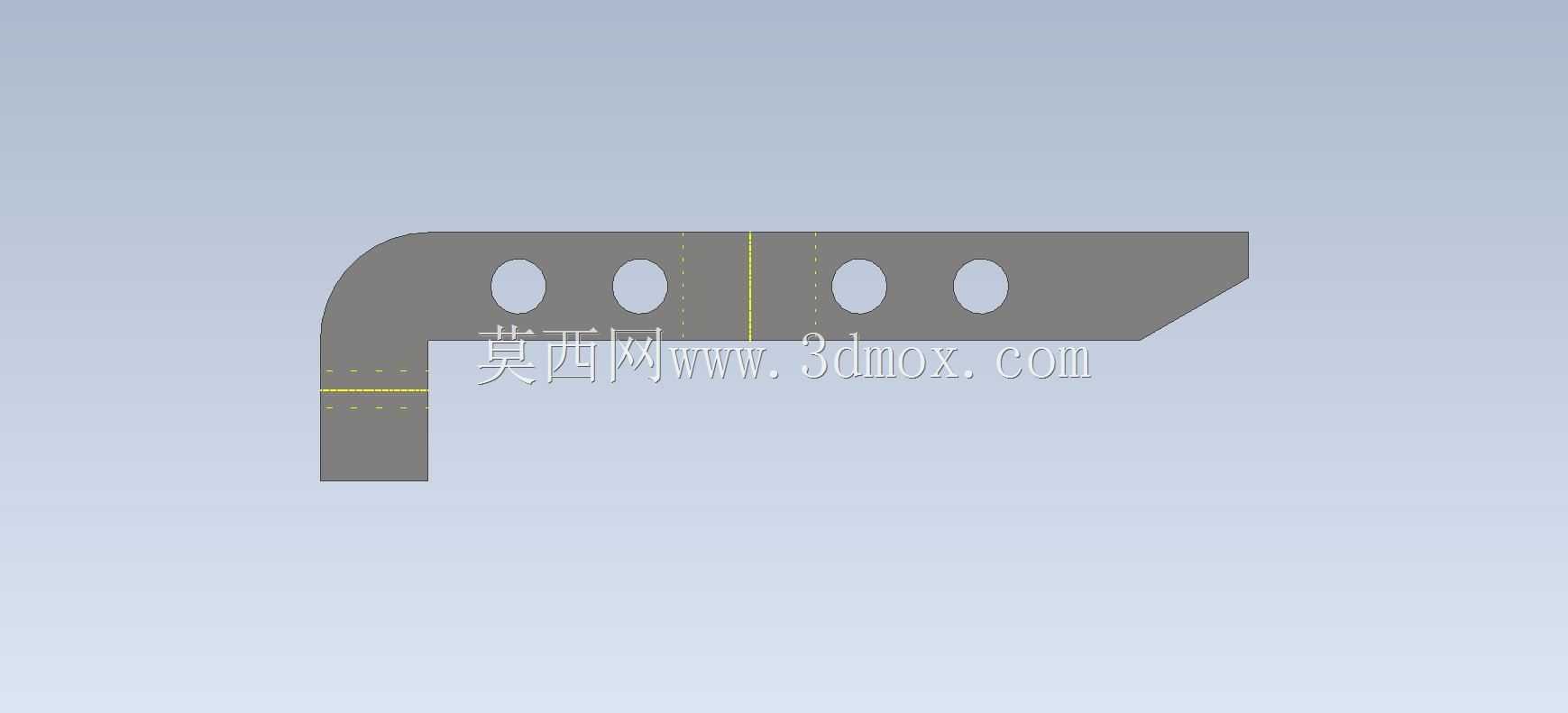

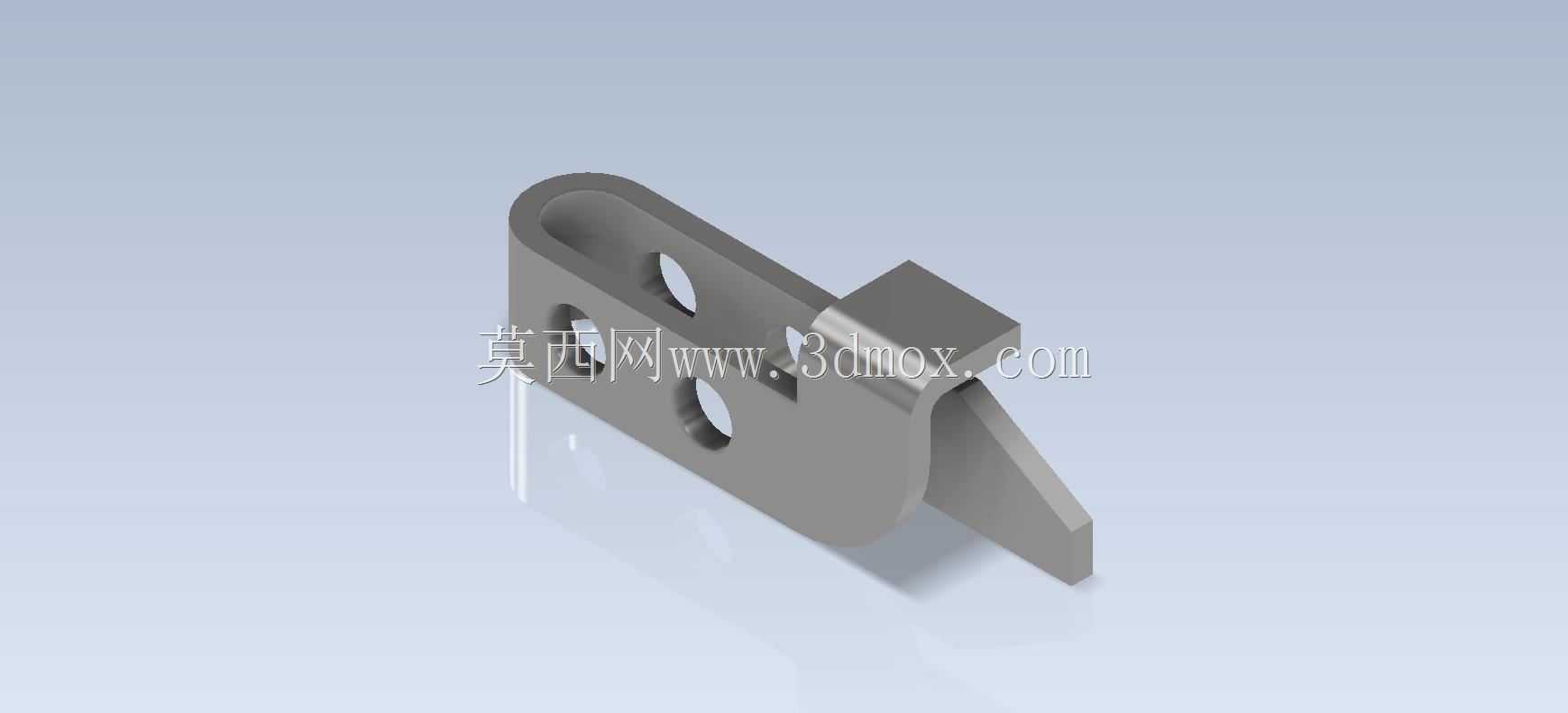

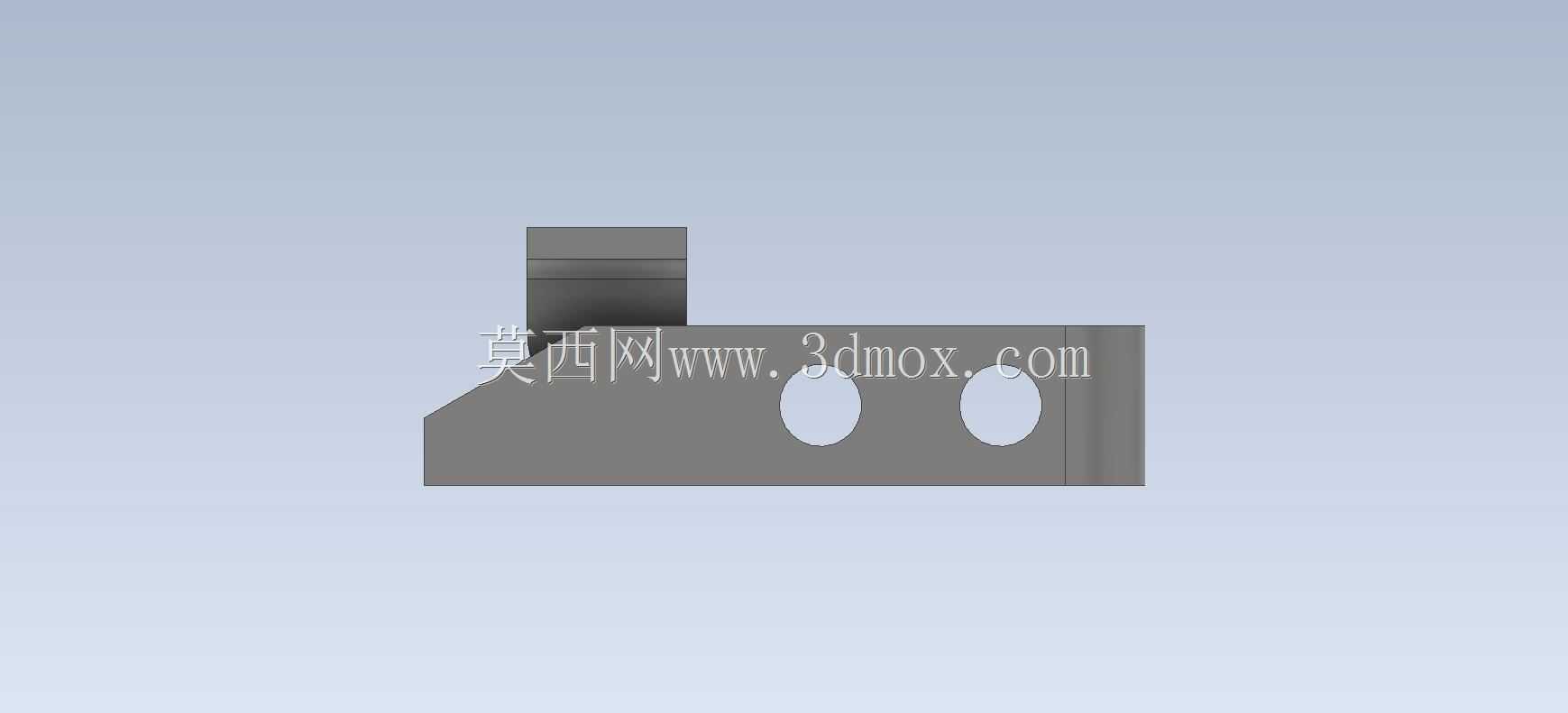

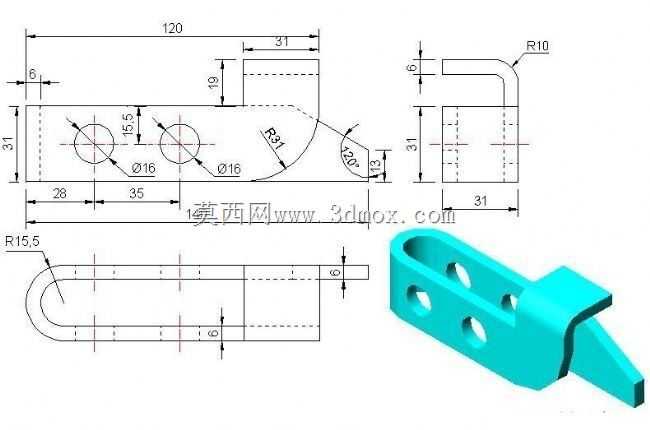

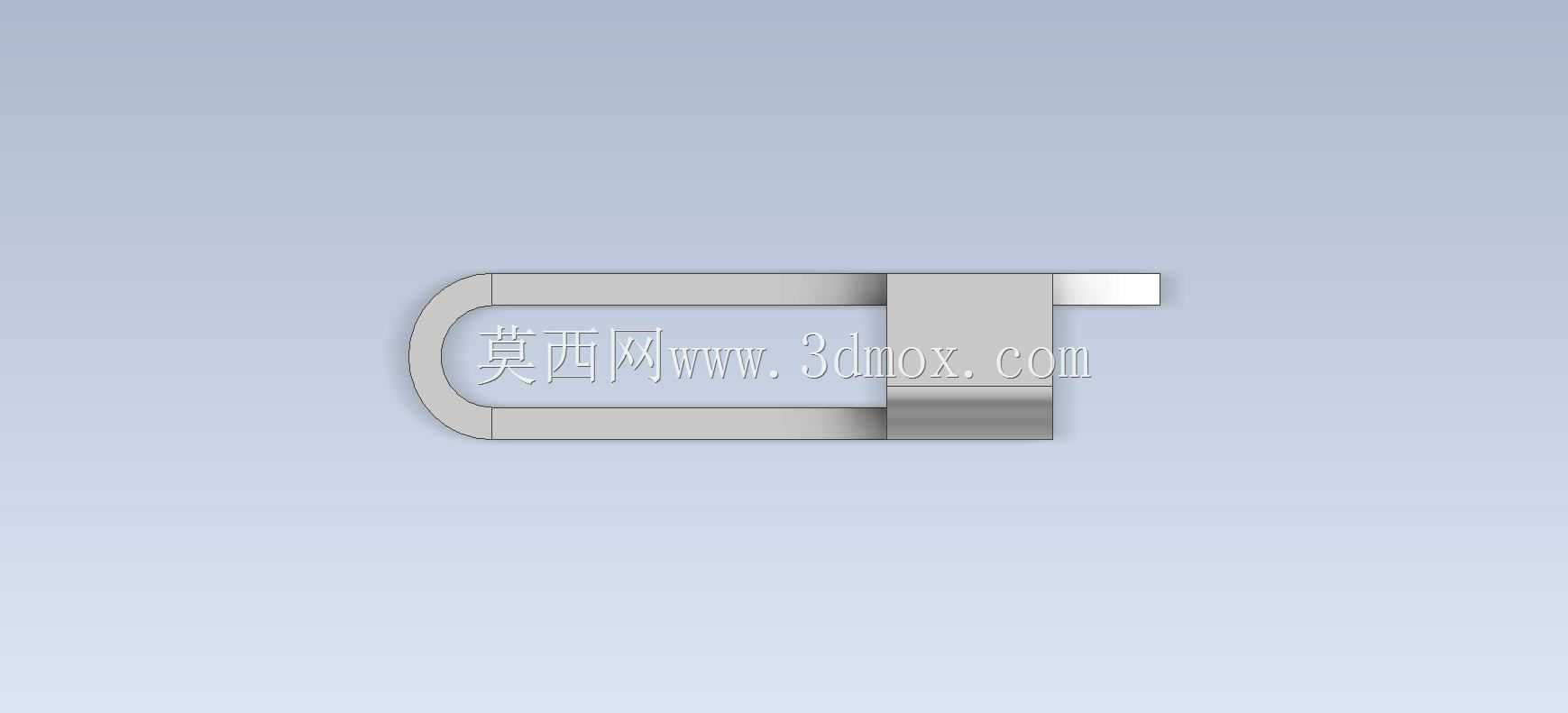

　　这款钣金构件属于设备内部的连接定位类零件，主要应用在中小型机床的工装夹具、自动化输送线的侧边定位单元、小型钣金设备的内部支撑结构中，承担两个相邻构件的位置限定、载荷传递以及运动轨迹导向的作用。从结构设计来看，主体采用等厚薄板折弯成型，整体轮廓做了圆角过渡处理，避免尖锐边角在装配过程中划伤操作人员，也能减少应力集中导致的构件开裂问题。构件上开设的三个圆形通孔，分别对应不同的装配需求：靠近圆弧端的两个通孔用于穿装固定螺栓，可将构件锁紧在设备基座的安装面上，孔位公差按照IT8级精度控制，能够保证装配后构件的位置度偏差控制在0.1mm以内，满足常规工装的定位精度要求；靠近折弯斜舌位置的通孔用于穿装定位销，可与相邻运动构件形成铰接配合，

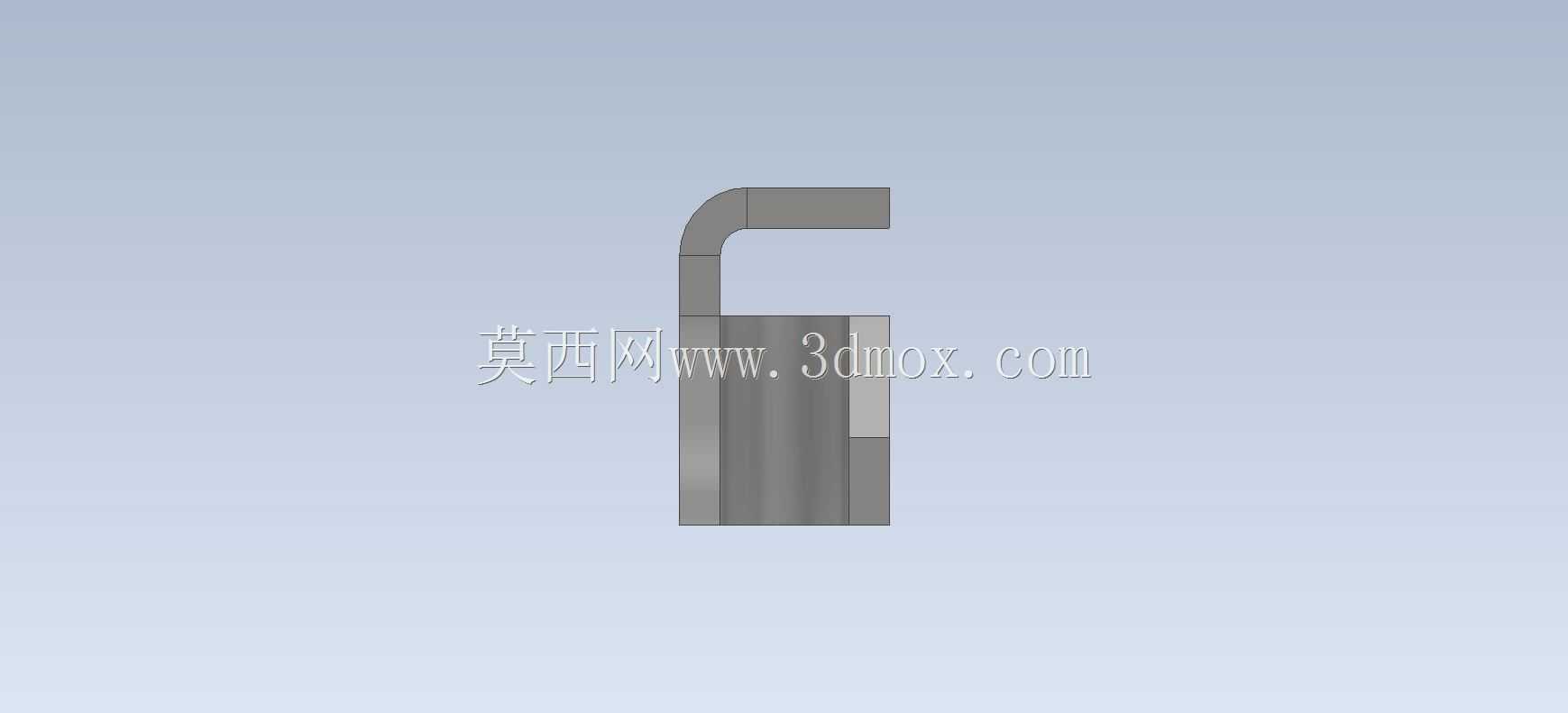

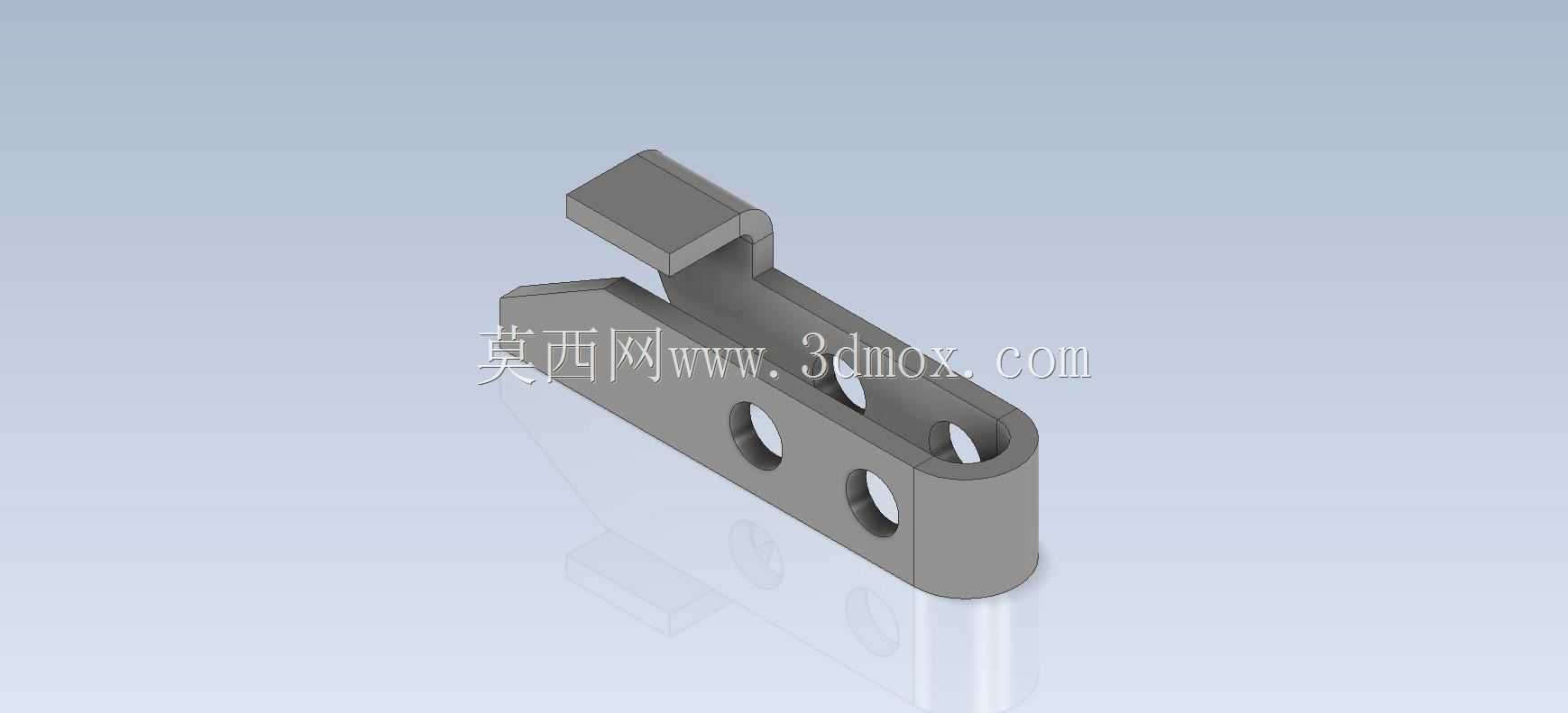

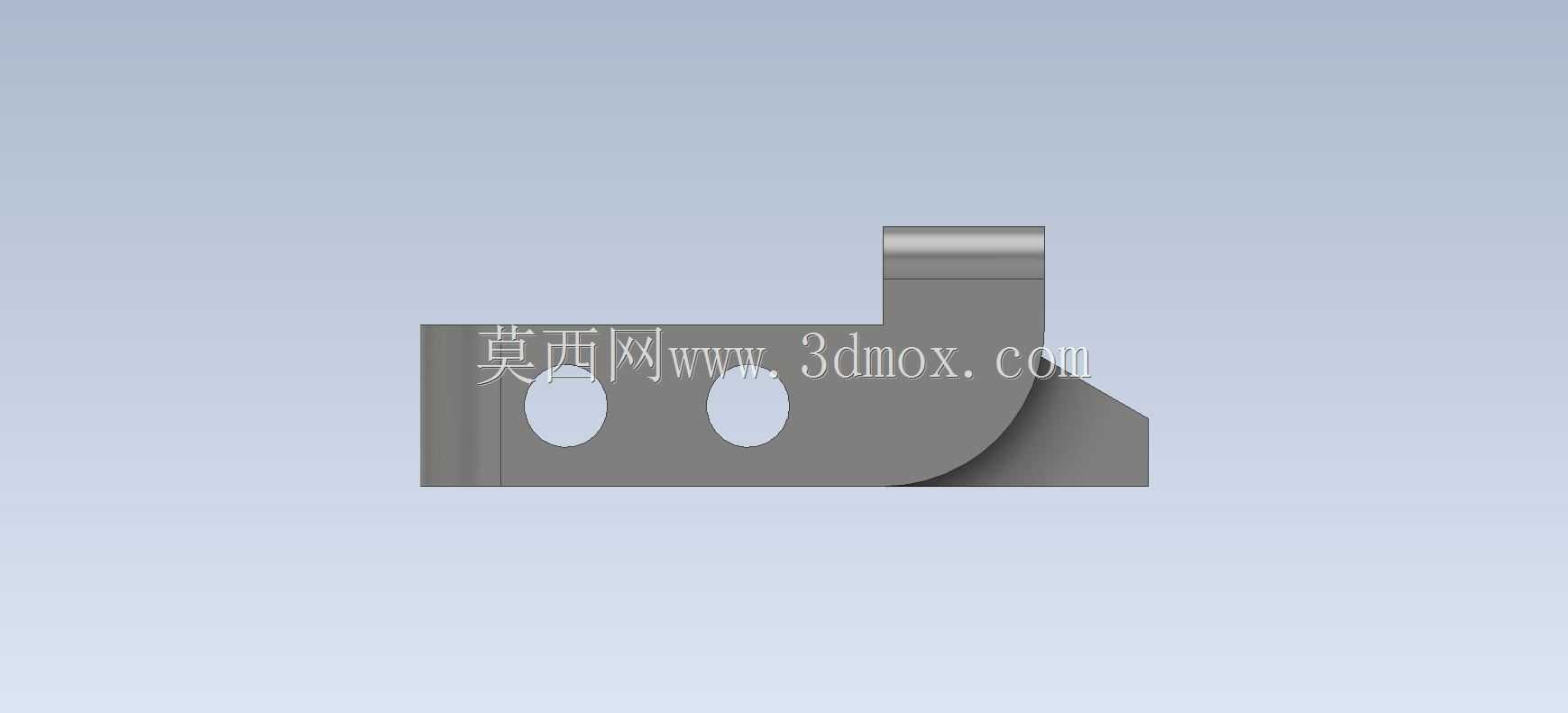

　　保证运动过程中无卡滞、无窜动。构件一侧延伸出的斜向折弯舌片，是整个零件的功能核心，其折弯角度经过反复校核，能够在相邻构件运动到极限位置时提供硬限位支撑，舌片根部做了局部加厚的折弯压筋处理，可承受反复冲击载荷而不发生塑性变形，舌片的端面做了小角度倒角，能够在构件对接时起到导向导入作用，降低装配对位的难度。在安装边界上，该构件的整体安装占用空间较小，基座安装面的平面度要求不高于0.2mm即可满足装配需求，固定螺栓采用M4规格的内六角圆柱头螺栓即可提供足够的锁紧力，不需要额外加装防松垫片，因为构件与安装面接触的一侧做了细密的压花处理，能够增大接触摩擦力，避免设备运行过程中螺栓受振动松脱。从设计思路上，整个零件完全采用钣金工艺加工成型，

　　不需要额外的铣削、钻孔等二次机加工工序，所有孔位、折弯特征都可以在数控冲床与折弯机上一次加工完成，材料利用率可达85%以上，非常适合批量生产，能够有效降低加工成本。零件的材料选用常规的Q235冷轧钢板，表面做喷塑处理即可满足常规车间环境下的防锈需求，如果应用在潮湿或者有腐蚀介质的工况中，也可以更换为304不锈钢板材加工，不需要修改原有设计参数，互换性较强。在实际装配过程中，该构件不需要复杂的工装辅助，操作人员通过普通内六角扳手即可完成安装，后期维护更换也十分便捷，不需要拆解周边的大型构件，仅需松开两个固定螺栓即可完成零件的替换，能够大幅降低设备的运维时间成本。
