机床操作简易握持手柄结构设计

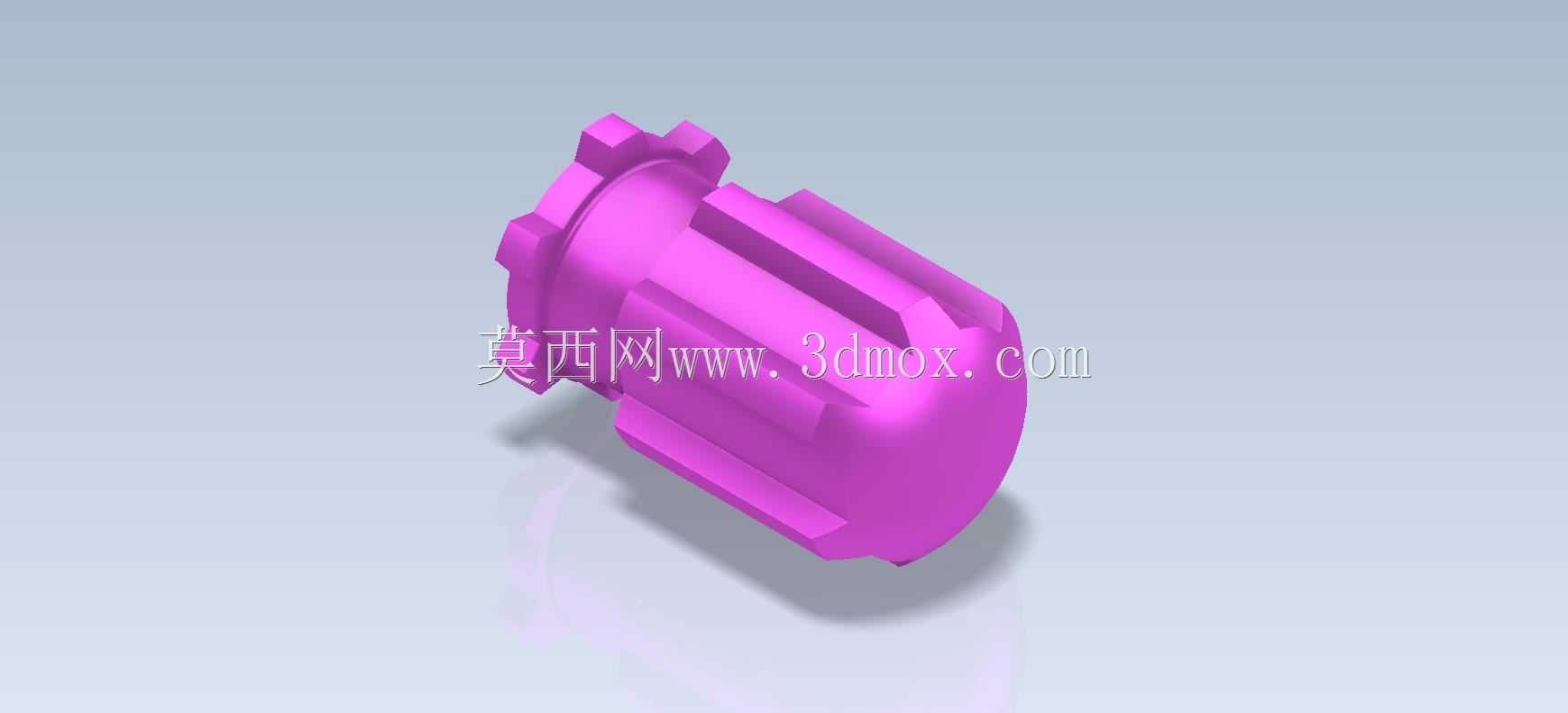

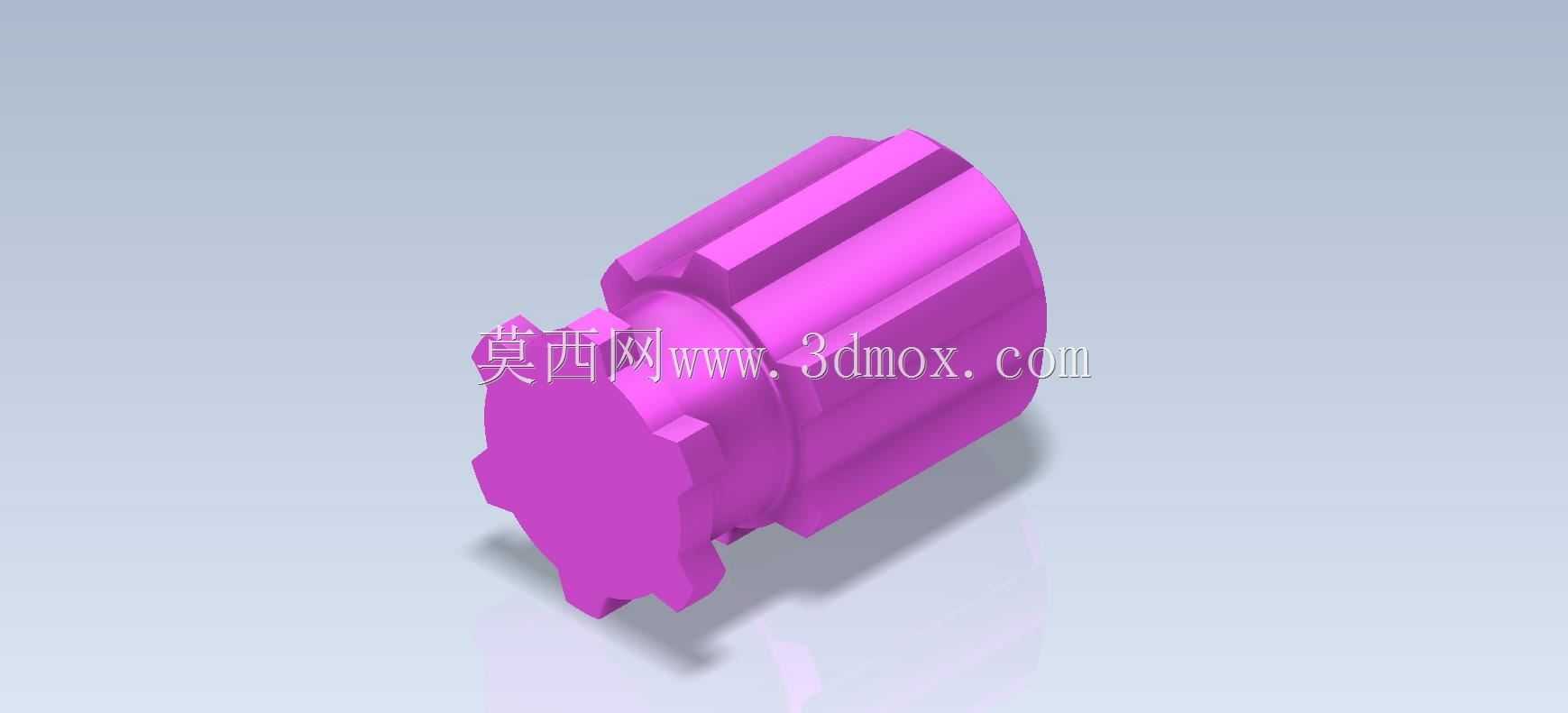

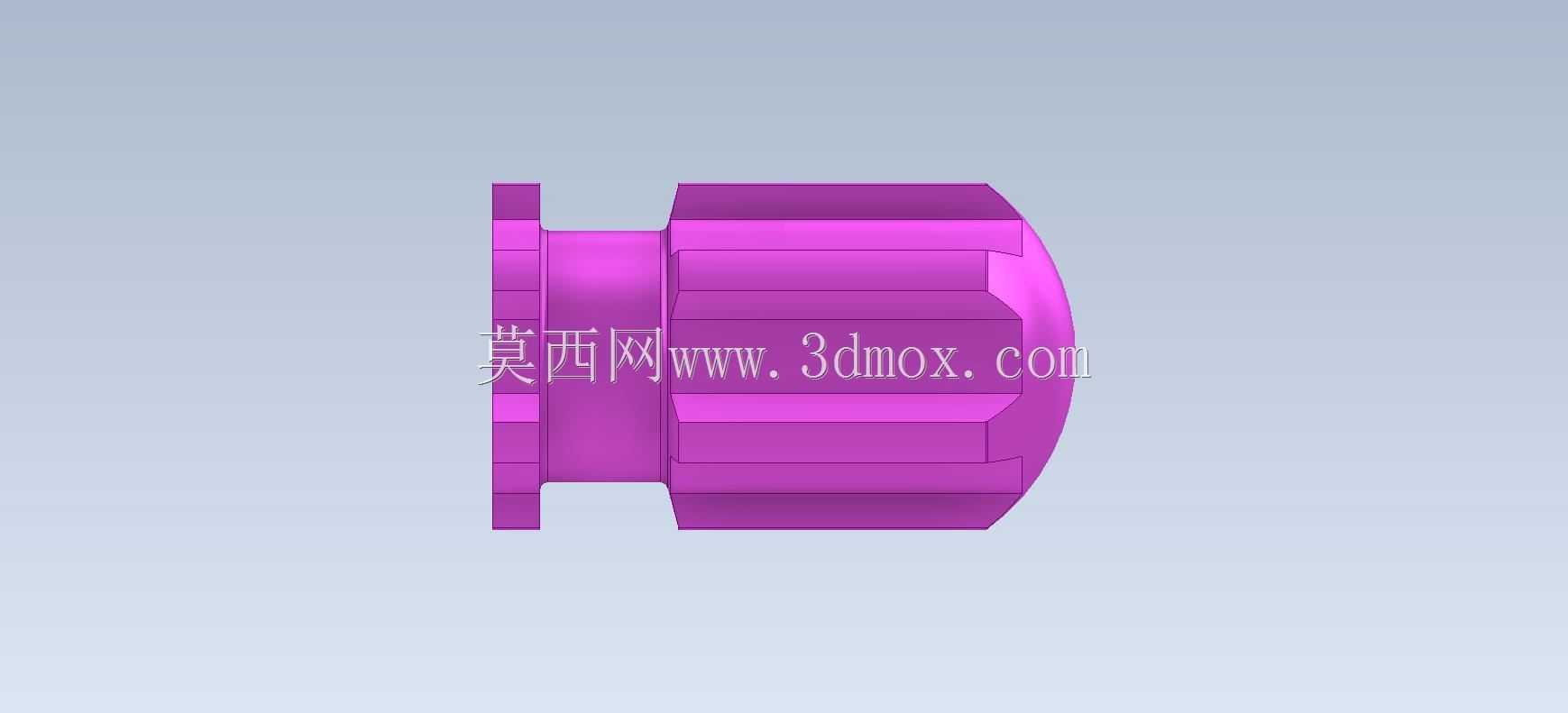

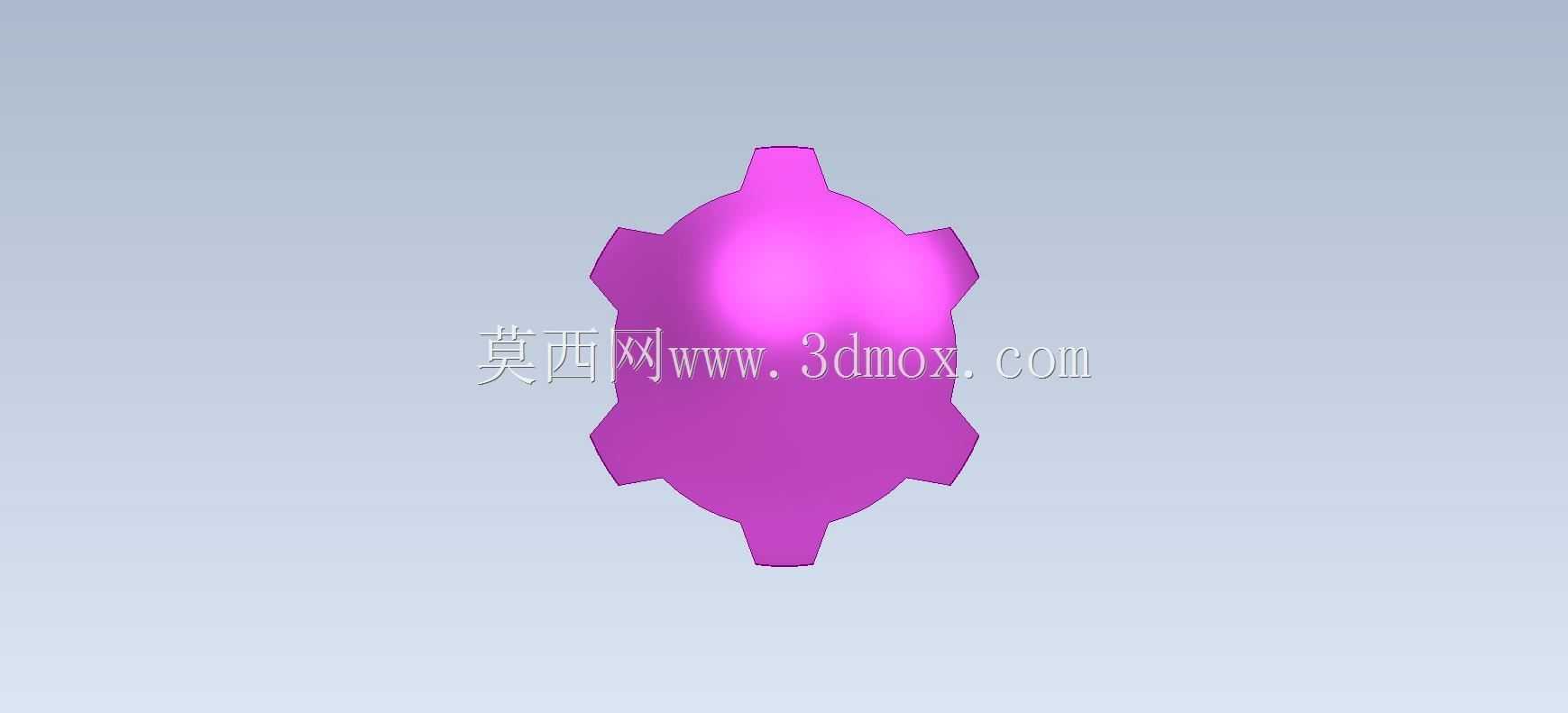

　　这类手柄结构主要应用在普通车床、铣床等通用机床的操作工位上，也可适配部分小型工装夹具的手动调节端，是操作人员和设备之间直接交互的核心传力部件，日常操作中用来完成进给档位切换、夹具锁紧、行程微调等需要手动施力的动作，直接影响操作的手感和动作传递的精准度。从结构设计来看，整体采用一体化的柱式构型，握持段做了圆弧过渡的曲面处理，没有尖锐棱角，贴合人手握持时的掌部轮廓，长时间操作不容易产生硌手的疲劳感，表面的凸起筋条沿着轴向分布，既可以增加握持时的摩擦力，避免手上沾有切削液时出现打滑的情况，也能在结构上提升整体的刚性，减少受力时的形变。端部的齿状连接结构是和设备端配合的关键部位，齿形参数和安装轴端的卡槽完全匹配，安装时不需要额外的紧固件，

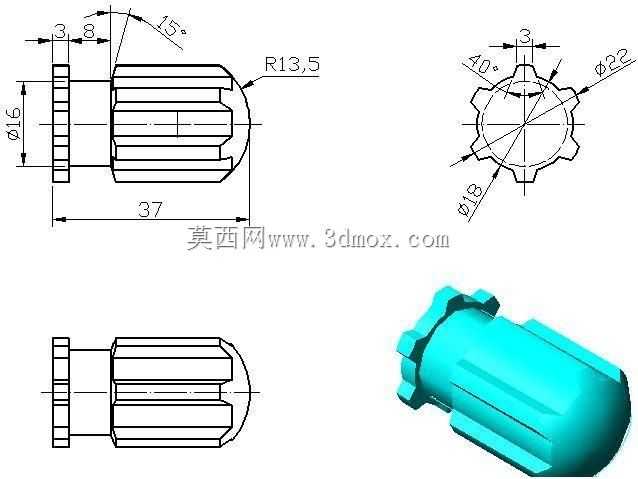

　　对准卡槽推入即可完成周向固定，能稳定传递手动施加的扭矩，不会出现操作时跟转打滑的问题。设计过程中首先要明确安装边界，连接端的齿顶圆、齿根圆尺寸要和对应机床的安装位完全适配，轴向的插入深度要控制在合理范围，既保证连接强度足够，也不会因为插入过深干涉到内部的传动构件；握持段的直径参考成年人手掌的握持尺度设定，整体长度兼顾操作力臂需求和安装空间限制，在狭小的机床操作空间内不会和周边的手轮、拨杆产生运动干涉。结构上没有多余的复杂特征，所有过渡位置都做了圆角处理，一方面是消除加工时的应力集中点，提升零件的抗冲击能力，毕竟机床操作时难免会有快速扳动、施力不均的情况，足够的圆角过渡能避免应力集中导致的断裂问题；另一方面也方便后续的表面处理，

　　不管是做喷塑还是发黑处理，都不会出现积液、涂层不均的问题。这类手柄在实际使用中不需要额外的维护，结构简单可靠，即便在车间多油污、多切削碎屑的环境下，碎屑也不会卡在结构缝隙里，日常擦拭就能保持清洁，不会因为积屑影响操作手感。和传统的金属冲压手柄相比，这个构型的受力分布更均匀，扳动时的力传递更直接，操作人员可以通过手柄的反馈清晰感知到档位切换、锁紧到位的触感，不需要额外观察刻度就能完成操作动作，能有效提升机床操作的效率。
