机床传动用带法兰齿轮轴组件结构

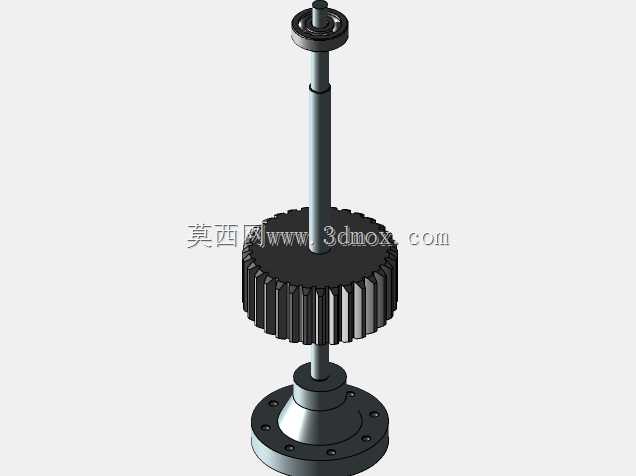

　　这套轴系传动组件主要面向普通机床主轴箱、进给箱的传动链路设计，也可适配小型自动化输送设备的动力传递工位，核心作用是在固定轴系回转中心的前提下，完成输入扭矩的传递与转速匹配。从结构布局来看，组件底部采用圆形法兰盘作为安装基准，法兰盘上均布的螺栓孔可直接与设备箱体的安装面贴合锁紧，安装时需保证法兰端面与箱体基准面的平面度公差在0.02mm以内，避免轴系回转时出现偏摆引发的振动磨损。法兰上方衔接锥形过渡轴段，该段采用锥面结构而非直轴过渡，主要是为了降低轴径突变带来的应力集中，同时优化轴系的抗弯截面模量，在承受径向齿轮啮合力时能更好分散载荷，避免长期交变载荷下出现轴段断裂的问题。中间段装配的直齿圆柱齿轮是核心传动部件，

　　齿轮与轴采用过盈配合加平键的连接方式，相比单纯过盈配合能传递更大的扭矩，适配机床重载切削工况下的瞬时冲击载荷，齿轮的齿部参数按照常规机床传动的模数、压力角标准设计，可与同模数的标准齿轮直接啮合，无需额外定制配对齿件。齿轮上方的长轴段依次设置了轴承安装位与轴端锁紧结构，上部轴承位用来装配深沟球轴承，为轴系上端提供回转支撑，与底部法兰内的支撑结构形成双支点固定的轴系布局，这种布局的优势是轴系回转刚度高，在承受径向切削力时轴端挠度更小，能保证齿轮啮合的重合度稳定，降低传动过程中的噪音与齿面磨损。轴端的锁紧螺母与止动垫圈结构，可对上部轴承进行轴向预紧，消除轴承的轴向游隙，避免轴系高速回转时出现轴向窜动，保证传动精度的稳定性。

　　设计过程中需要重点关注各轴段的同轴度公差，尤其是轴承安装位、齿轮安装位与法兰定位止口的同轴度，需要控制在0.01mm以内，否则装配后会出现齿轮啮合偏载、轴承发热过快的问题。另外齿轮安装位的轴肩高度需要严格匹配齿轮的轮毂倒角尺寸，既要保证齿轮轴向定位可靠，又要避免轴肩过高导致齿轮装配不到位。在实际选型适配时，需要根据设备的传递扭矩、额定转速核算轴的最小直径，同时确认法兰安装孔的孔位分布与现有设备箱体的安装孔位匹配，上部轴伸端的长度也要适配后续连接的联轴器或者传动轮的安装尺寸，避免出现装配干涉。这套结构的设计逻辑完全遵循机床传动部件的成熟设计规范，没有冗余的结构特征，所有尺寸都围绕装配便捷性、传动可靠性、维护便利性展开，比如法兰端的安装孔采用通孔设计，装配时可直接从外侧穿入螺栓锁紧，后期维护拆卸时无需拆解箱体内的其他部件即可完成整个轴系组件的更换，能大幅降低设备的停机维护时间。
