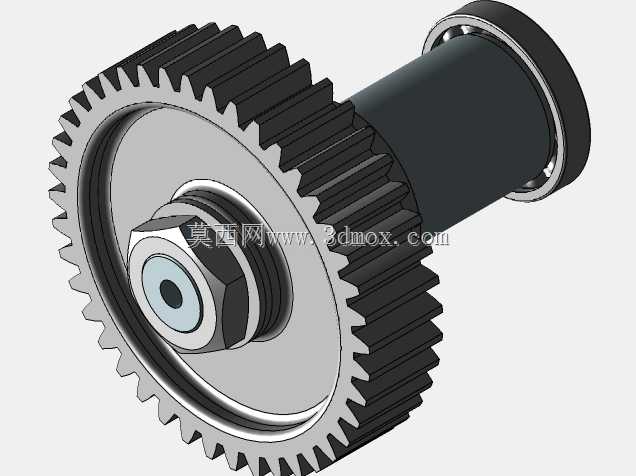

带轴承直齿圆柱齿轮轴传动组件

　　这套轴系传动组件常见于普通卧式车床的进给箱传动链路中，也可适配多数中小功率的通用机械减速传动场景，核心作用是在固定轴间距的平行轴之间传递恒定转速比的旋转扭矩，同时通过两端配置的深沟球轴承承担径向载荷与少量轴向载荷，保证传动过程中齿轮啮合位置不发生偏移，避免打齿、偏磨等失效问题。从结构设计逻辑来看，齿轮与轴采用一体化集成结构，省去了齿轮与轴之间的键连接、轴向定位套等冗余零件，既压缩了轴系的整体轴向安装尺寸，也消除了键连接带来的应力集中风险，适合中等转速、中等扭矩的连续传动工况。齿轮端的轴向固定采用六角锁紧螺母配合止动垫圈的结构，螺母拧紧后可以将轴承内圈、轴肩、齿轮端面牢牢压紧，避免正反转切换时出现轴向窜动，

　　锁紧螺母的对边尺寸严格匹配标准呆扳手规格，现场装配时不需要定制专用工装，普通机修工具即可完成装拆。齿轮采用标准渐开线直齿圆柱齿形，齿顶圆、齿根圆的过渡圆角经过优化，在建模时严格按照展成法加工的齿廓轨迹生成曲面，齿面没有建模导致的棱角或干涉面，导入CAM软件后可直接生成滚齿、插齿的加工刀路，不需要二次修整齿形。两端的轴承安装位严格按照基孔制配合公差设计，轴颈的表面粗糙度、圆柱度公差都匹配普通级深沟球轴承的安装要求，轴承外圈与安装座孔的配合公差选用基轴制过渡配合，既保证装配时不会出现卡滞，也能避免运行过程中外圈跟转磨损座孔。组件的安装边界需要注意，齿轮齿顶圆到轴中心的径向尺寸是最大回转半径，设计安装腔体时要预留至少2mm的径向安全间隙，

　　避免齿轮转动时与腔体内壁发生刮碰；轴端伸出轴承端面的长度需要匹配联轴器或传动轮的安装轮毂长度，过长会导致轴端悬臂过长引发挠曲变形，过短则无法实现可靠的周向固定。实际选型应用时，需要根据传递的额定扭矩核算齿轮的齿面接触强度与齿根弯曲强度，同时根据工作转速核算轴承的额定动载荷是否满足寿命要求，这套组件的结构没有设置额外的润滑通道，依赖箱体内的飞溅润滑实现齿面与轴承滚道的润滑，因此安装位置需要设置在箱体内润滑油油面能够触及的高度区间，避免高速运转时出现干磨。
