阶梯式凹腔异形结构练习几何体

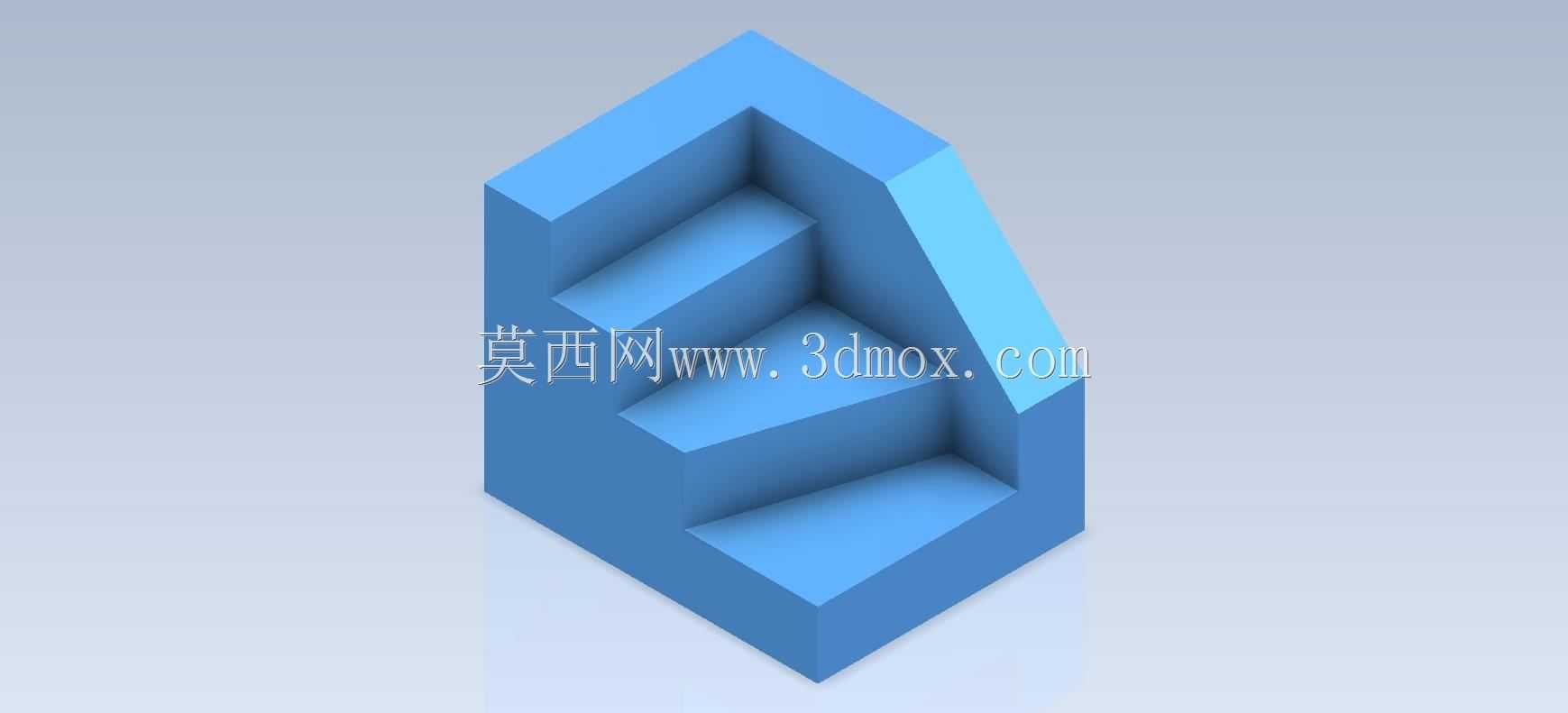

　　这类阶梯凹腔异形结构，常作为机械结构设计入门阶段的实体建模练习载体，也可作为工装夹具定位块、设备内部导向支撑块的原型参考，在小型自动化设备的料道导向、工位定位场景中，这类带阶梯内凹的异形块能同时实现多方向的限位支撑，避免工件在输送或加工过程中出现偏移。从结构设计逻辑来看，该几何体采用外轮廓斜切直边搭配内部逐层递进的阶梯凹腔设计，外轮廓保留两个垂直基准面作为安装定位的贴合面，可直接通过螺栓锁紧在设备工作台面或工装基板上，不需要额外设计定位凸台，降低安装面的加工复杂度。内部阶梯凹腔的每一级台阶高度差保持一致，台阶的过渡棱边均做了微小的倒角处理，既可以避免应力集中导致的块体开裂，也能在作为导向块使用时减少与被导向工件的摩擦阻力，

　　防止工件表面被棱边刮伤。设计过程中优先确定外部安装基准面的平面度要求，再以两个垂直基准面为坐标原点，向内逐层偏移绘制阶梯截面，通过拉伸切除的方式完成凹腔成型，斜切的外侧面主要用于避让周边设备的运动部件，避免相邻机构运行时发生碰撞，在实际应用中，斜切面的倾斜角度可根据周边安装空间的边界尺寸灵活调整，不需要拘泥于固定角度。作为建模练习件，它能帮助初学者快速掌握基准面选择、拉伸凸台、拉伸切除、倒角等基础建模命令的使用逻辑，理解实体建模中从外到内、先基准后特征的建模思路，避免出现特征顺序混乱导致的建模报错。在实际工业场景中，这类结构经过尺寸调整后，可直接用作小型零件的存放定位座、装配工位的承托块，每一级台阶可对应不同规格的小型零件，

　　实现单块多规格兼容的定位功能，减少工装的更换频次，提升装配工位的作业效率。结构整体采用等壁厚设计，在保证整体刚性的前提下控制整体重量，不会给安装基板带来额外的负载压力，安装孔位可根据实际安装需求布置在外侧实体区域，避开内部凹腔的薄壁位置，保证锁紧时的结构强度，不会因为螺栓锁紧力导致块体出现变形。
