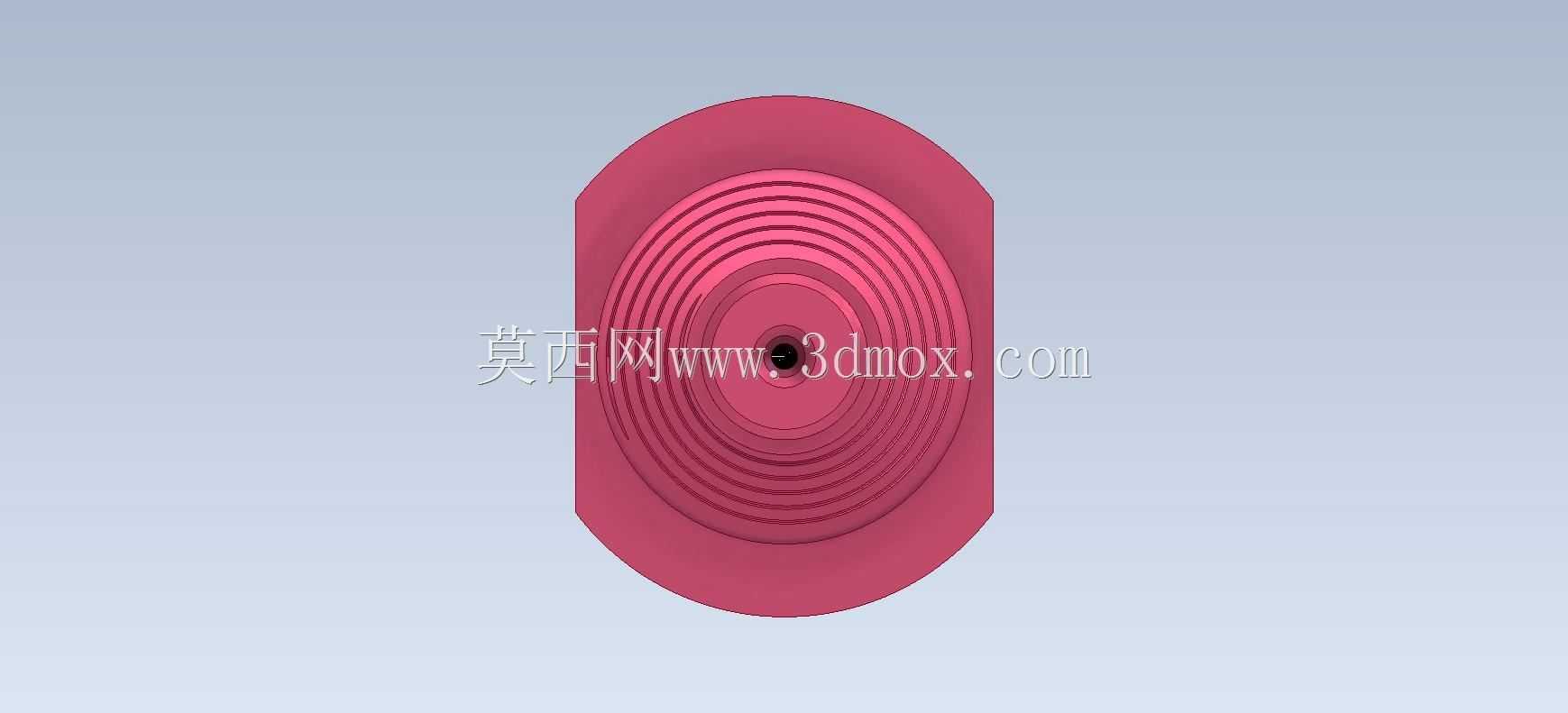

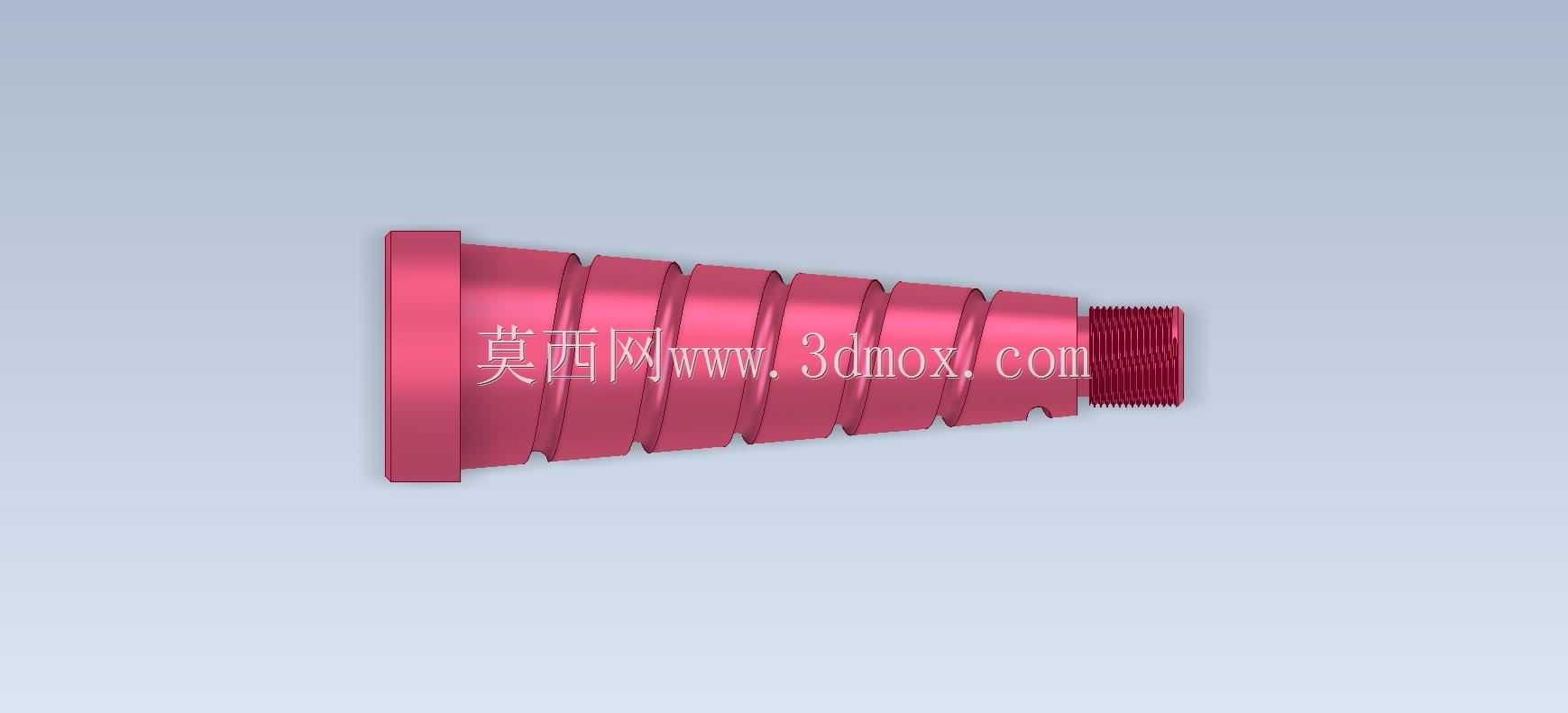

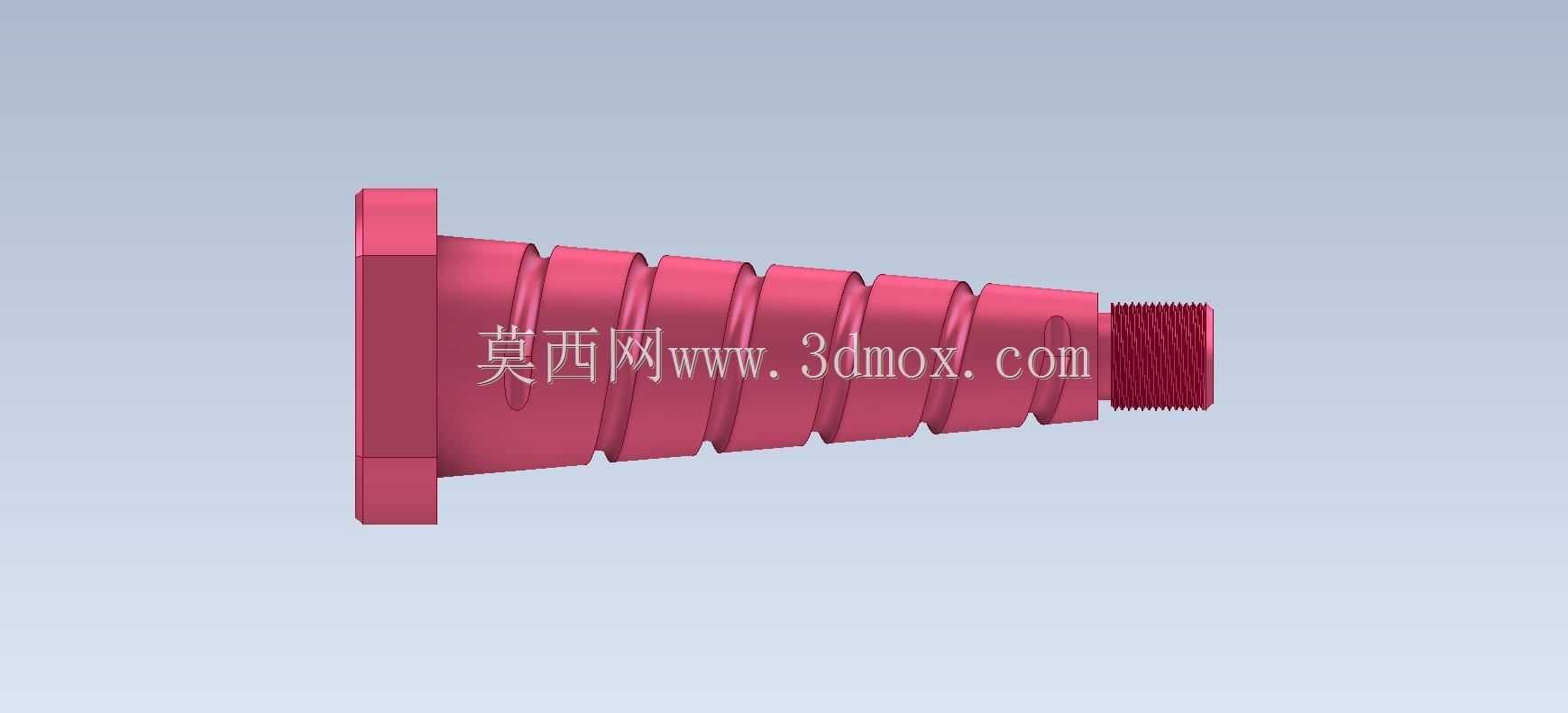

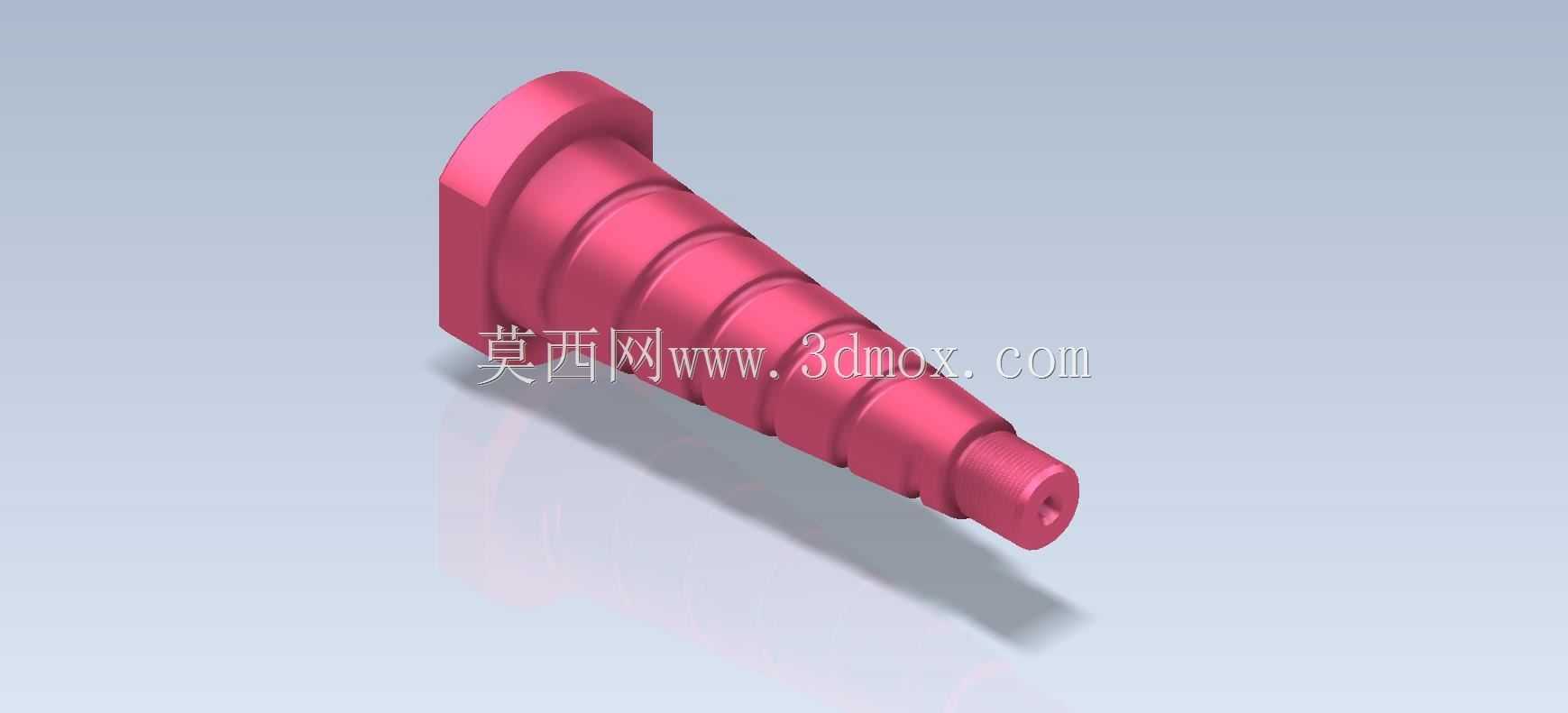

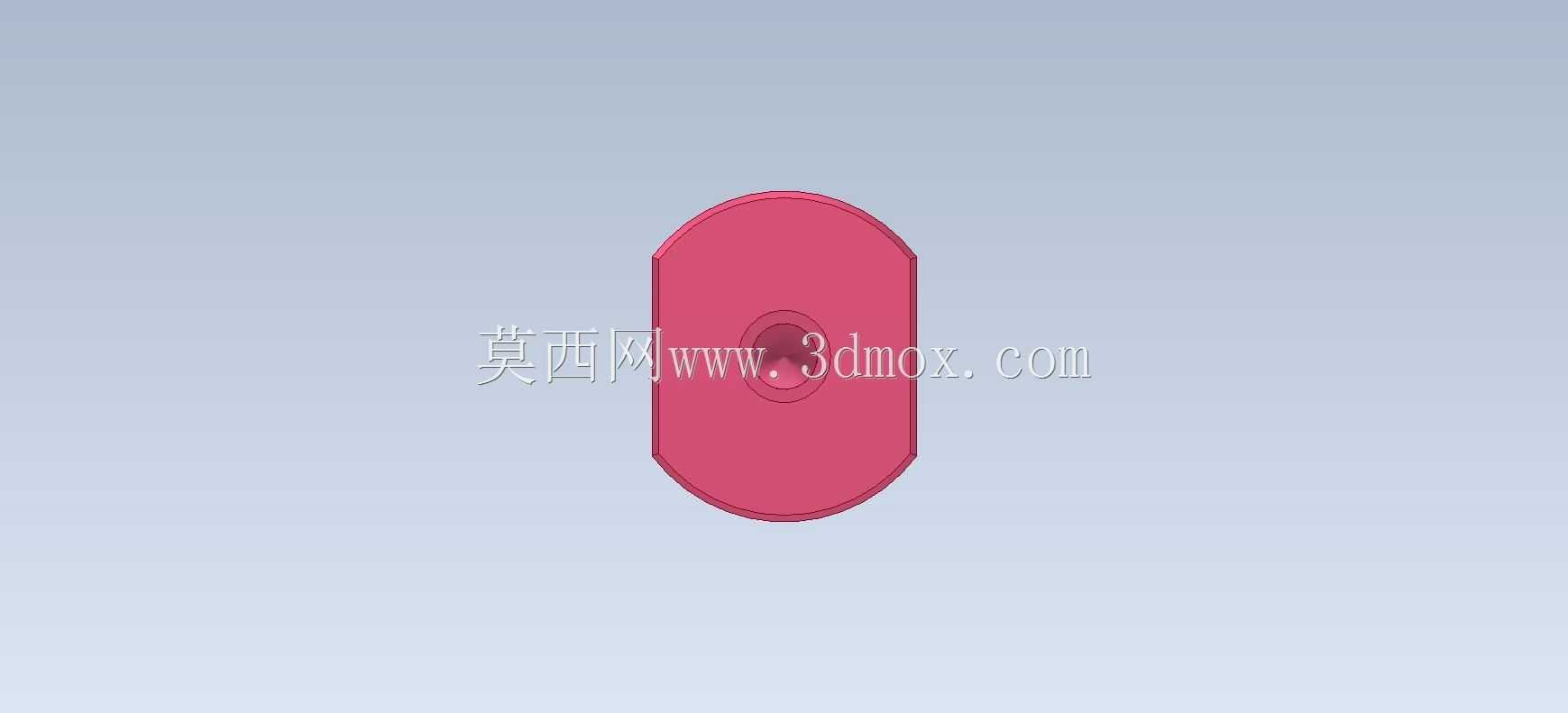

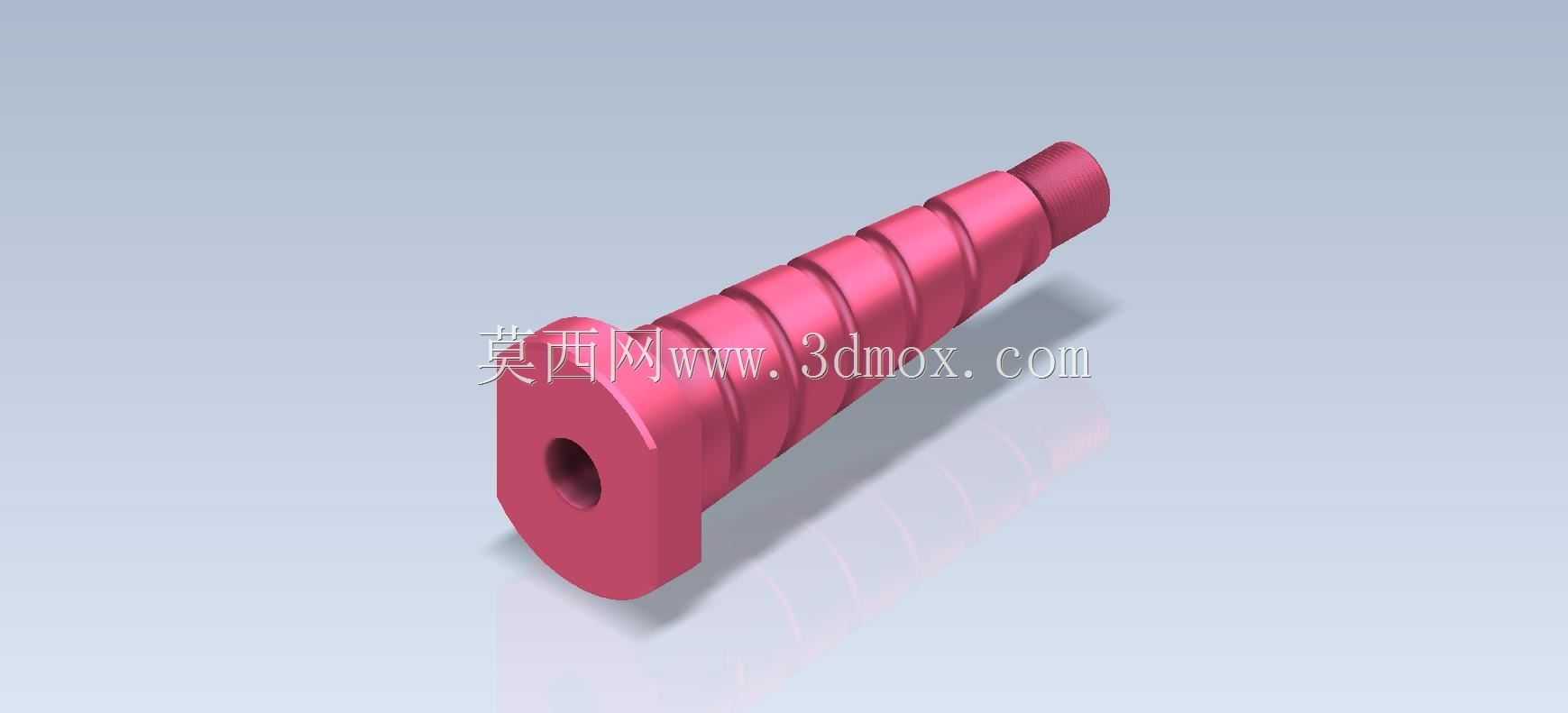

这类阶梯式旋转轴是机械传动系统里极为常见的基础零件,日常在小型传动机构、轻工设备进给单元、教学实训台架里都能见到它的身影,核心作用是传递旋转扭矩,同时为轴上配套的传动件比如小带轮、微型齿轮、凸轮提供稳定的安装定位基准,保证动力输入输出的同轴度,避免运转过程中出现径向窜动影响传动精度。做这个零件的结构设计时,首先要捋清楚轴段的受力分布,从带法兰的安装端开始,轴径逐段收窄的锥段设计,一方面是方便轴上零件从轴端顺利套装到位,减少装配时的卡滞问题,另一方面阶梯的轴肩可以直接作为各安装零件的轴向定位面,不需要额外加装过多的定位套,能有效压缩整个轴系的轴向安装尺寸,让整体结构更紧凑。法兰端的凸缘结构是整个轴的安装基准,端面要保证和轴线的垂直度,
装配时靠法兰端面和安装座的贴合来限制轴的轴向窜动,法兰上预留的安装孔位要和配套支座的孔位完全匹配,安装时要注意孔位的同轴度偏差不能超过0.02mm,不然会导致轴转动时出现别劲的情况,加剧轴承的磨损。最细的轴端预留的小孔是用来安装锁紧件的,比如开口销或者锁紧螺钉,避免最外侧的传动件在运转过程中因为振动出现轴向滑脱。整个轴的外形是带锥度的阶梯结构,各段轴径的过渡位置都做了圆角处理,避免应力集中,毕竟轴在传递扭矩的时候,轴径突变的位置是应力集中的高发区,如果过渡角做的太尖锐,长时间受交变载荷作用很容易在过渡位置出现疲劳裂纹,最终导致轴断裂失效。设计时还要考虑安装边界的限制,整个轴的最大径向尺寸是法兰端的直径,

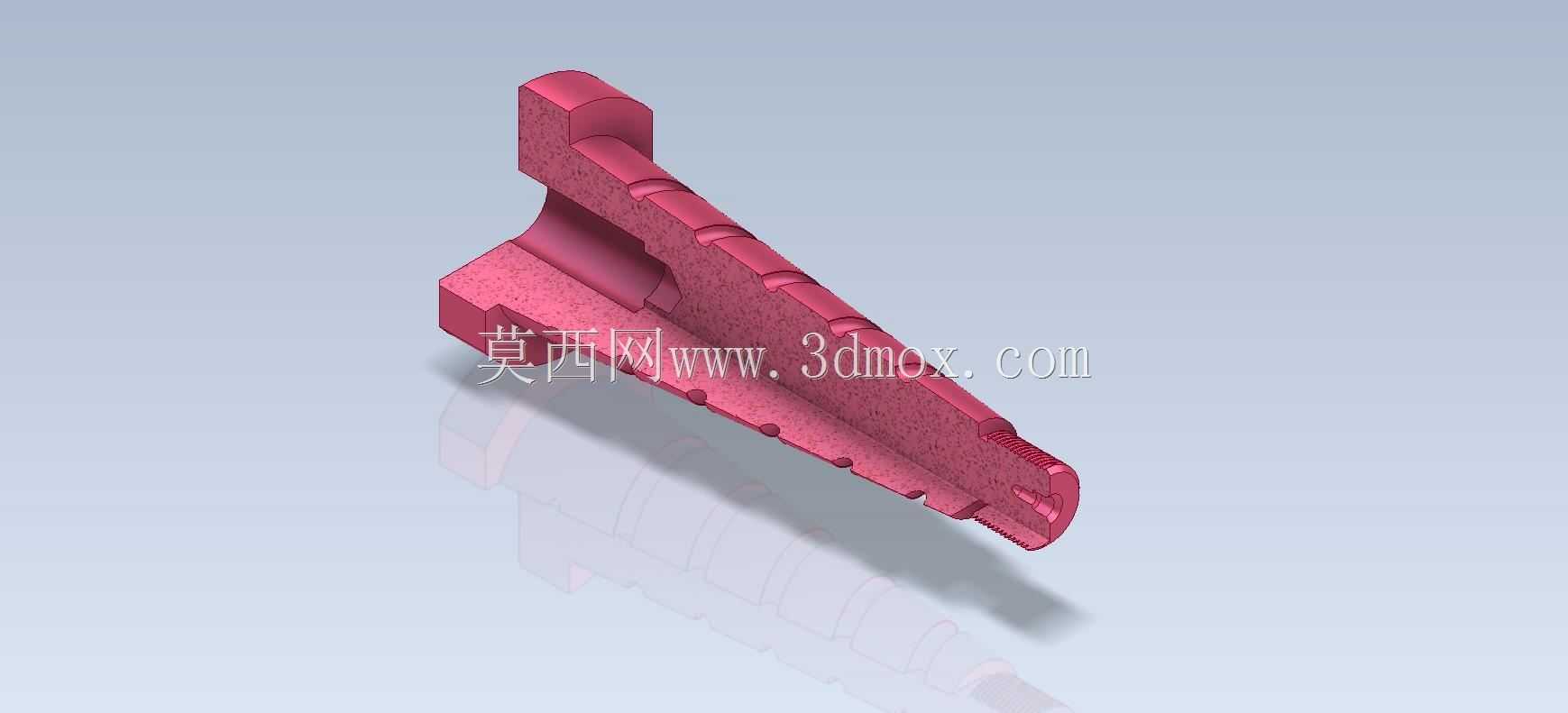

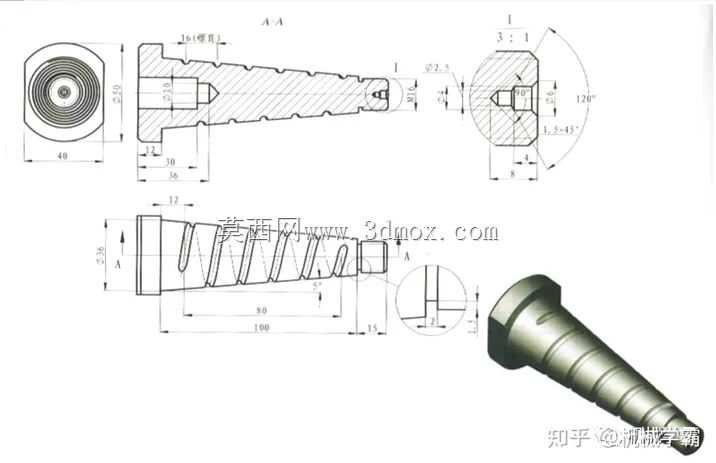

装配时要保证这个直径尺寸小于安装座的预留开孔尺寸,留出足够的装配间隙,同时各阶梯轴段的长度要和配套安装的传动件宽度匹配,保证零件装上去之后不会出现轴向窜动的间隙,也不会因为轴段太长导致零件装不到位。这类轴的建模练习重点是掌握旋转特征的运用,以及轴肩、退刀结构、安装孔这些细节的处理逻辑,建模时要先画出轴的半剖轮廓线,保证轮廓线的各段尺寸和设计要求一致,尤其是锥段的锥度要准确,不然会导致套装零件的时候出现配合过松或者过紧的问题,旋转生成实体之后再处理端部的小孔、法兰安装孔这些附加特征,最后做圆角过渡的时候要注意不同位置的圆角半径匹配受力需求,受力大的过渡位置圆角要适当做大,分散应力。
- 上一篇:足部抗真菌喷雾瓶及外包装结构建模
- 下一篇:塑料加工设备用原料储放料斗结构
- 全部评论(0)
- 模板大小: 1.29 MB
- 售价:5金币
- 下载次数: 1
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 通用机械零部件
