轻木构架式遥控固定翼无人机骨架结构

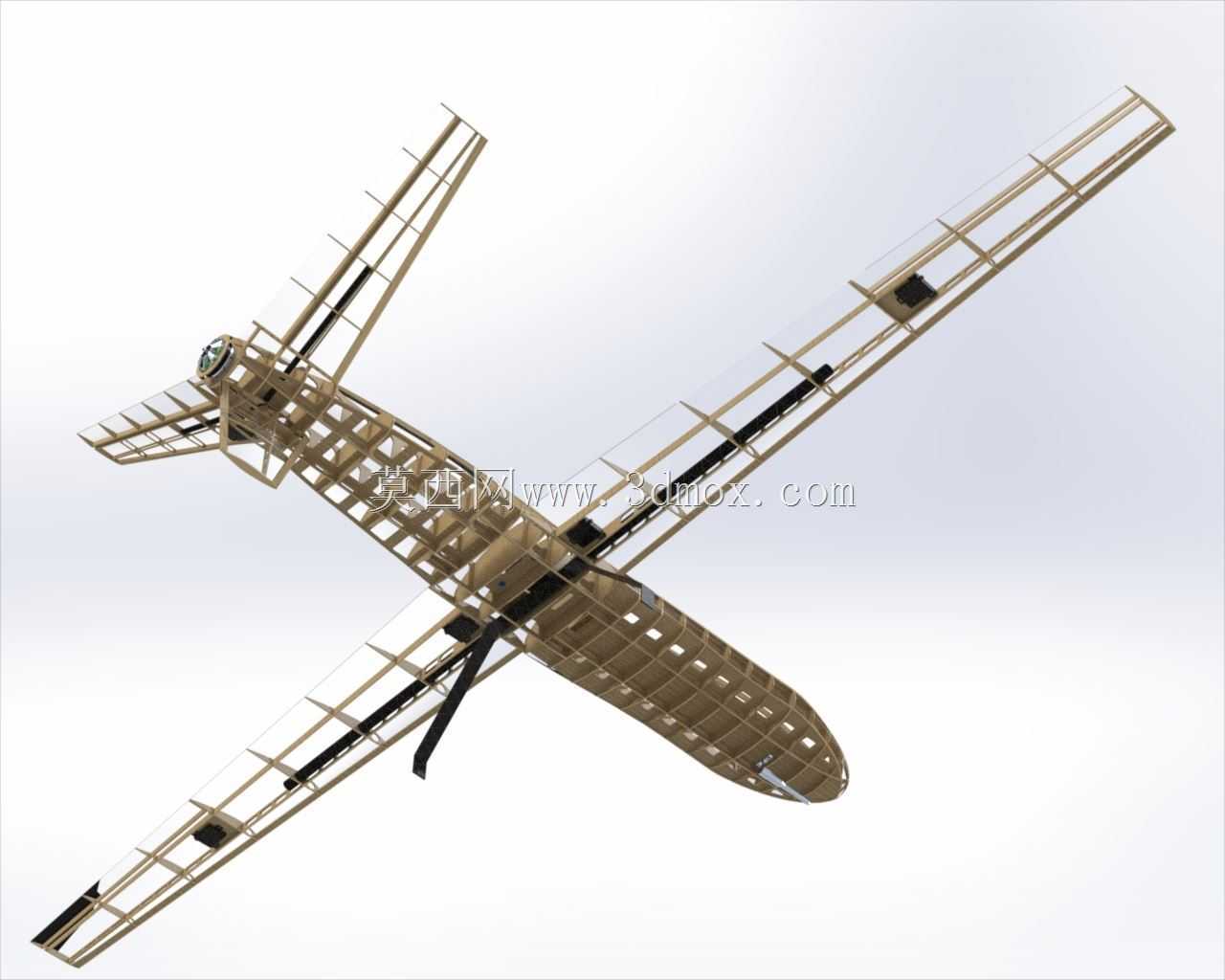

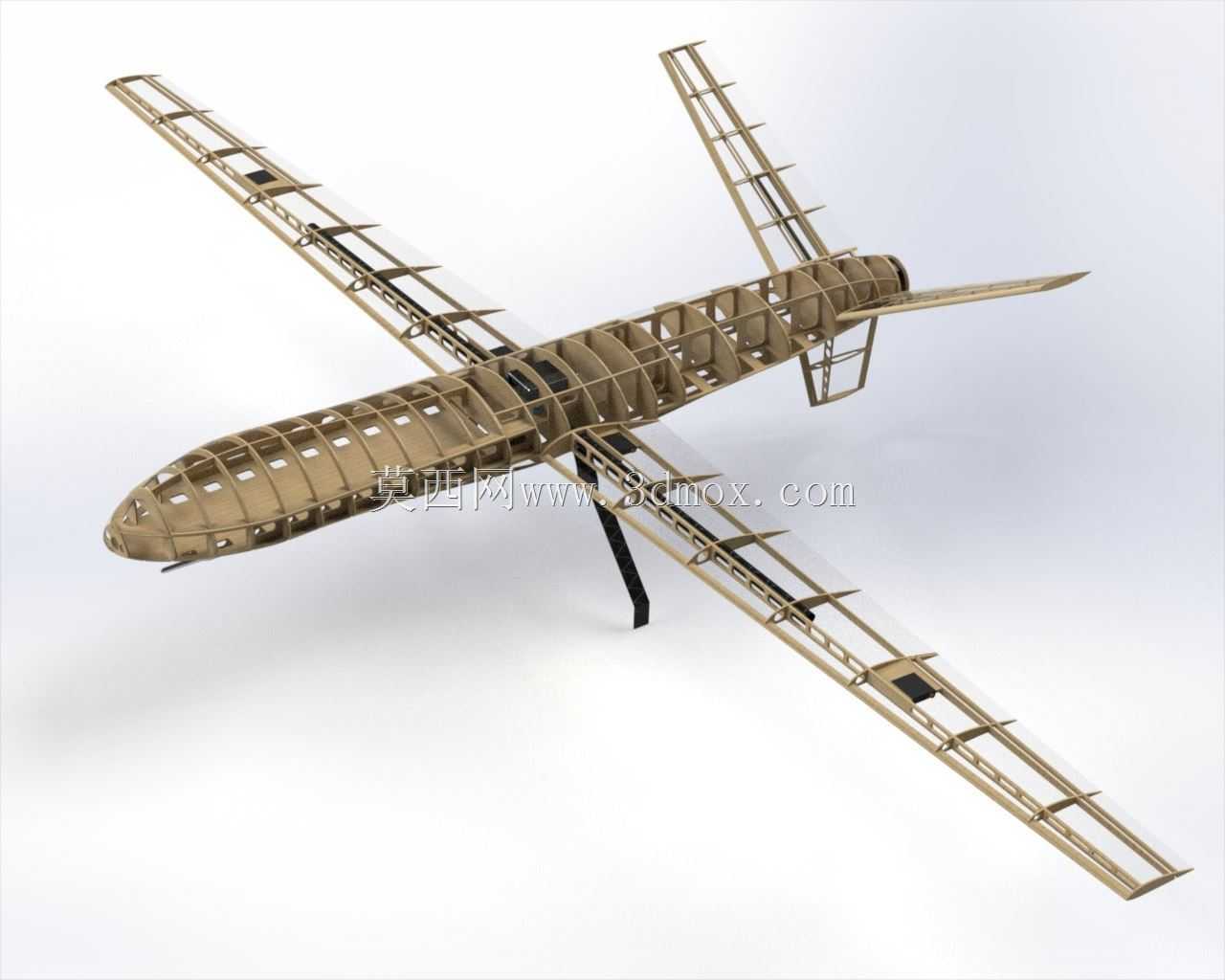

　　这套骨架结构针对小型遥控固定翼航模的飞行需求设计，整体采用桁架式镂空构架，核心思路是在保证结构刚度满足飞行载荷要求的前提下，最大限度降低整机自重，适配低速遥控飞行的升力匹配要求。从结构布局来看，机身段采用隔框加纵向桁条的组合形式，每个隔框的截面轮廓严格贴合机身气动外形，桁条沿机身轴向连续贯通，在设备安装位、机翼对接位、尾翼支撑位做了局部加厚与衬层设计，既可以承载飞控电池、舵机、接收机等机载设备的重量，也能承受飞行过程中产生的弯矩与扭矩，避免大机动动作下出现结构形变。机翼部分采用翼肋加前后梁的结构形式，翼肋的型线完全匹配选定的低速翼型，前后梁沿机翼展向布置，在机翼与机身的对接位置设计了插接式安装接口，

　　不需要额外复杂连接件即可完成机翼与机身的快速装配，同时保证连接强度满足起降与飞行过程中的载荷要求，机翼表面预留了蒙皮粘贴的基准面，后续覆贴热缩蒙皮后即可形成完整的气动外形。尾翼部分的安定面与操纵面同样采用桁架式骨架，操纵面的转轴位置做了同轴度限位设计，保证舵面转动过程中无卡滞、无虚位，舵机摇臂的安装位预留了调节余量，可根据实际舵量需求调整传动行程。从安装边界来看，机身中段的设备舱预留了标准化的机载设备安装空间，可适配常规规格的航模电池、接收机与舵机安装尺寸，起落架的安装位在机身重心靠前位置，采用插接式固定结构，可根据起降场景更换不同规格的起落架组件，尾撑段的结构长度经过配平计算，保证整机重心落在机翼平均气动弦长的合理区间内，

　　不需要额外增加配重即可满足飞行静稳定要求。这类构架式航模结构相比注塑一体成型的机身，不仅自重更轻，还具备更好的维修性，局部结构损坏后可单独替换对应的隔框或翼肋部件，不需要整体更换机身结构，非常适合航模爱好者自行组装与调试，也可作为小型验证无人机的基础飞行平台，搭载轻量化的任务设备完成低速低空飞行测试。
