小型木工车床结构设计方案

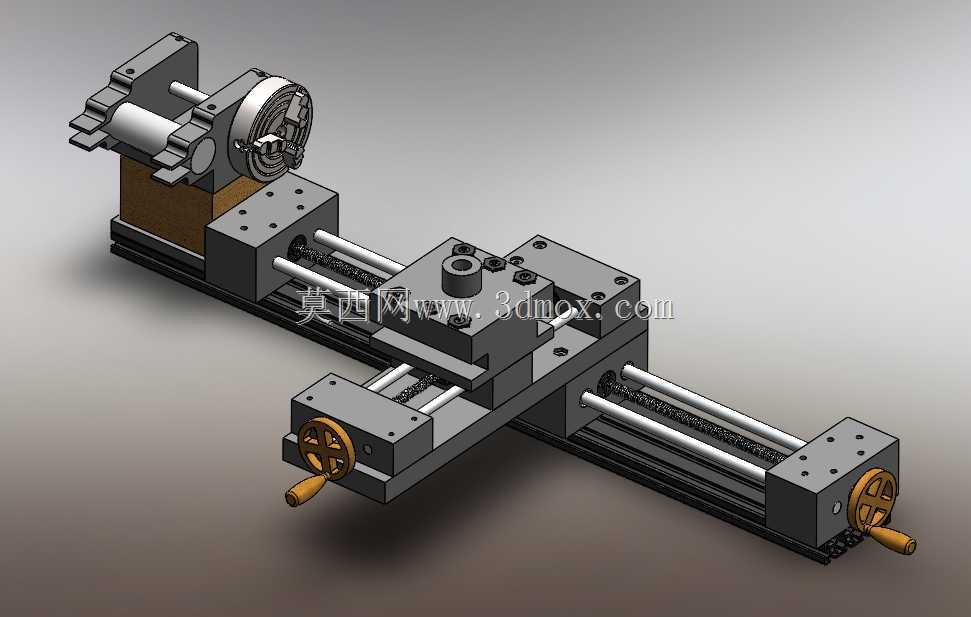

　　这款小型木工加工车床，主要面向个人工坊、手工爱好者的小件木料加工场景，可完成木旋件的外圆车削、端面修整、简易成型面加工等工序，适配直径100mm以内、长度300mm以内的小型木料加工需求，整体安装占地面积仅需0.12平方米，可直接固定在常规工作台面上使用，无需额外做地基预埋处理。设备整体采用卧式床身布局，两根平行光杠作为进给导向支撑，替代传统车床的重型床身导轨结构，在保证进给运动直线度的前提下大幅压缩整体重量，整机组装完成后总重不超过18kg，单人即可完成搬移与位置调整。主轴端采用三爪自定心卡盘装夹工件，由直流电机直接驱动主轴旋转，省去了传统金属切削车床的变速箱变速结构，

　　通过直流电机的调压调速即可覆盖木工车削所需的300-3000rpm转速区间，既简化了传动链结构，也降低了日常维护的复杂度，针对木料切削负载波动大的特点，电机输出端预留了过载保护的安装位，可根据实际使用需求加装电流检测模块，避免木料卡滞时烧损驱动部件。进给拖板采用分体式设计，分为横向进给滑台与纵向移动底座，纵向移动通过手轮带动丝杠传动，可实现沿工件轴向的自动走刀与手动微调，横向滑台可安装车刀架，完成径向的吃刀量调整，两端手轮均配备防滑握柄与刻度圈，刻度圈每格对应0.1mm的进给量，可满足小件木旋加工的精度控制需求。尾座部分采用滑动式锁紧结构，可沿光杠调整位置适配不同长度的工件，顶尖采用普通活顶尖结构，针对木料硬度低的特点，

　　顶尖锥度做了加大处理，可减少装夹时木料的端面压溃问题。设计过程中针对卡盘装夹的刚性问题做了多轮迭代，最初的卡盘连接法兰因壁厚不足，在高速车削硬木时出现振纹，后续通过加厚法兰安装面、增加锁紧螺钉数量的方式提升了连接刚性，同时在拖板与光杠的配合面加装了自润滑铜套，减少长期使用后的磨损间隙，避免进给过程中出现爬行问题。设备的所有外露传动部件均预留了防护罩安装位，实际使用时可加装透明亚克力护罩，防止车削过程中木屑飞溅伤人，床身底部预留了排屑缺口，加工产生的木屑可直接从缺口落入下方的集屑盒，无需频繁停机清理工作台面。
