CNC工序衔接XYZ龙门物料搬运设备

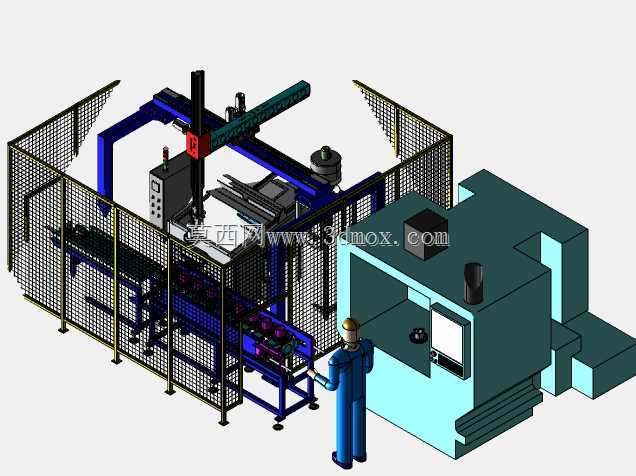

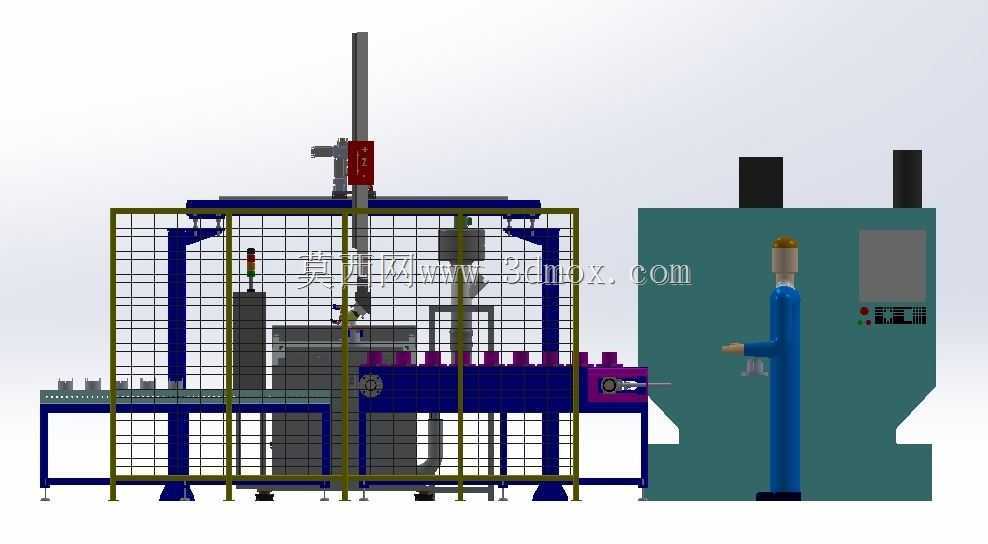

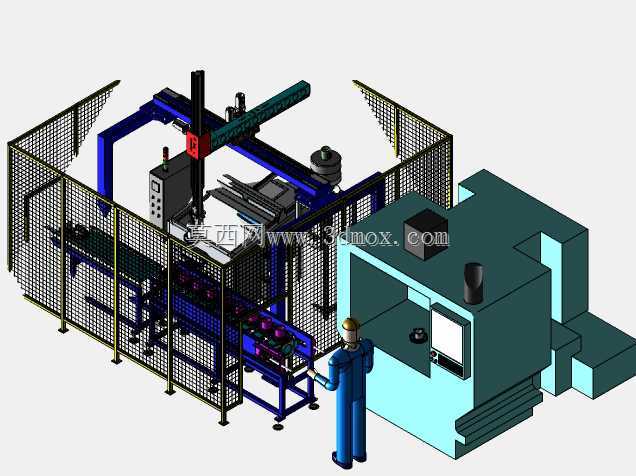

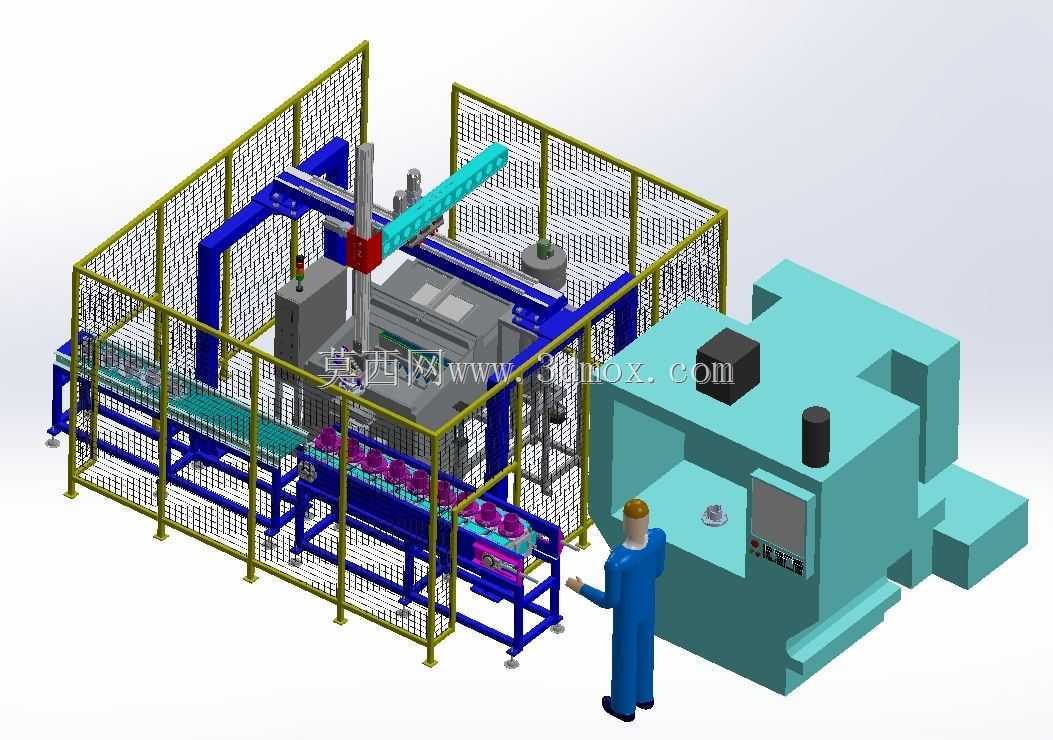

　　这套XYZ三轴龙门搬运结构，主要面向机加工车间CNC加工工序与后续清洗工序的物料自动转序场景，解决人工转运加工件效率低、定位偏差大、重复劳动强度高的实际产线痛点。整套设备采用落地式安装布局，龙门跨距覆盖CNC出料端、中间缓存工位与清洗设备进料端，纵向行程匹配板条输送机的全线长度，Z轴升降行程预留了工装夹具取放工件的安全余量，安装时需在地面预埋地脚螺栓，保证龙门框架运行时的刚性，避免高速启停产生的晃动影响取料精度。设备的X轴采用双直线导轨导向、齿轮齿条传动的结构，可承载大重量加工件的长距离平稳移动，Y轴搭载在X轴滑座上，负责横向位置微调，适配不同尺寸工件的取放点对位，Z轴配备带缓冲的气动夹爪机构，可根据工件外形更换夹头，兼容盘类、

　　轴类、异形结构件的抓取需求。龙门主体外围加装了网格防护围栏，围栏高度符合车间安全防护标准，仅在工件进出的位置预留开口，搭配安全光栅检测人员闯入，触发后设备立即暂停运行，避免安全事故。板条输送机作为衔接的输送载体，采用分段式模块化设计，每段板条的承载能力匹配对应工序的工件重量，输送速度可根据产线节拍调整，输送面高度与CNC出料台、清洗机进料台保持齐平，减少工件转移时的高度差磕碰。设计阶段优先考虑了产线的改造适配性，龙门的立柱间距可根据现有车间的设备摆放宽度做定制调整，无需大规模改动原有设备布局，电气走线全部采用拖链内置排布，避免线缆外露造成的剐蹭损坏，各轴的原点、限位传感器均采用冗余设计，防止单传感器失效导致的撞机事故。

　　整套结构的运动逻辑可根据产线实际工艺调整，既可以完成CNC加工完成后工件直接抓取转运至清洗机的直连流程，也可以在中间缓存工位放置待加工工件，实现多台CNC设备的物料调度，适配中小批量多品种的机加工产线柔性生产需求，设备运行时的重复定位精度可满足精密加工件的转序定位要求，无需二次对位即可直接送入清洗工位，有效压缩工序间的等待时间，提升整线的生产运转效率。
