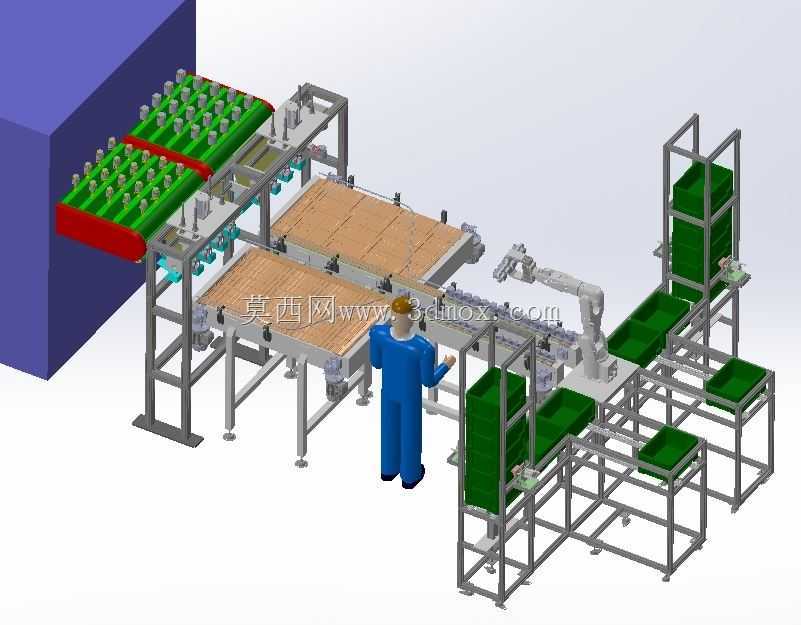

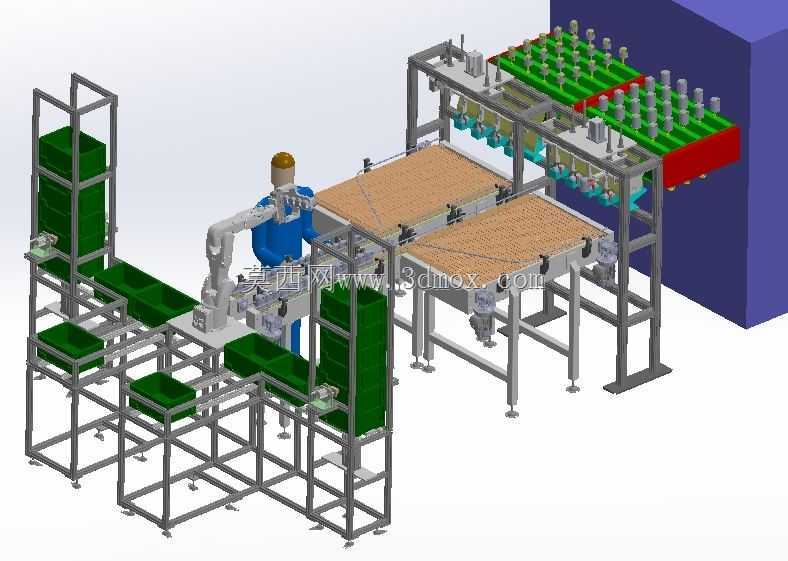

机器人拾取装箱输送生产线结构设计

　　这套产线结构针对小型零件热处理后的装箱转运工序设计，核心解决烘箱出料后零件的有序拾取、空箱供给、满箱转运的全流程衔接问题，适配批量小型金属零件的后段工序流转需求，常见于五金加工、电子元器件制造的热处理车间场景。产线进料端对接烘箱出料口，采用双路顶部链板式输送机布置，两路输送线可独立运行，适配不同节拍的出料需求，输送面采用防滑链板结构，避免高温零件在输送过程中出现滑移磕碰，输送线侧边设置定位挡边，保证零件排列整齐，为后续机器人拾取提供稳定的定位基准。烘箱出料端配套过渡箱结构，承接从烘箱输出的高温零件，过渡箱采用耐热材质设计，底部设置缓冲结构，避免零件下落过程中出现磕碰损伤，过渡箱出口设置分料挡块，将零件按固定间距排布在输送面上，

　　保证机器人拾取时的位置一致性。中间作业工位采用六轴工业机器人作为拾取执行机构，机器人安装基座固定在输送线侧边的机架上，安装位置经过 reach 范围校核，可覆盖双路输送线的拾取区域以及空箱上料位、满箱下料位的作业范围，机器人末端配置适配零件外形的拾取夹具，可根据零件材质选择真空吸附或者夹爪式结构，拾取动作路径经过避障规划，避免与周边机架、输送线结构发生干涉。空箱供给区域采用堆叠式料仓设计，可一次性存放多个空包装箱，料仓底部设置分箱机构，每次自动分离出一个空箱输送到机器人装箱工位，工位处设置箱体定位夹具，保证装箱过程中箱体位置固定，避免出现零件装偏掉落的问题。满箱输出端配套动力辊筒输送线，装箱完成的满箱经定位机构释放后，

　　自动输送到下一工位进行封箱或者码垛作业。整套设备的机架采用工业铝型材搭配钣金封板设计，安装时需预留周边1.2米的操作维护空间，设备主体高度适配车间常规1.8米作业面高度，输送线进料端高度可根据对接烘箱的出料口高度做±200mm的调节，适配不同型号的烘箱设备对接需求。产线的电控元件安装位预留在线体侧边的电控箱安装区域，布线槽沿机架型材内侧布置，避免运动部件剐蹭线缆，操作工位处设置安全光栅，人员进入作业区域时设备自动暂停，保障作业安全。
