转弯式螺旋滚筒输送设备结构设计

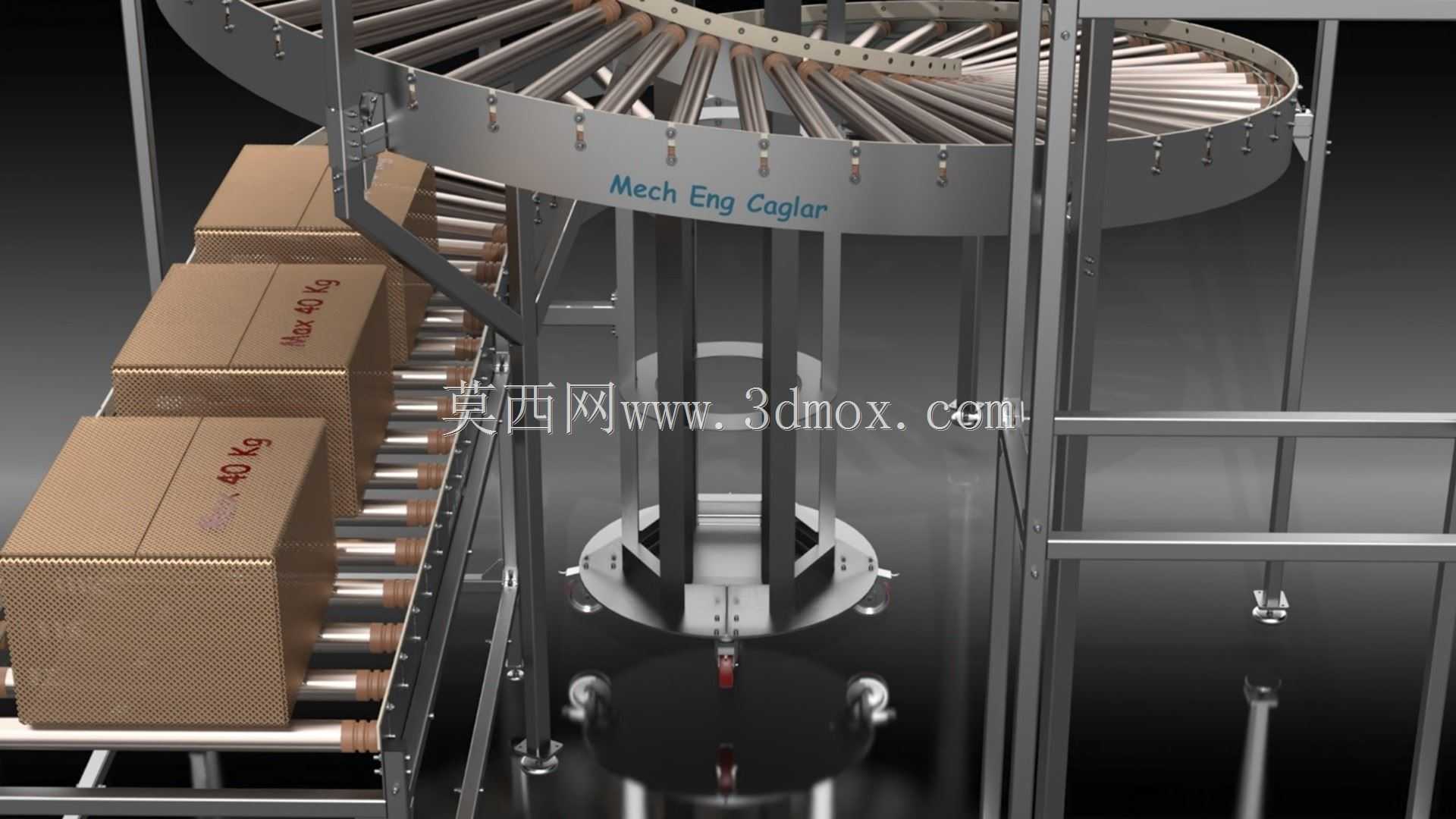

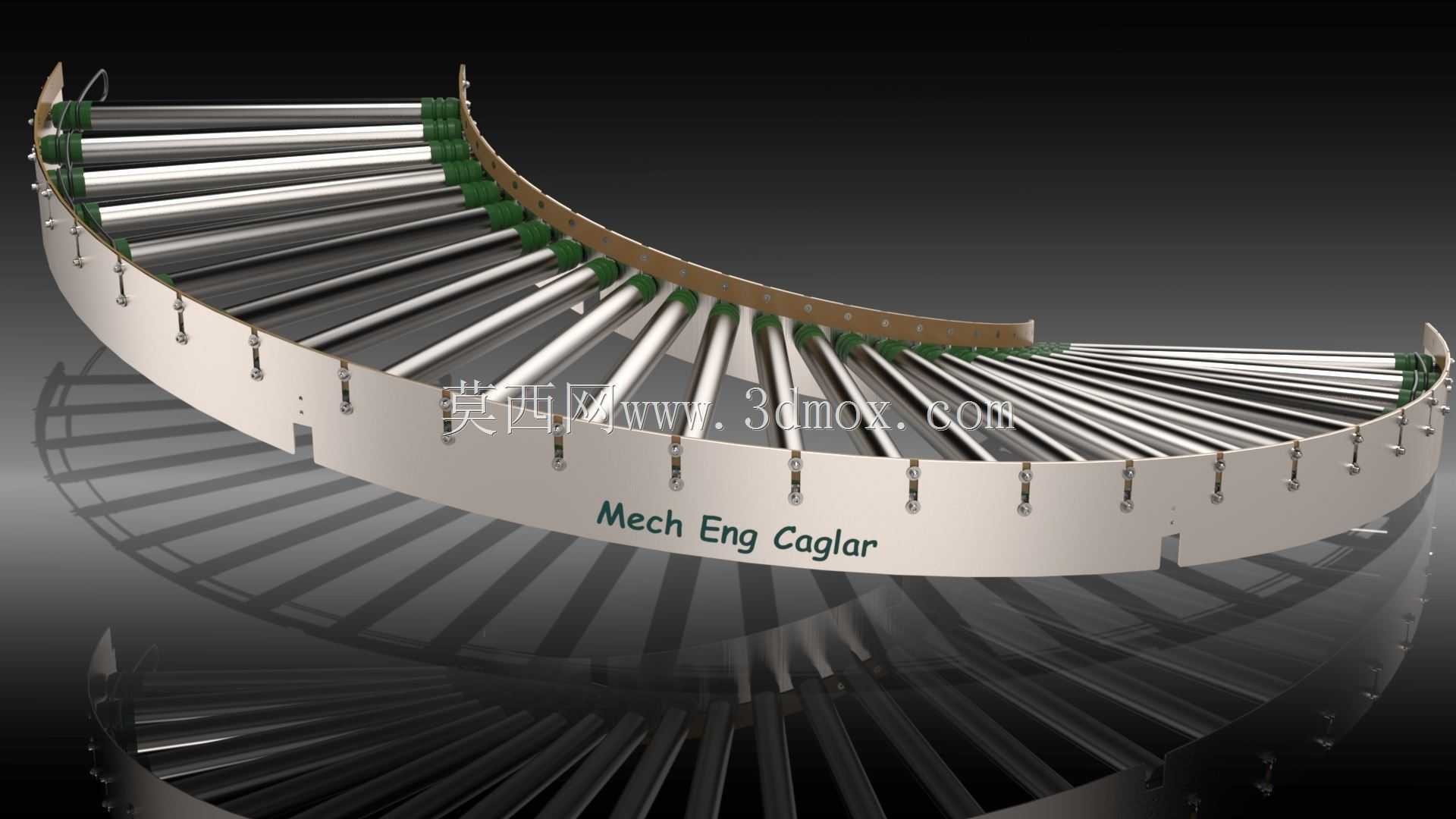

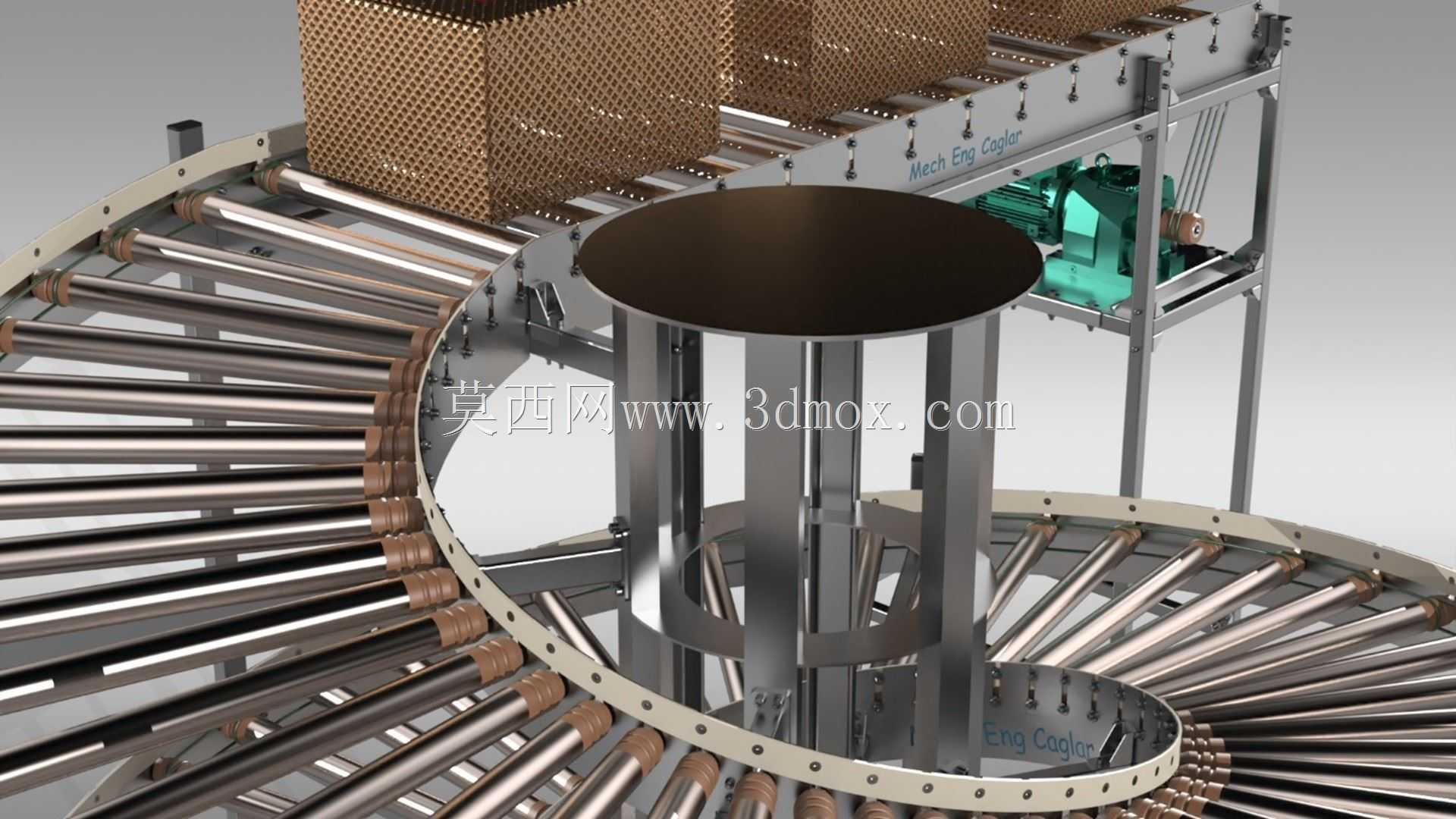

　　这款转弯螺旋滚筒输送结构，核心解决的是生产车间内垂直高差与水平转向同步实现的物料转运需求，在食品加工、日化包装、医药耗材生产这类对车间空间利用率要求极高的场景中，能替代传统直线输送机搭配提升机的组合方案，省去多段设备衔接的转接落料环节，减少物料在转运过程中的磕碰、散落风险。从结构设计逻辑来看，整体采用弧形排布的锥形滚筒作为承载输送面，每根滚筒的锥度经过精准计算，保证在转弯段不同半径位置的线速度匹配，避免物料在转弯过程中出现偏移、卡滞，滚筒两端通过轴承座固定在弧形侧板上，侧板采用分段折弯成型的工艺，既保证整体弧形轮廓的精度，也能降低整体焊接带来的形变问题。设备的传动侧预留了链轮安装位，可根据现场工况选择单排或双排链轮传动，

　　适配不同负载的输送需求，机架底部预留了可调脚杯的安装接口，安装时可根据现场地面平整度调整整体水平度，同时也能适配不同高度的上下游设备对接，安装边界上，转弯段的内转弯半径、外转弯半径可根据车间实际通道宽度调整，整体输送面的高度可在常规作业高度范围内做适配，不需要额外搭建增高机架。在实际使用场景中，这类设备常布置在楼层间的生产线衔接位置，或是车间内转角处的生产线对接工位，相比普通的转弯皮带机，滚筒式的结构更耐磨损，输送面的镂空结构也便于日常清理散落的物料碎屑，尤其适合食品加工场景中定期清洁的卫生要求，同时螺旋上升/下降的结构不需要占用过大的水平投影面积，能在有限的车间空间内完成物料的高程输送与转向输送，减少生产线的整体占地面积。

　　设计过程中需要重点校核每根滚筒的承重能力，以及弧形机架的整体刚性，避免长时间负载运行后出现侧板形变导致滚筒卡滞，同时滚筒表面可根据输送物料的特性选择包胶或者镀锌处理，包胶款可增大摩擦力避免光滑物料打滑，镀锌款则更适合潮湿、有清洁需求的生产场景。
