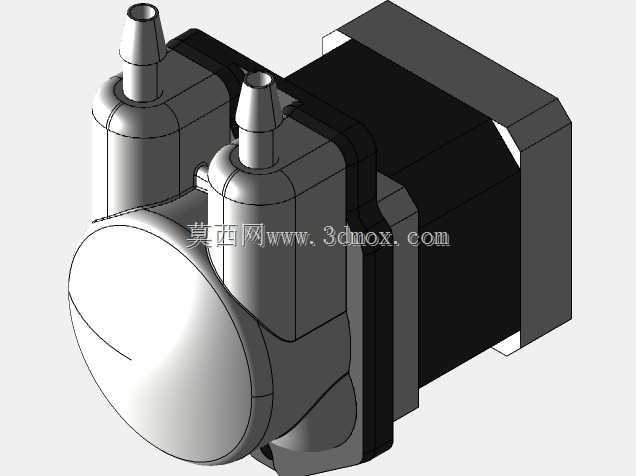

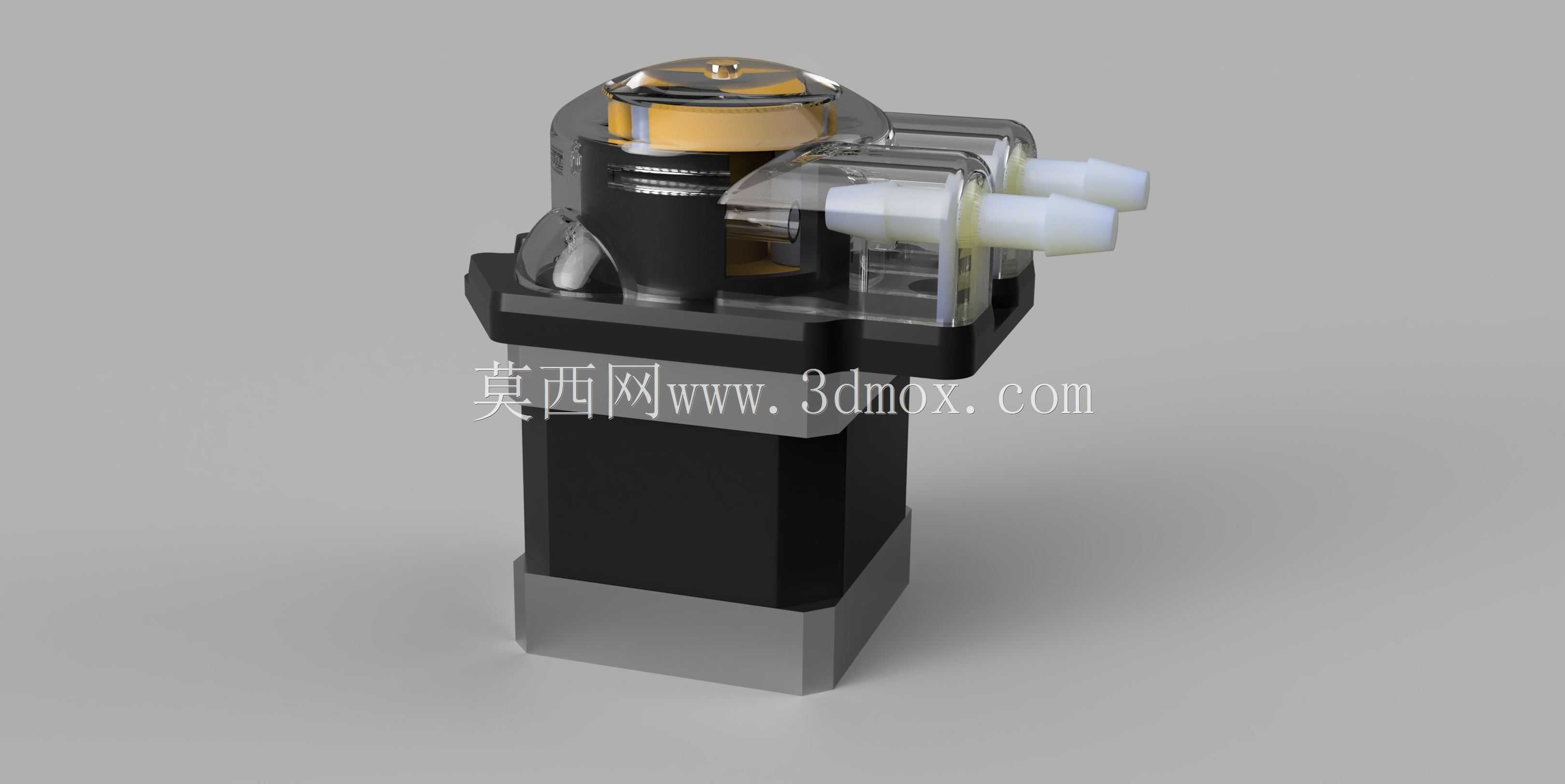

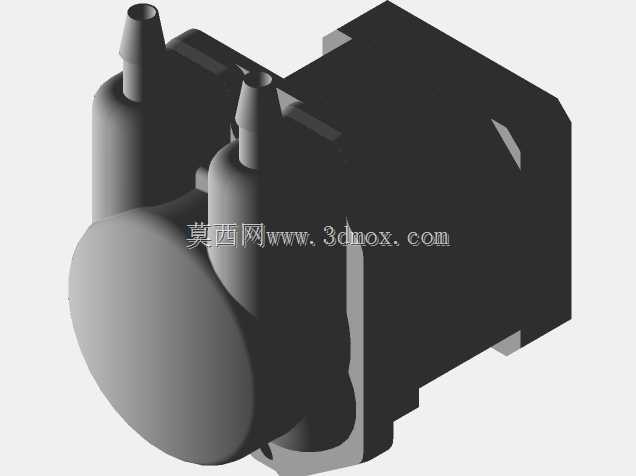

Nema14微型步进驱动蠕动泵结构设计

　　这款微型蠕动泵采用Nema14标准步进电机作为动力源，在小流量流体输送场景中适配性极强，常见于实验室分析仪器、小型医疗设备、桌面级化工滴定装置、3D打印耗材送料辅助系统以及小型水培循环设备中，可实现无阀精准计量输送，避免流体与泵体结构直接接触，杜绝输送过程中的交叉污染问题。从结构设计逻辑来看，泵头采用透明上盖布局，既可以直观观察内部滚轮挤压硅胶管的工作状态，也能快速开盖更换不同壁厚的硅胶管来适配不同流量与流体特性需求，进出液接口采用快插式宝塔接头，可直接匹配常用规格的软质流体管路，无需额外转接接头即可完成管路装配。动力端与泵头端采用同轴直连结构，省去了额外的传动减速组件，既压缩了整体轴向安装尺寸，也减少了传动间隙带来的计量误差，

　　步进电机的步距角特性可配合驱动板实现精准的转角控制，进而实现微升级别的流体输送精度，满足小剂量定量加注、循环输送的工况要求。安装边界上，底部电机采用Nema14标准安装法兰，孔位与安装面尺寸完全适配该规格步进电机的通用安装标准，可直接固定在设备的安装板上，无需额外加工定制转接支架；整体径向尺寸控制紧凑，在多泵并排布置的场景中可大幅节省安装空间，适配多通道流体输送的设备布局需求。功能特性上，该泵具备自吸能力，无需提前灌泵即可完成流体抽取，同时可通过控制电机转向轻松切换流体输送方向，配合不同内径的硅胶管可覆盖从微升到毫升级每转的流量范围，可输送带有微小颗粒的流体、腐蚀性试剂或者粘稠度不高的液态介质，由于流体仅在硅胶管内流动，

　　泵头除管路外的其他部件无需接触输送介质，日常维护仅需定期更换硅胶管即可，维护成本极低。设计过程中重点保证了外部安装尺寸的准确性，泵头与电机的同轴度、接口的位置度都按照实际装配公差做了匹配，可直接用于设备的布局干涉检查、安装工位模拟以及管路走向验证，帮助设计人员在整机开发阶段提前确认泵体的安装空间、管路连接空间，避免后期装配阶段出现尺寸干涉问题。
