立式管道离心泵工业输送结构造型

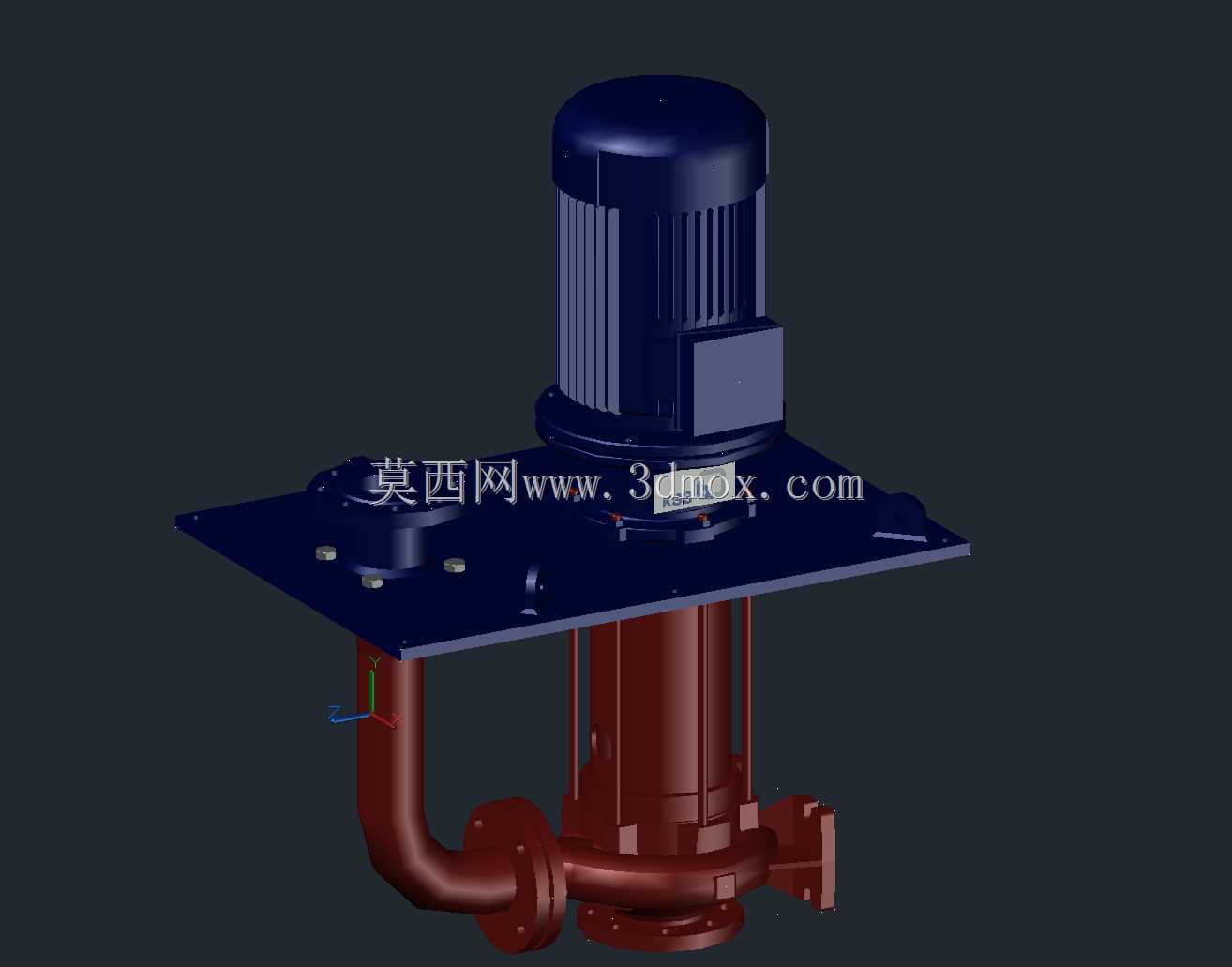

　　该模型呈现的是立式管道离心泵的完整装配形态，设备上部为驱动电机段，下部为泵体与弯管输送段，整体采用同轴竖直布置，适合在厂房空间高度充足而平面占地受限的工况中使用。这类泵常见于循环水系统、工艺流体增压、给排水管路以及中小型工业输送环节，安装时可直接串接在管道走向中，减少额外基础占用。

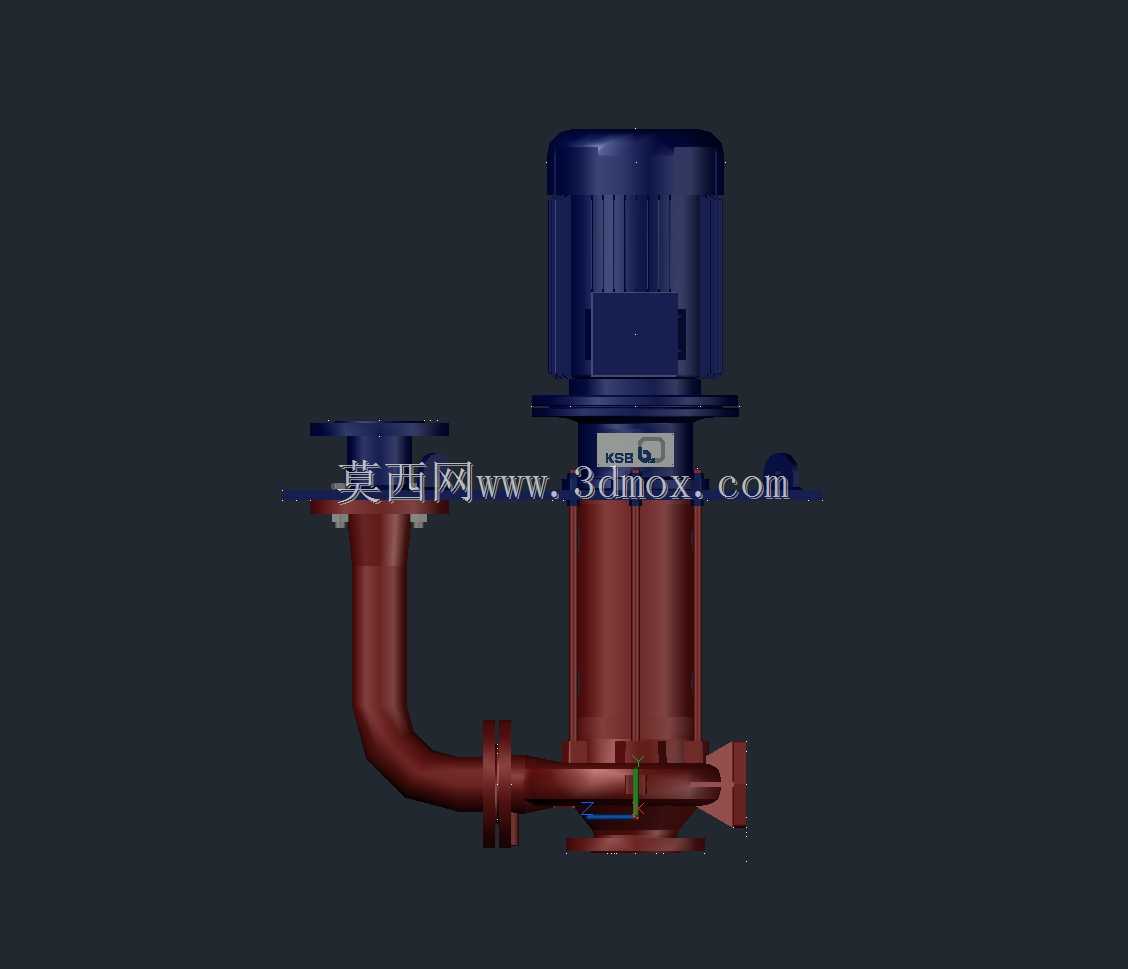

　　从结构表达来看，电机外壳采用带散热筋的筒形造型，顶部端盖、接线盒和底部连接法兰均有明确区分，能够体现驱动段与泵段之间的装配关系。泵体部分保留了进口、出口法兰以及侧向弯管结构，弯管从下部泵腔引出后转向水平接口，便于在管路布局中对接横向管线。法兰盘位置的螺栓孔、连接端面和管道壁厚均通过三维形体表现，选型人员可据此判断管口方位、检修空间和管路干涉风险。

　　设计思路上，立式结构把电机重量沿泵轴中心线传递，泵轴与电机轴保持竖直同心，有利于缩短传动链并降低占地。模型中电机支座、泵壳、弯管和底部接口之间层级清楚，能够用于设备布置校核、泵组基础示意、管道走向预览以及教学演示。实际工程中，此类泵组需要在周围预留电机吊装、叶轮检修、法兰拆装和阀门操作空间；若布置在靠墙或设备密集区域，侧向弯管的转向会直接影响维护可达性。

　　外形边界方面，上部电机直径决定了顶部防护和散热空间，下部弯管向外延伸形成最大侧向轮廓，进出口法兰面则是与管道连接的关键基准。建模时应重点控制电机轴线、泵腔轴线、法兰密封面和弯管中心线之间的位置关系，避免装配后出现管口错位。底部支撑与连接部位需要承受泵体重量及管路载荷，三维布局中还应核对地脚、支腿或管道支撑的位置，保证运行阶段振动传递可控。

　　该造型不追求内部流道的精细仿真，而更强调设备外观、接口方位和安装轮廓，适合在工厂总图、泵房布置、设备清单可视化以及机械结构方案沟通中使用。通过模型可以直观看出泵组高度、弯管伸出方向、电机维护面和法兰连接面，为后续管道设计、基础预留和现场安装提供参照。
