冰箱盖输送翻转提升工位设备结构

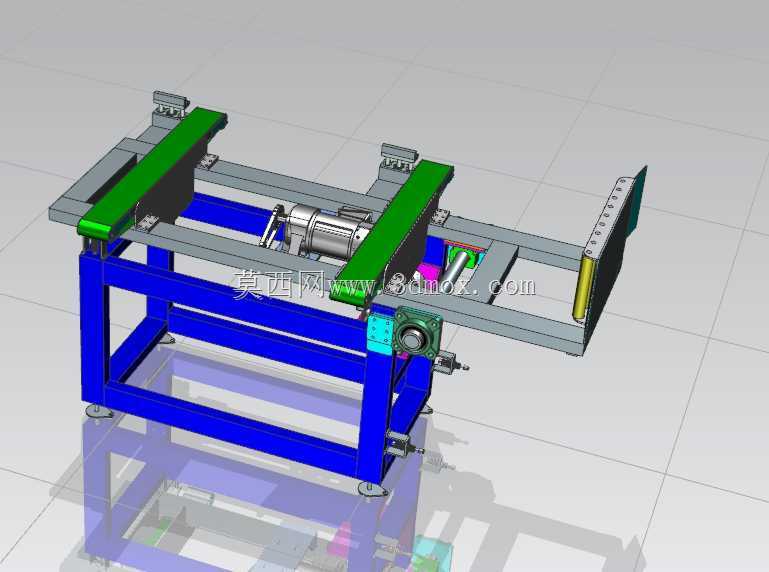

　　该设备主要面向家电制造车间的冰箱总装工序，布置在预装线与总装线的衔接工位，解决冰箱盖类扁平工件从低位输送线到人工装配工位的高度差转运与姿态调整需求，替代传统人工抬举翻转的作业模式，降低工位操作的劳动强度，同时匹配自动化产线的节拍要求，可直接嵌入现有输送线体实现工位间的物料自动流转。设备整体采用框架式焊接结构作为承载主体，底部蓝色方管焊接框架为整机安装基座，框架底部配置可调式支撑脚杯，可在安装时调整整机水平度，适配车间地面不平整的安装工况，基座框架的长宽尺寸控制在1200mm800mm范围内，安装时仅需预留1500mm1000mm的地面操作空间，无需额外开挖地基，可直接通过膨胀螺栓固定在车间硬化地面上，

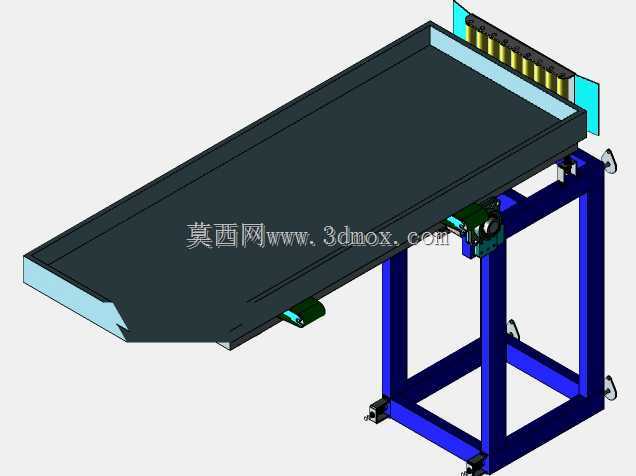

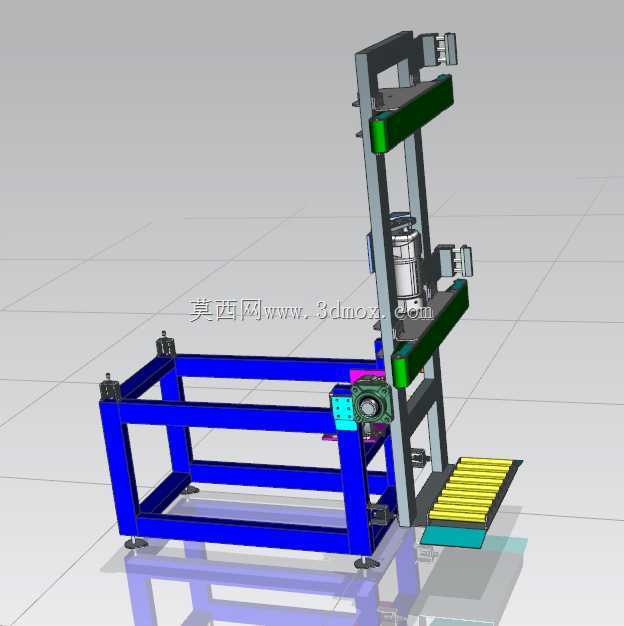

　　也可搭配脚轮实现工位的灵活移动调整。竖直方向的立柱采用标准铝型材与钢板焊接组合结构，兼顾结构强度与安装调试的便捷性，立柱上布置双层输送承载面，每层承载面两侧配置导向限位条，避免工件在输送过程中出现偏移滑落，承载面的驱动单元采用减速电机配合同步带传动，传动平稳噪音低，可根据产线节拍调整输送速度，适配不同产能的生产需求。设备末端配置带防滑条纹的工件承接平台，平台高度匹配人工站立操作的适宜作业高度，工人无需弯腰或抬举即可取放工件，承接平台下方设置缓冲垫，减少工件到位时的碰撞冲击，避免工件表面出现磕碰划伤。翻转机构集成在竖直立柱与底部框架的衔接位置，采用齿轮传动实现承载架的定角度翻转，可将水平输送到位的工件翻转至适合人工取件的倾斜姿态，

　　翻转角度可根据工位操作需求在0-45度范围内调整，翻转动作设置到位检测传感器，避免动作超程造成设备或工件损坏。气路与线路均采用拖链内置布置，沿立柱内侧走线，避免外露线路被工件剐蹭造成损坏，同时方便后期维护时的线路排查。设备的各运动副位置均配置自润滑轴承，减少日常维护的润滑频次，适合车间长期连续运行的工况，所有外露钢结构表面均做喷塑处理，颜色区分清晰，运动部件位置设置明显的安全警示标识，符合车间设备的安全规范要求。该结构可直接拓展适配其他扁平类箱体零部件的工位提升输送，仅需调整承载面的宽度与导向条间距即可适配不同尺寸的工件，无需对主体框架做大规模改动，具备较好的工位适配性。
