金属工件表面处理及废气处理成套产线

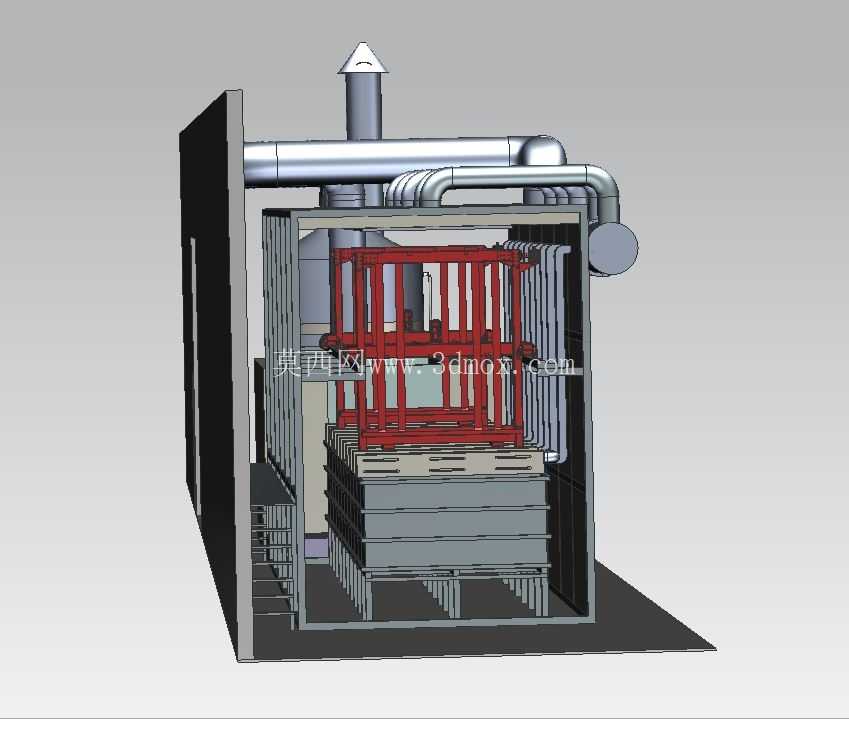

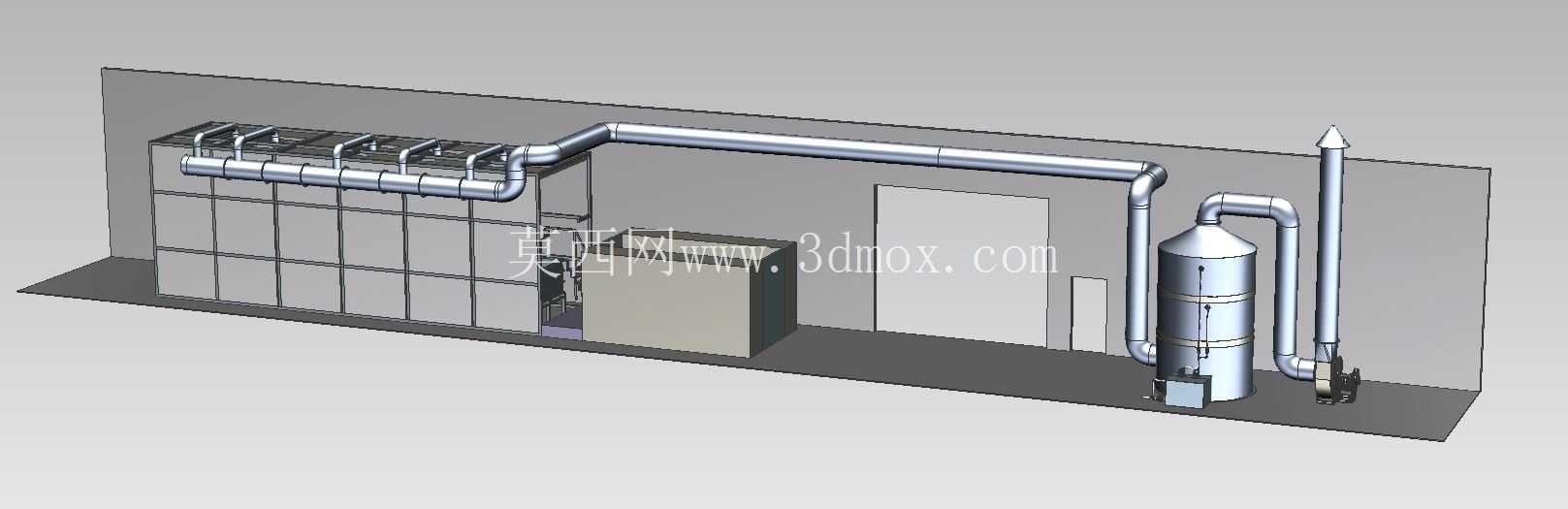

　　这套成套产线的三维布局，核心覆盖金属加工后段的表面处理、工件烘干以及作业过程废气收集处理全流程，主要适配中小型金属结构件加工车间的后处理工序排布，可直接对接前端机加、焊接工序的出料端，完成从工件表面清理、烘干到废气达标排放的全链路作业衔接。从布局逻辑来看，整套系统沿车间墙面做线性排布，最大限度压缩非作业占用空间，左侧封闭隔间为表面处理作业区，配套起重机构可实现工件在工位间的自动转运，无需额外配置人工转运的叉车或手推车，作业区采用全封闭隔断设计，避免表面处理过程中产生的飞溅物、粉尘扩散到车间其他作业区域。

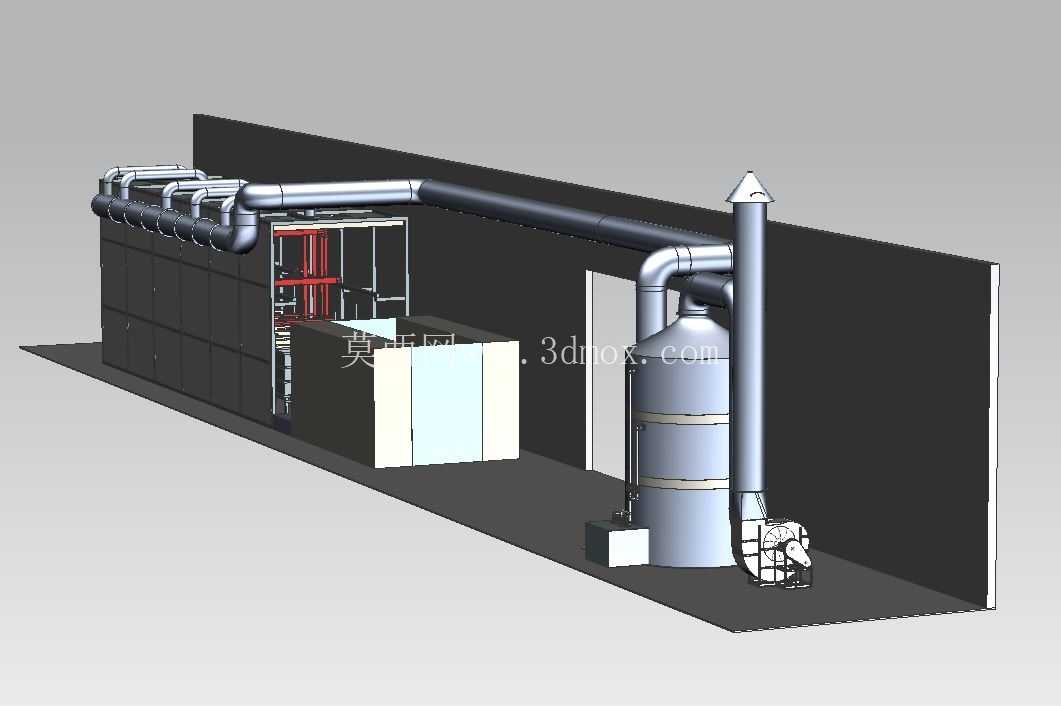

　　紧邻表面处理区的是成品金属烘干炉，炉体采用侧开门结构，与表面处理工位的出料口直接对接，工件完成表面处理后可直接送入炉内完成烘干固化，炉体内部设置分层置物架，可根据工件尺寸灵活调整层间距，适配不同规格金属工件的烘干需求，炉体侧壁预留检修门，方便后期对加热元件、温控组件进行维护更换。废气处理单元布置在产线最右侧，采用喷淋塔作为核心处理设备，通过大口径通风管道与表面处理区、烘干炉的排气口连通，管道沿车间墙面架空铺设，底部预留不低于2.5米的通行净空，避免影响车间内人员及物料转运通行，管道每间隔3米设置一组固定支架，支架与墙面预埋件做刚性连接，同时在管道转角处设置导流板，降低风阻减少管道内的积尘残留。

　　喷淋塔采用立式圆柱结构，底部设置循环水箱，塔内设置多层喷淋层与填料层，可有效吸附废气中的粉尘、挥发性附着物，处理后的废气通过塔顶排气筒达标排放，排气筒高度超出车间屋面1.2米，避免废气倒灌进入车间。整套产线的安装边界控制在长12米、宽3.5米的区域内，所有设备的检修空间均预留于设备外侧，无需额外占用产线内部通道，表面处理区的起重轨道延伸范围覆盖整个作业区与烘干炉进料口，转运行程无死角，轨道承重按照单次最大吊运500kg工件设计，可满足常规中小型金属结构件的转运需求。

　　在细节设计上，通风管道与设备连接处均设置软连接段，可抵消设备运行过程中产生的振动，避免管道长期受振动影响出现焊缝开裂、连接松动的问题，喷淋塔侧边设置检修爬梯与操作平台，方便操作人员定期检查喷淋头状态、更换填料，循环水箱侧边设置排污口，可定期排放箱内沉积的污泥，避免堵塞喷淋管路。烘干炉的加热元件采用均匀排布设计，保证炉内各区域温差控制在±5℃以内，避免工件因局部温度过高出现表面涂层变色、烘干不均的问题，炉门采用密封胶条做全周密封，减少热量散失降低运行能耗。表面处理作业区的隔断采用透明钢化玻璃与彩钢板组合结构，既可以隔绝内部作业产生的有害物扩散，也方便外部人员观察内部作业状态，作业区侧面设置安全门，门体配置安全联锁装置，门体开启时起重机构自动停止运行，避免作业过程中出现安全事故。整套系统的管路走线全部沿支架规整排布，电气线路与通风管道分层布置，避免管路交叉干扰，所有外露的金属构件均做防腐防锈处理，适配车间内的作业环境，减少后期维护成本。
