冰箱盖翻转输送工装设备结构设计

这套翻转输送结构的设计初衷，是解决冰箱总装线前段箱盖类工件的工位转运姿态调整痛点——在冰箱预装环节，箱盖从冲压或发泡工位下线时，通常是开口朝上的堆叠状态，而到总装扣合工位时，需要将工件翻转至开口朝下、定位面与箱体预装位对齐的姿态，传统作业要么靠人工翻转，劳动强度大且翻转角度一致性差，容易磕碰工件表面涂层，要么用通用翻转机，无法适配冰箱盖这类大尺寸薄壁件的承托需求，容易造成工件变形。

从结构布局来看，底部采用矩形钢管焊接的一体式机架作为整个设备的安装基准，机架底部配置可调脚杯，可在安装时调节整体水平度，抵消车间地面的平整度误差，可调范围在±15mm以内，机架整体的长宽尺寸控制在1200mm×800mm区间，安装时只需要预留周边300mm的操作维护空间即可，不需要额外开挖地坑，可直接放置在车间硬化地面上固定，适配现有产线的快速改造需求，不需要大规模调整原有产线的布局。

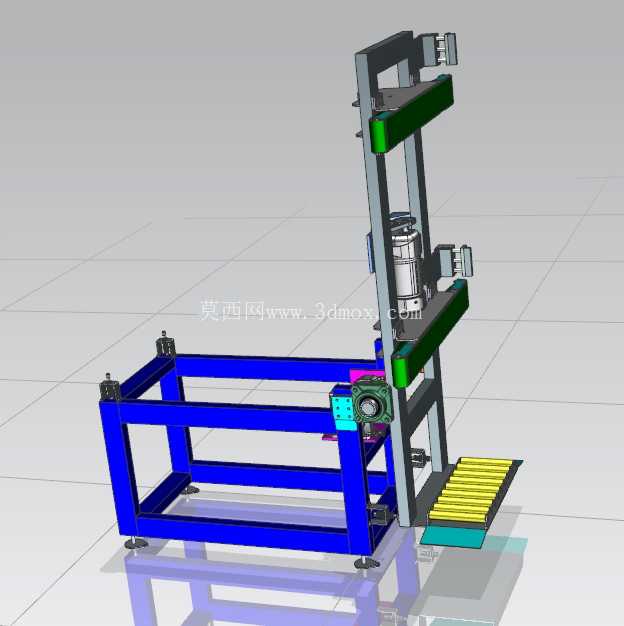

翻转执行部分采用立式门架结构安装在机架的单侧，门架上配置两组平行的承托臂，承托臂表面包覆软性防滑材质，避免接触工件时造成表面划伤，承托臂的间距可根据不同型号冰箱盖的宽度进行调节，调节范围覆盖400mm到700mm，适配多规格箱盖类工件的生产需求。翻转驱动采用减速电机配合回转支承的结构，相比传统的气缸翻转结构，电动翻转的角度控制精度更高，可在0到90度区间内任意位置停留，翻转过程的速度可通过驱动参数调节，启动和停止阶段设置缓速区间，避免大尺寸工件翻转时的惯性冲击，防止工件从承托臂上滑落。

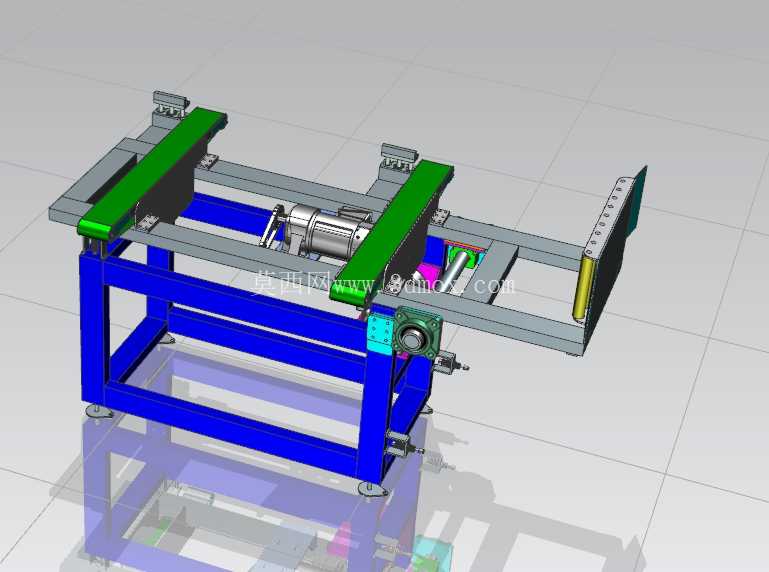

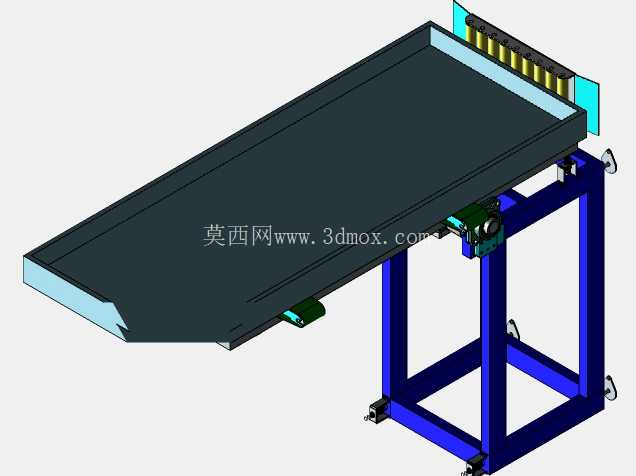

工件输送部分分为两段，底部机架上设置的水平输送段负责承接上游工位输送来的箱盖工件，当工件输送到预设位置时，光电检测开关触发定位机构动作，将工件固定在翻转位，之后翻转机构带动承托臂托住工件完成90度翻转，将工件转移到立式门架侧部的倾斜出料工位，出料工位设置的防滑踏步式输送面，可将调整好姿态的工件平稳输送到下游总装工位，工人可直接在出料位取件进行装配，不需要额外调整工件姿态。

在设计细节上，整个翻转机构的走线全部采用拖链内置布局，避免设备运行过程中线缆外露造成的剐蹭风险，所有转动副位置都配置了密封式轴承，减少车间粉尘进入转动部位造成的磨损，延长设备维护周期。机架的焊接位置全部做了去应力处理，焊接后整体加工安装基准面，保证门架安装的垂直度误差控制在0.1mm/m以内，避免翻转过程中出现卡滞或工件偏移的问题。

这套结构可直接对接自动化生产线的输送节拍，翻转输送的单循环节拍可控制在8秒以内，完全匹配冰箱总装线每分钟6到8件的生产节奏，相比人工作业，可减少该工位2名作业人员的配置，同时避免人工翻转过程中造成的工件磕碰损伤，降低产品不良率。除了冰箱盖类工件，调整承托臂的结构形式后，也可适配其他家电类大尺寸薄壁壳体工件的翻转转运需求，比如洗衣机外桶、空调面板等工件的工位姿态调整，具备一定的通用性。在安装边界上，设备整体的最高点距离地面1800mm，不会和车间现有顶部的照明、管线等设施产生干涉，进料端的输送面高度可根据上游产线的输送高度做±50mm的调整，出料端的高度匹配人工操作的最佳取件高度，控制在距离地面900mm左右，减少工人取件时的腰部弯曲幅度，降低长期作业的疲劳度。
