SMT电路板手工焊接定位工装结构

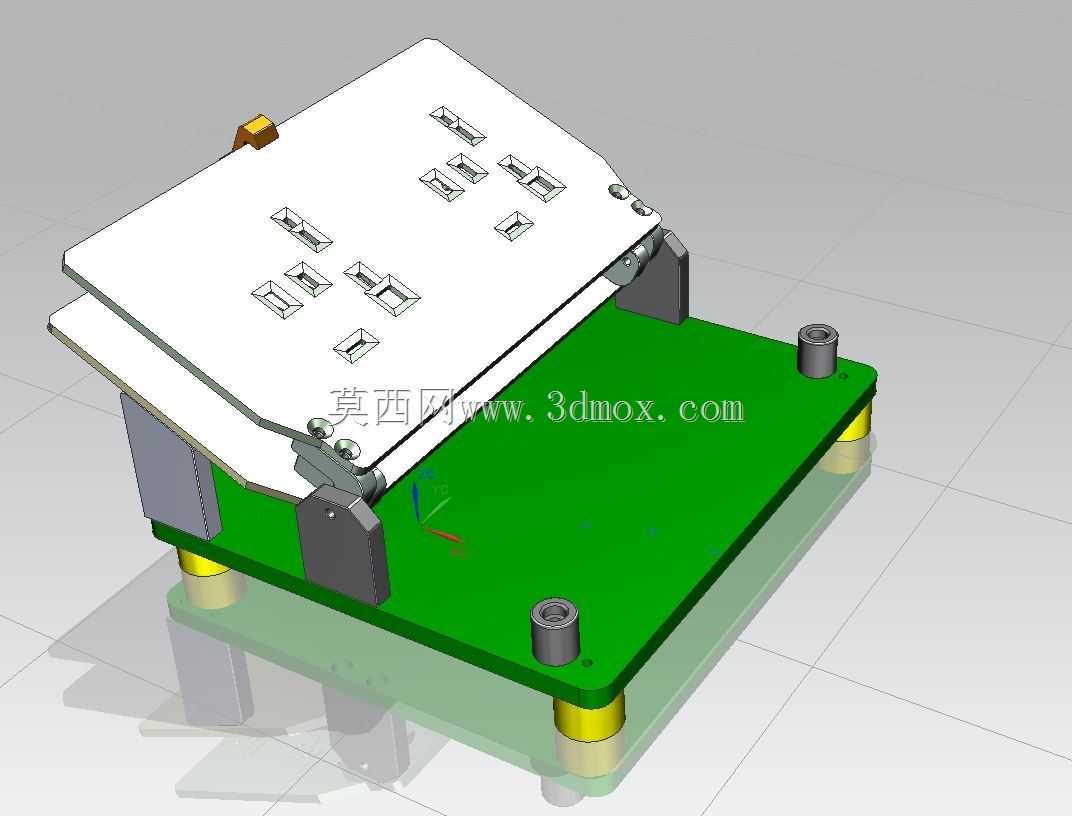

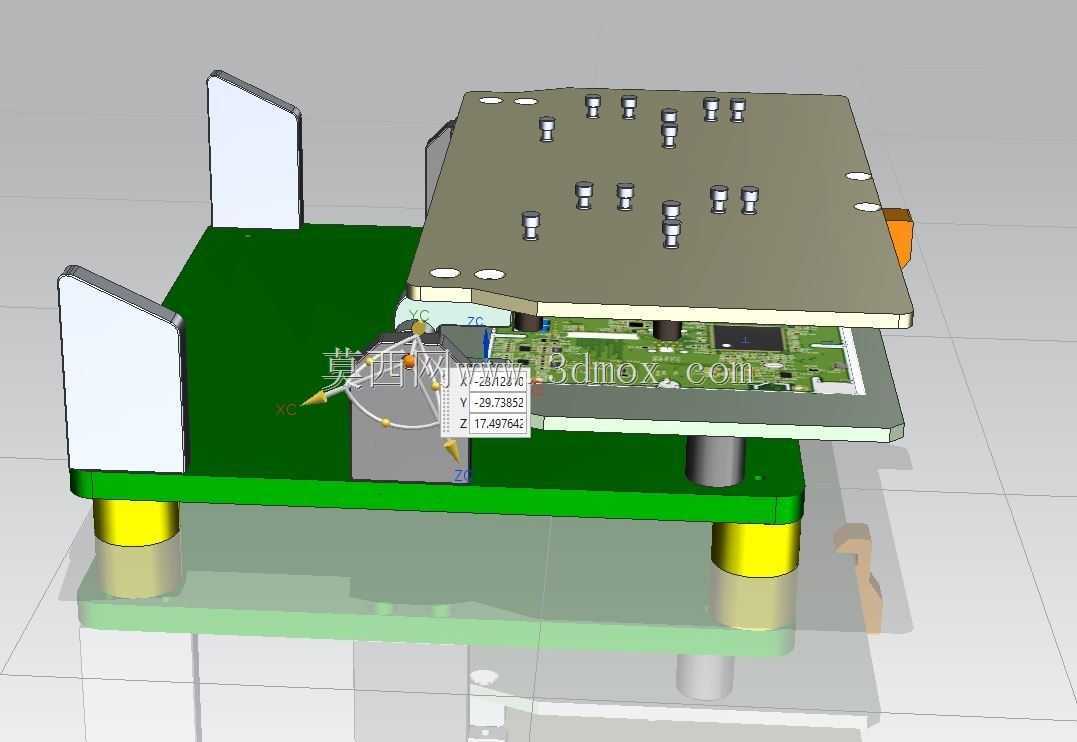

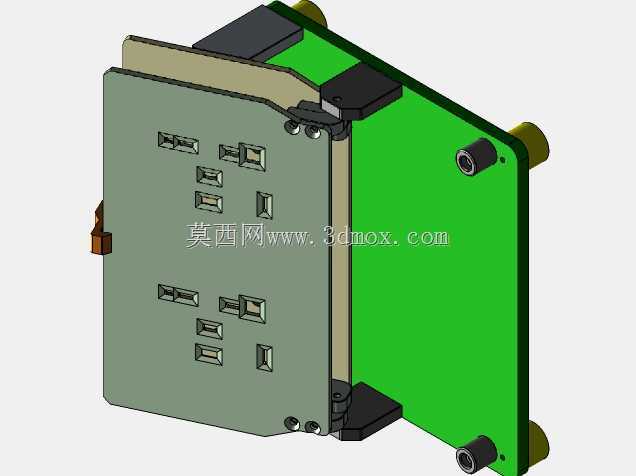

　　这套工装针对小批量SMT电路板返修、样板手工焊接场景设计，解决手工焊接过程中电路板移位、引脚对位不准、焊接压力不均导致的虚焊、连锡问题，常见于电子样板试制车间、售后维修工位、小批量电子加工产线的补焊工序。工装采用上下翻盖式结构，下底板设置与目标PCB轮廓完全匹配的定位型腔，型腔边缘预留0.15mm的单边间隙，既方便电路板取放，又能限制焊接过程中PCB的水平窜动，型腔内部对应电路板上的避让孔、接插件位置做了下沉避空，避免焊接时压伤板上已贴装的元器件。上盖板采用透明绝缘材质制作，对应需要手工焊接的引脚位置开设精准的让位孔，孔位边缘做0.2mm的倒角处理，防止焊锡飞溅粘在盖板表面影响后续定位精度，

　　同时透明材质可以让操作人员实时观察焊接位置的对位情况，不需要反复掀开盖板确认。工装的锁紧结构采用侧面快速夹钳，夹钳的压头位置套有硅胶缓冲套，闭合时的压紧力控制在15-20N区间，既可以保证上盖板与PCB表面贴合紧密，不会因为焊接时的外力导致板件翘起，又不会压损板上的贴片元件。底板下方设置四个等高的防滑支撑脚，支撑脚高度为30mm，让工装底部与工作台面留出足够空间，方便焊接时的线缆、外接测试探针从底部穿过，支撑脚采用防滑橡胶材质，焊接过程中工装不会因为操作人员的手部推力出现滑移。上盖板与下底板之间采用阻尼合页连接，合页的开合阻尼调整到合适区间，掀开盖板后可以在任意角度停留，不需要额外设置支撑结构，取放电路板时操作更顺手。

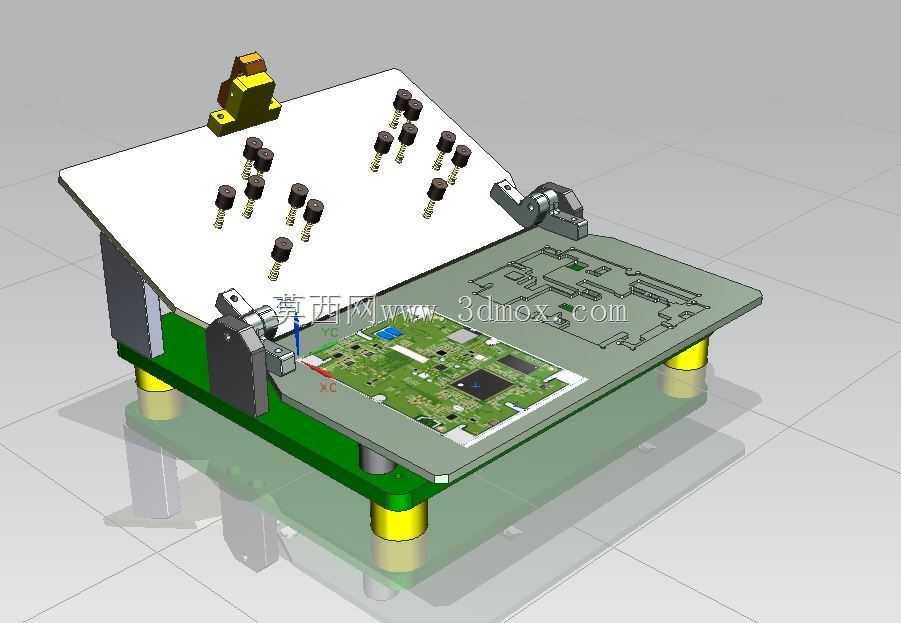

　　定位针采用弹簧顶针结构，对应PCB上的工艺定位孔设置，顶针的头部做圆弧过渡，放入PCB时可以自动导正位置，即使板件的定位孔存在轻微的位置公差，也能顺利放入不会卡滞。工装的整体外形尺寸控制在280mm×220mm×85mm范围内，不会占用过多工作台面空间，适合放置在标准防静电工作台上使用，整体重量控制在1.2kg左右，操作人员可以根据工位需求轻松挪动位置。设计过程中充分考虑了焊接场景的高温影响，所有与焊锡可能接触的金属部件都采用阳极氧化铝合金材质，不会因为焊锡的高温出现变形、粘锡问题，绝缘部件采用耐高温电木与亚克力材质，长期接触烙铁头的余温也不会出现融化、变形的情况。针对不同厚度的PCB焊接需求，

　　上盖板的压紧位置设置了可更换的调节垫片，通过更换不同厚度的不锈钢垫片，可以适配0.8mm到2.5mm厚度的电路板焊接，不需要重新制作整套工装，降低多品种小批量生产的工装投入成本。工装的定位型腔采用嵌入式镶块设计，当需要更换生产的电路板型号时，只需要更换对应的型腔镶块与上盖板让位孔板，就可以快速切换生产品种，换型时间控制在5分钟以内，适合多品种小批量的电子加工场景。在焊接操作时，操作人员只需要掀开上盖板，将待焊接的PCB放入下模型腔，确认定位针对准工艺孔后压下快速夹钳，就可以通过上盖板的让位孔完成对应位置的引脚焊接，焊接过程中电路板不会出现移位，引脚的焊接位置被让位孔精准限定，即使是新手操作人员也能保证焊接位置的一致性，减少因为定位不准导致的返修率。工装的所有棱角位置都做了R2的圆角处理，避免操作过程中划伤操作人员的手部，整体结构没有易脱落的小零件，长期使用不会出现零件掉落至电路板上导致短路的风险。
