双齿辊式矿石破碎设备结构设计

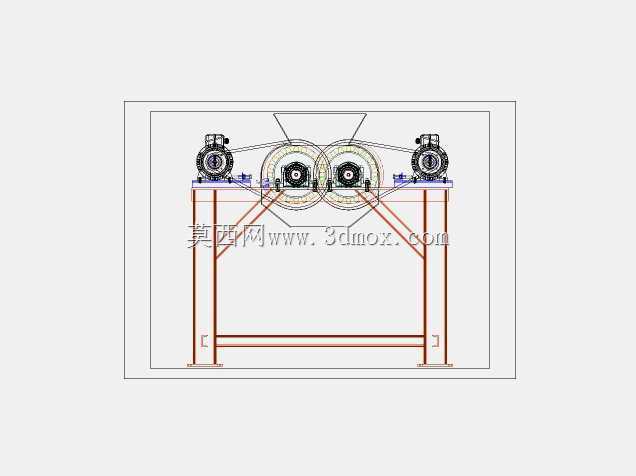

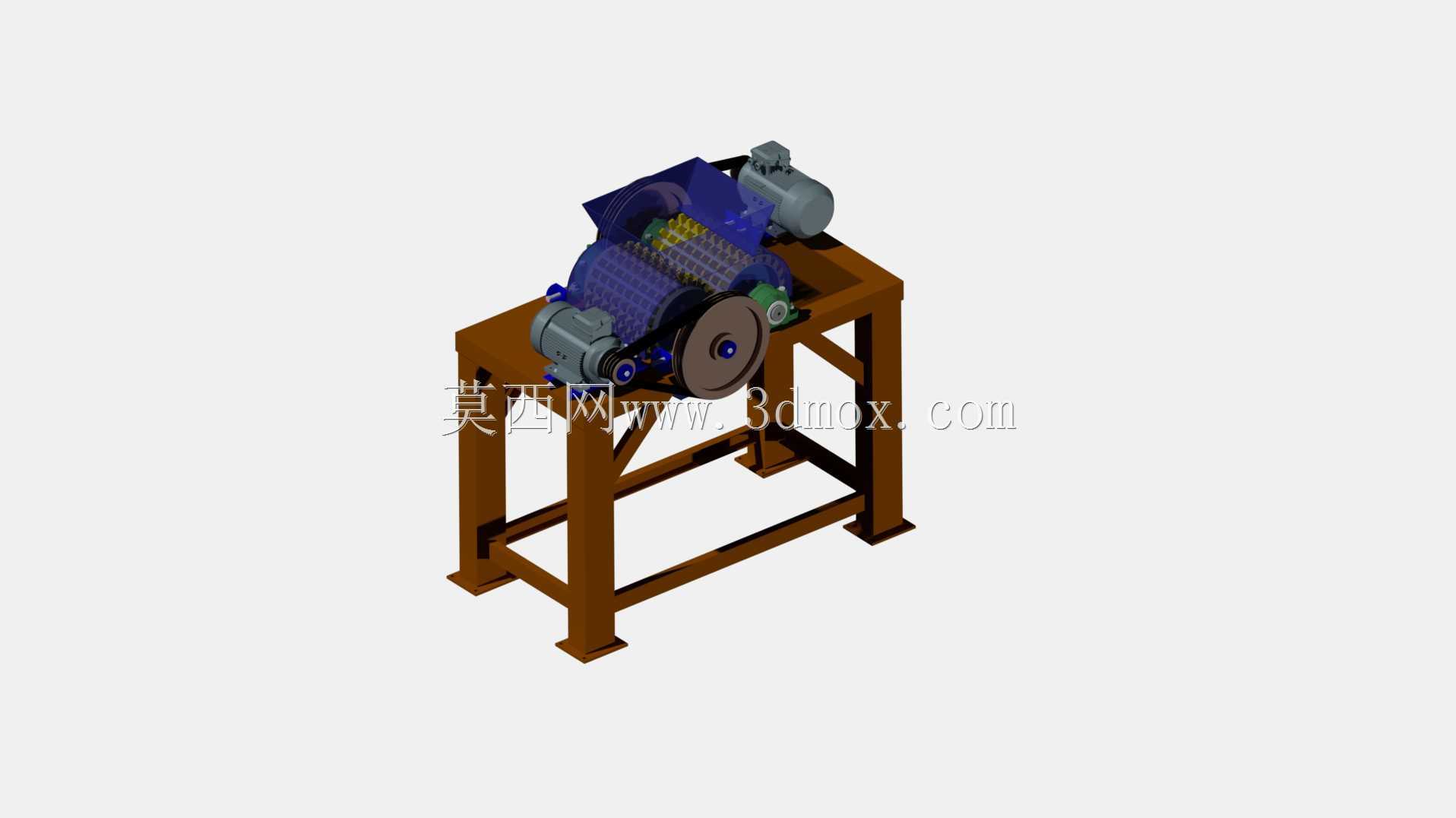

　　这款双齿辊破碎设备主要面向矿山、建材、固废回收等散料处理场景，针对中低硬度物料的中细碎作业设计，可处理煤块、石灰石、炉渣、建筑垃圾等抗压强度不超过120MPa的物料，出料粒度可通过辊间隙调整适配不同下游工序需求，在砂石骨料生产、煤炭分选、矿料预处理环节应用广泛。设备整体采用型钢焊接机架作为承载主体，机架底部设置方形安装脚板，可通过膨胀螺栓固定于混凝土基础，安装时需预留两侧电机检修空间与顶部进料操作空间，整体占地宽度适配常规车间设备排布，进料口上方可对接皮带机出料端或人工投料平台，无需额外设置复杂进料导料结构。核心破碎部件为两组平行布置的带齿破碎辊，辊面采用高锰钢材质齿形结构，齿形排布按照物料咬合角度设计，

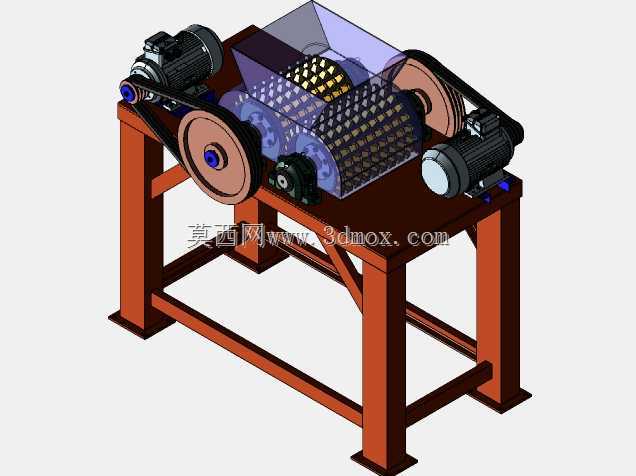

　　可在辊体相对转动时对进入辊隙的物料产生劈裂、挤压、剪切多重作用力，避免传统颚式破碎机过粉碎率高的问题，针对含湿量偏高的黏结性物料，齿形间隙可避免物料黏附堵料，适配南方多雨地区露天矿料处理工况。传动系统采用双电机分别驱动两组辊体的布局，电机通过皮带轮、三角带将动力传递至辊轴端，皮带传动结构可在物料中混入不可破碎硬物时产生打滑过载保护，避免硬冲击损坏辊齿与轴承部件，辊轴两端采用带座外球面轴承安装于机架侧板，轴承座位置设置调整垫片组，可通过增减垫片厚度调整两辊之间的间隙，实现出料粒度在10-50mm范围内的调节。设计过程中重点校核了机架的静刚度，在机架立柱与横梁连接处设置三角加强筋，避免设备重载运行时产生结构形变影响辊系平行度，

　　进料斗采用倾斜导料板设计，可引导物料均匀落入两辊中间的有效破碎区域，避免偏载导致辊体单侧磨损加剧。设备两侧设置皮带轮安全防护罩安装位，实际投产时需加装防护罩避免传动部件外露引发安全隐患，机架底部横梁可预留接料溜槽安装接口，破碎后的物料可直接落入下方输送设备完成连续作业。
