基于PCB设计的数字线路循迹移动装置

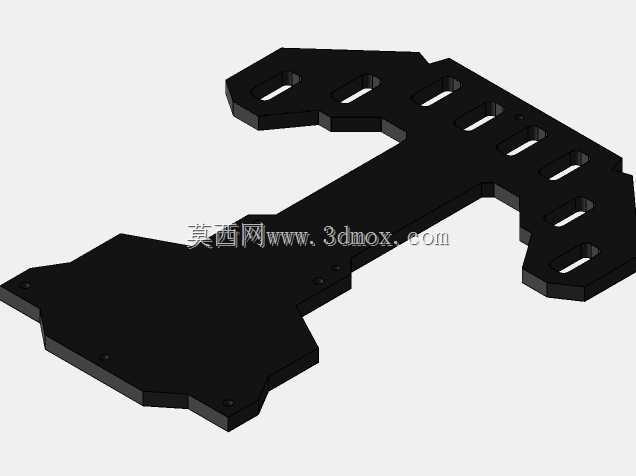

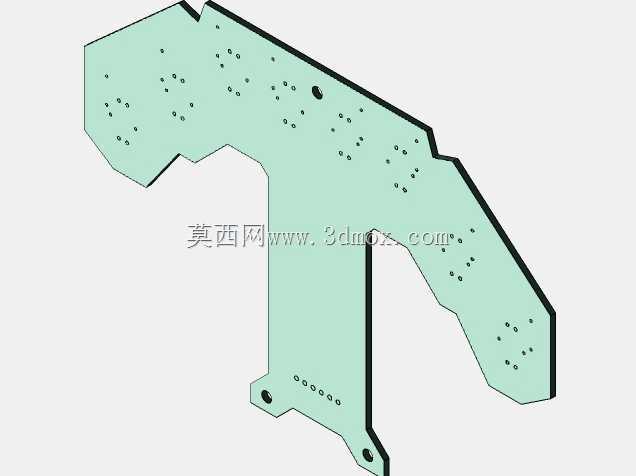

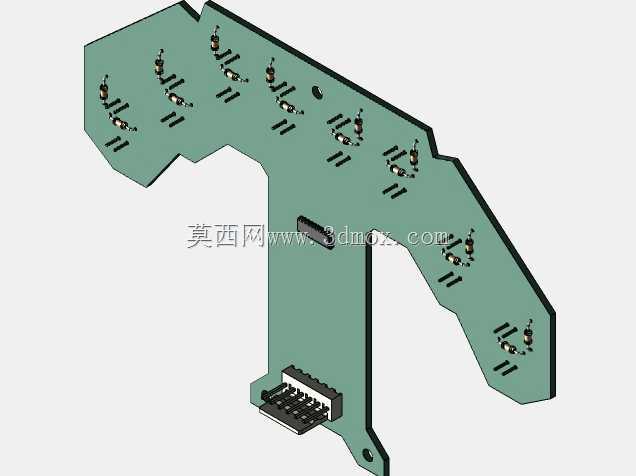

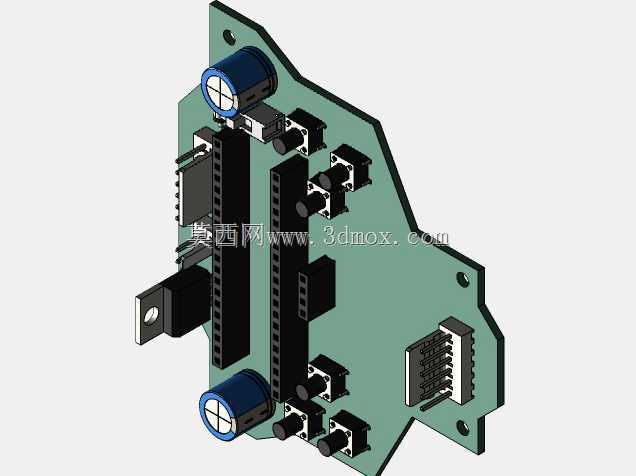

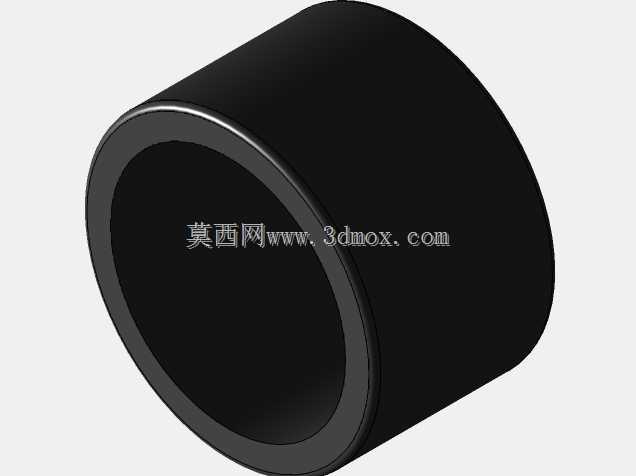

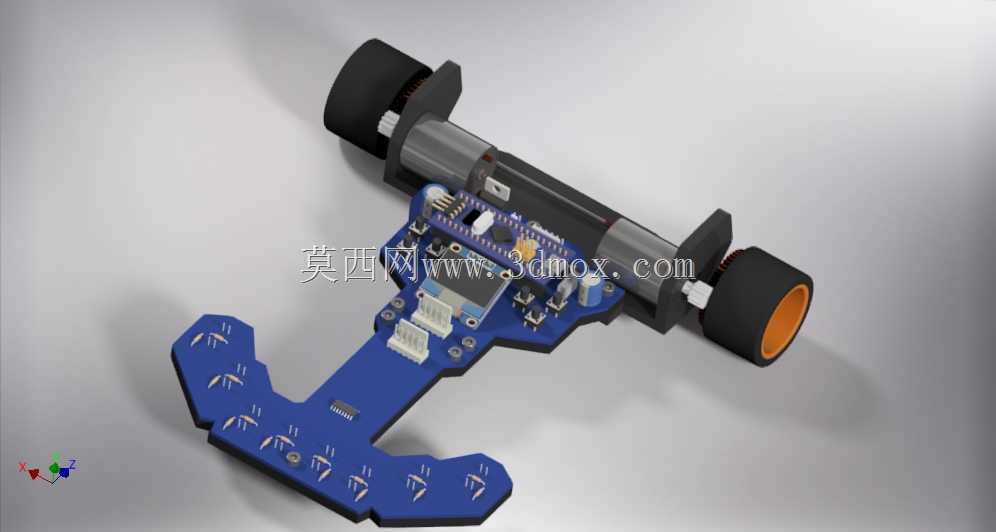

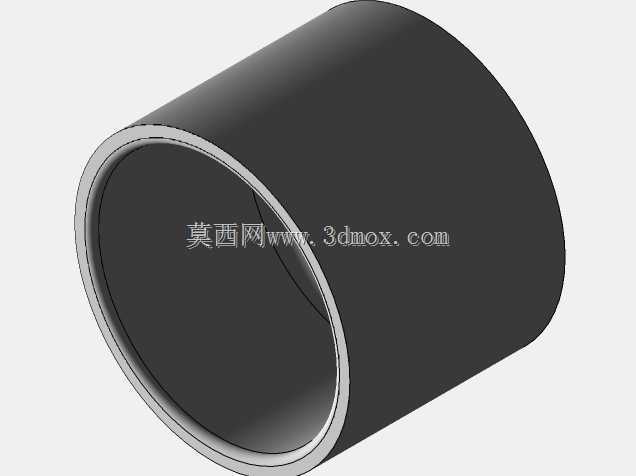

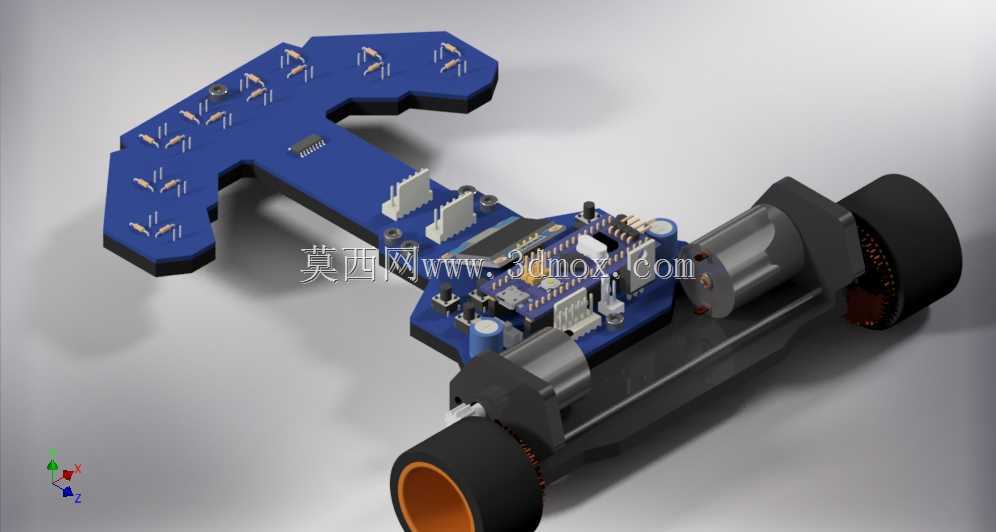

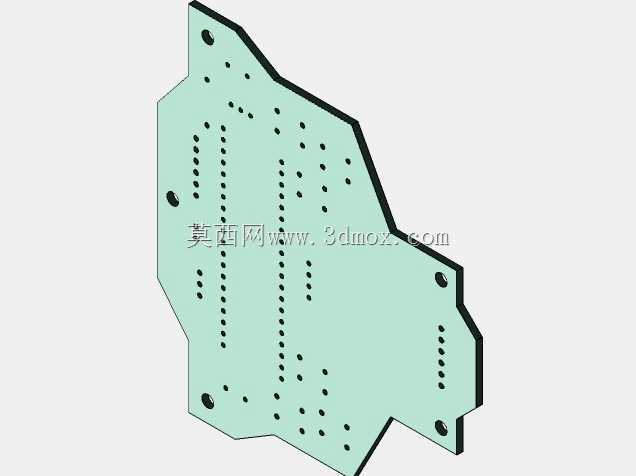

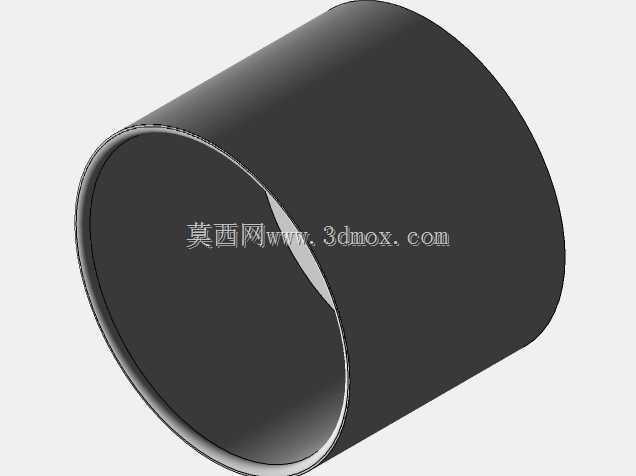

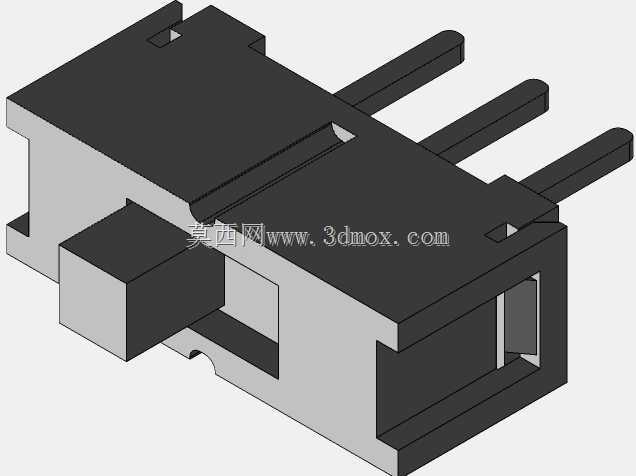

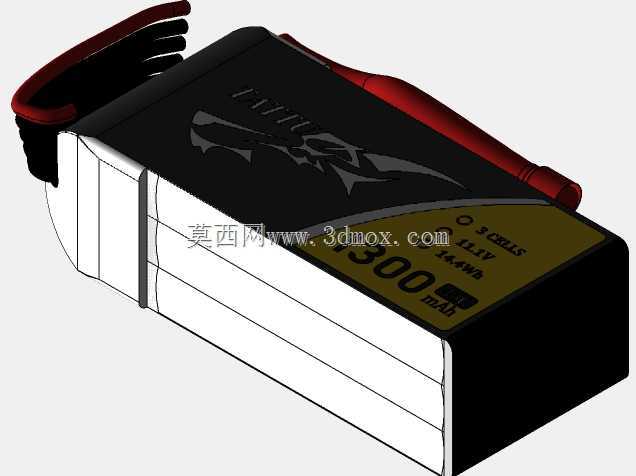

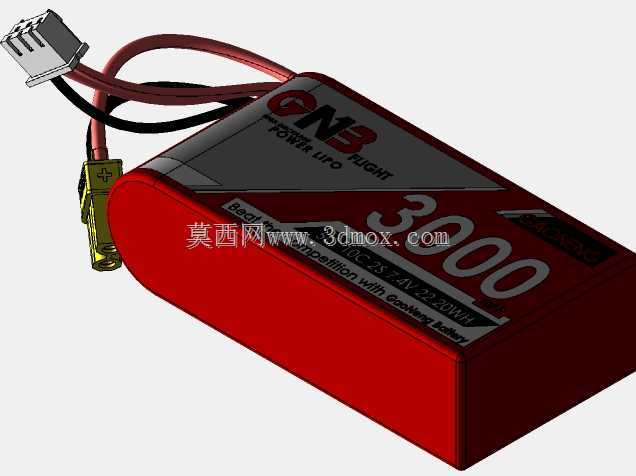

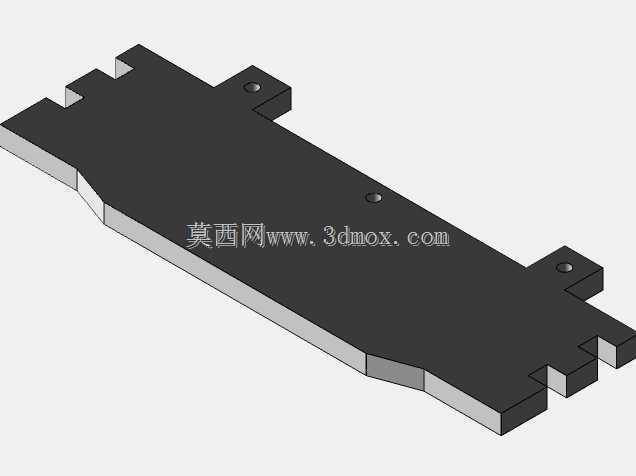

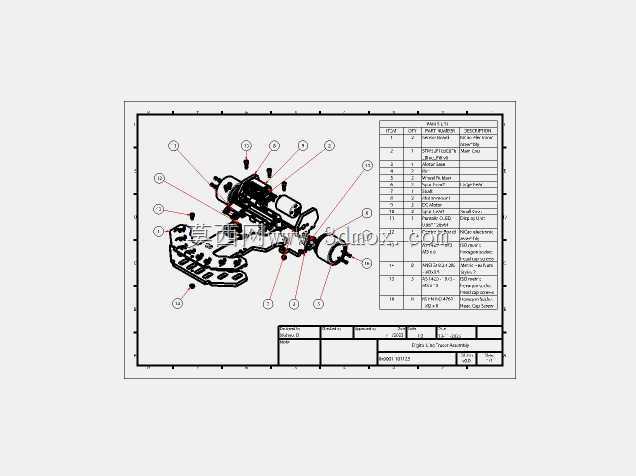

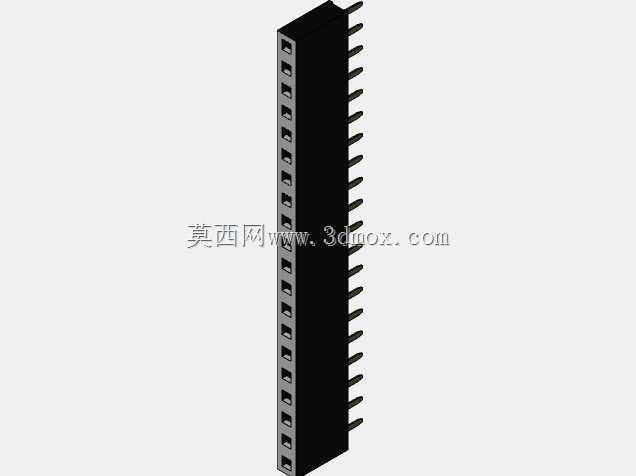

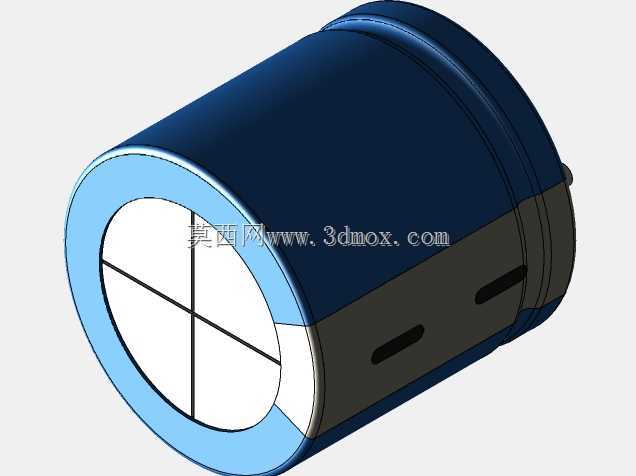

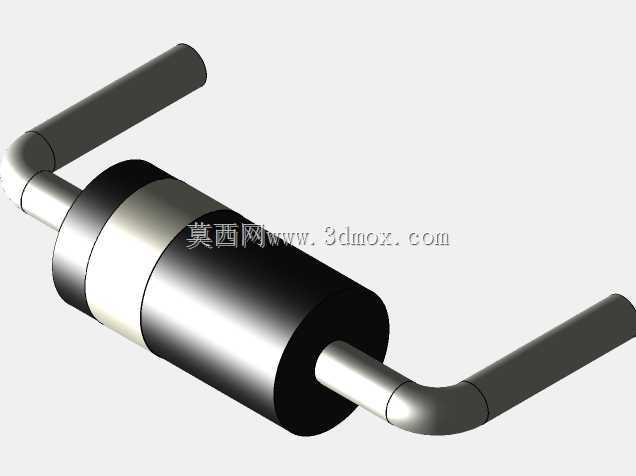

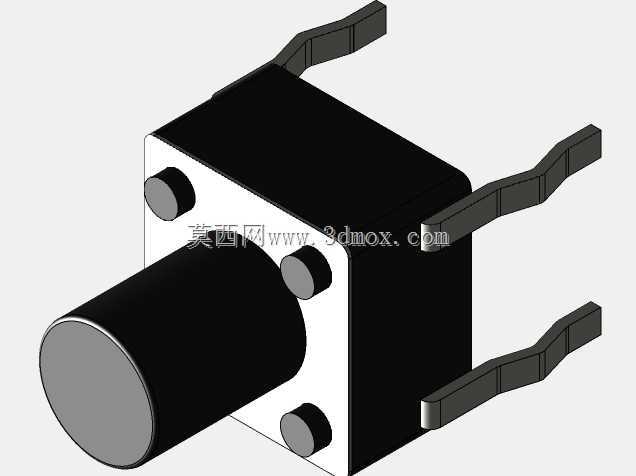

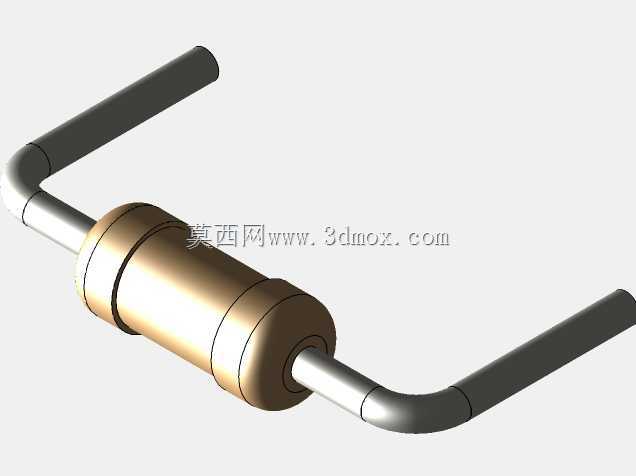

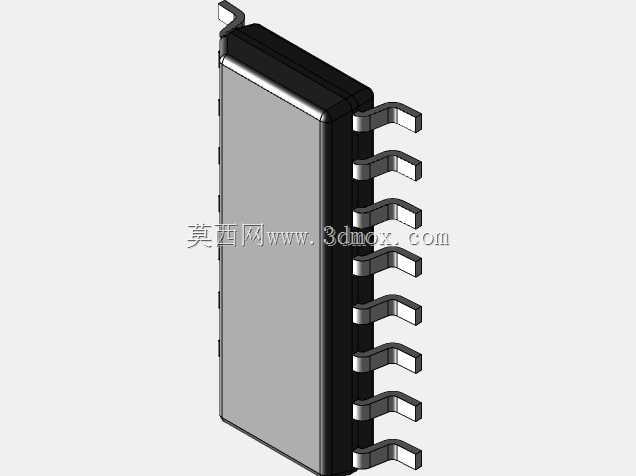

　　这款数字线路跟踪装置，核心应用场景覆盖教学实验平台搭建、小型自动化产线物料导引、青少年科创竞赛参赛装置开发等领域，可实现预设黑色线路的自动识别与路径跟随，无需额外铺设复杂导引轨道，仅需在平整作业面印刷或粘贴高对比度标识线路即可稳定运行。装置整体采用PCB板作为主体承载结构，将控制电路、传感器接口、动力安装位直接集成在主电路板上，省去了额外的结构支撑件，既压缩了整体装配空间，也降低了装配环节的累计误差，主电路板前端采用分叉式多探头布局，可同时覆盖线路两侧及中心区域的信号采集，避免急弯、线路断点处出现信号丢失导致的路径偏离。动力部分采用双轴独立驱动布局，两个驱动轮分别布置在装置重心两侧的同轴位置，轮体采用橡胶外圈增加与作业面的摩擦力，

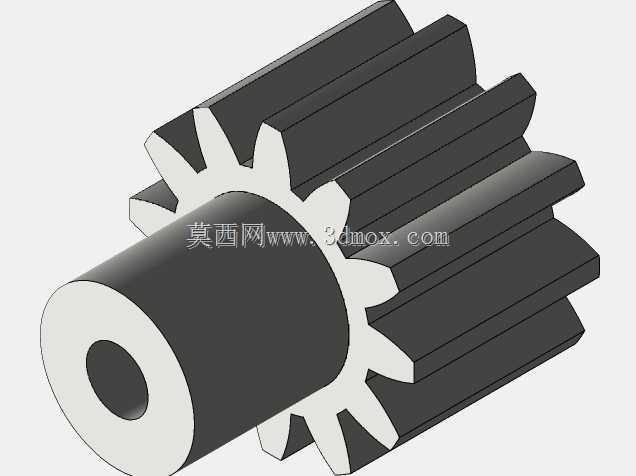

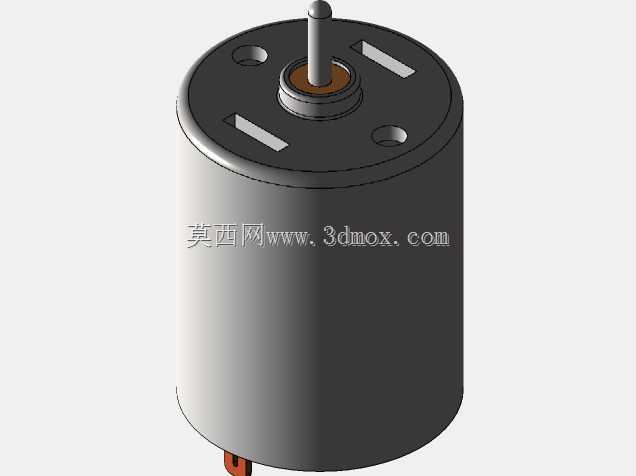

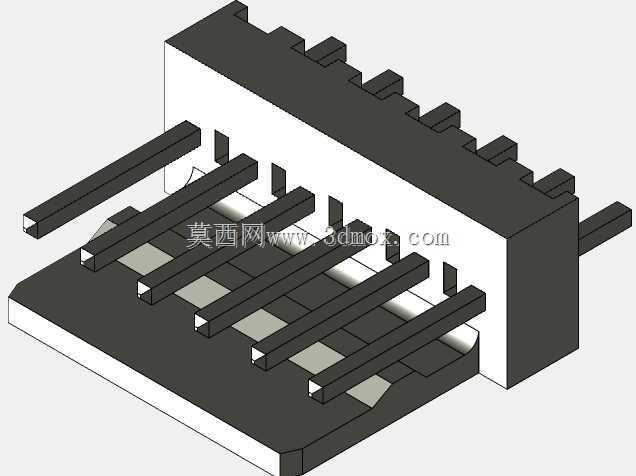

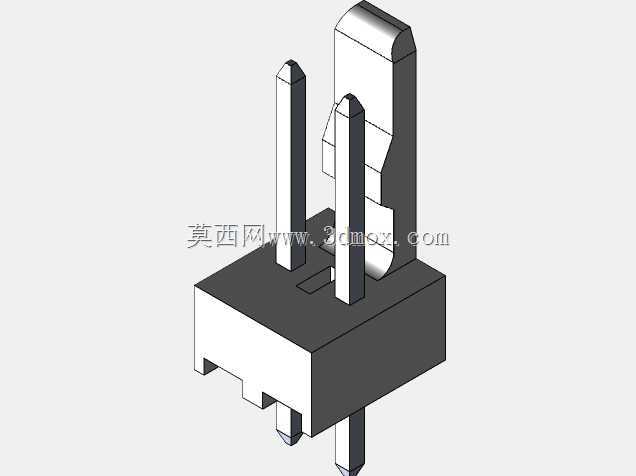

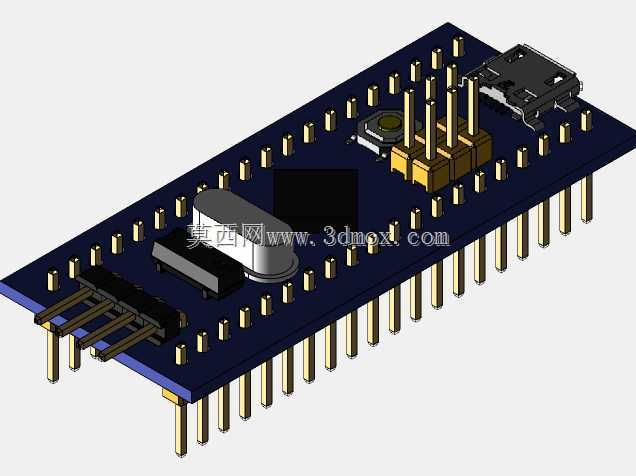

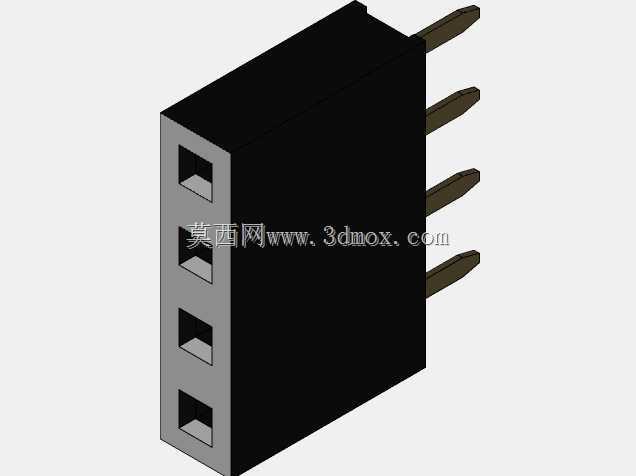

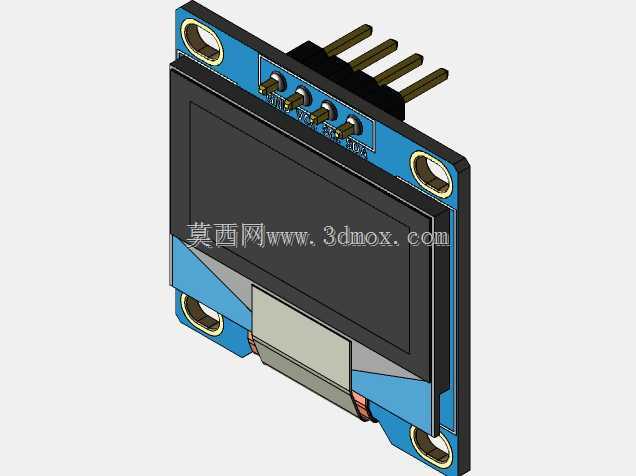

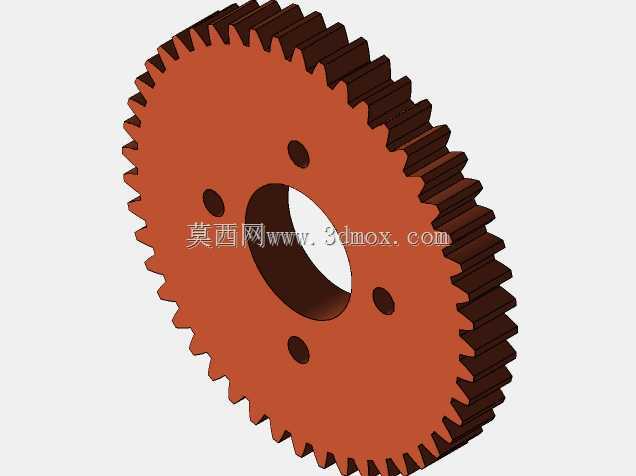

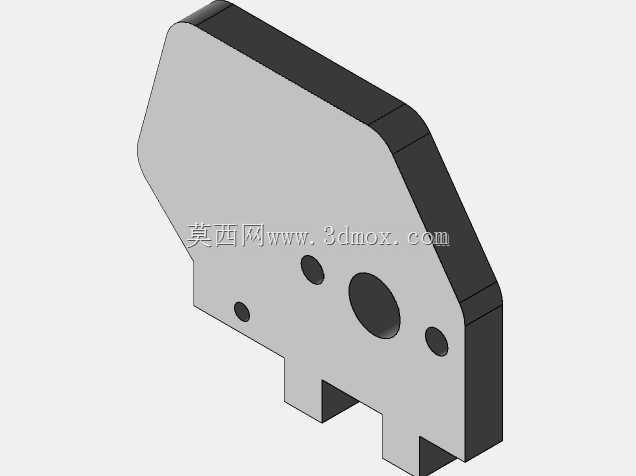

　　动力输出轴直接与减速电机输出端连接，省去了额外的传动齿轮组，减少传动间隙带来的走形偏差，装置尾部预留了万向从动轮安装位，可根据实际负载需求选配不同直径的从动轮，调整整体离地间隙。设计阶段优先考虑了安装边界的适配性，整体宽度控制在常规A4纸幅面的三分之一范围内，长度不超过成年人手掌尺寸，可在狭小的实验台、竞赛场地内灵活转向，传感器探头距离作业面的高度预留了2-5mm的调整区间，可适配不同厚度的线路标识材料，避免因标识贴纸厚度变化导致的检测灵敏度波动。控制模块预留了通用的I2C、SPI接口，可外接显示屏、蓝牙模块等扩展组件，满足不同场景下的功能拓展需求，电路布线时将动力回路与信号回路做了分层处理，

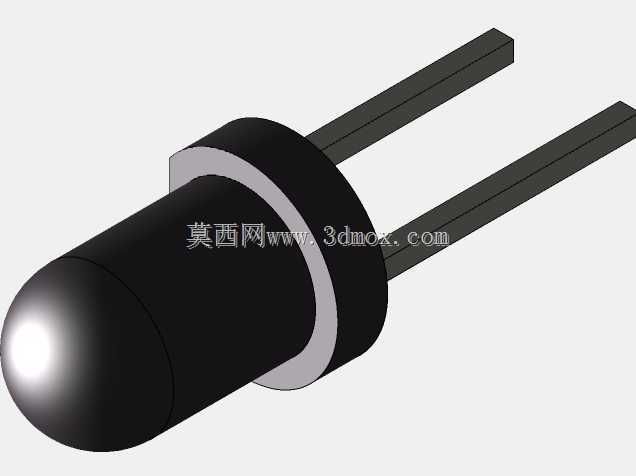

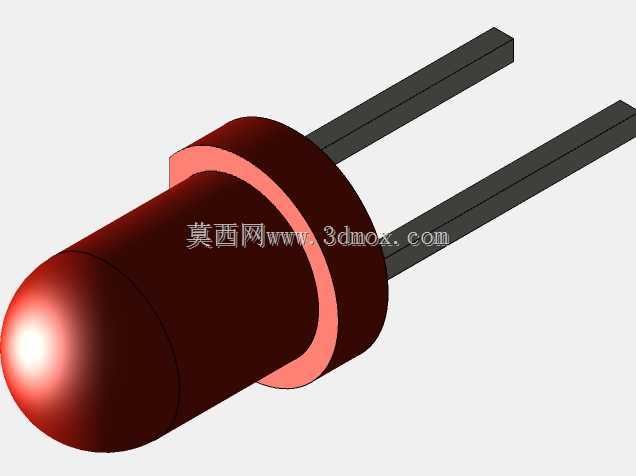

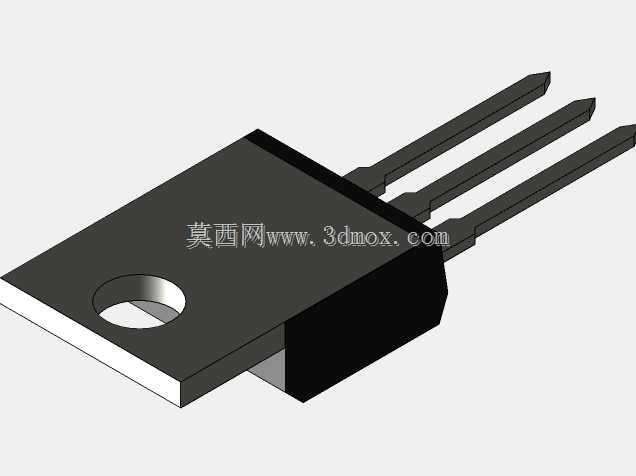

　　减少电机运转时的电磁干扰对传感器信号采集的影响，所有电子元件的焊接位均做了防呆设计，避免装配阶段出现元件反接导致的电路损坏。实际运行时，多组红外探头实时采集下方路面的反射光信号，通过内置的差分算法判断当前装置相对于标识线路的偏移量，动态调整两侧驱动轮的转速差，实现直线路段的匀速跟进、弯道路段的差速转向，在10度以内的小坡度平整路面上仍可保持稳定的循迹效果，不会因轻微路面起伏出现信号误判。
