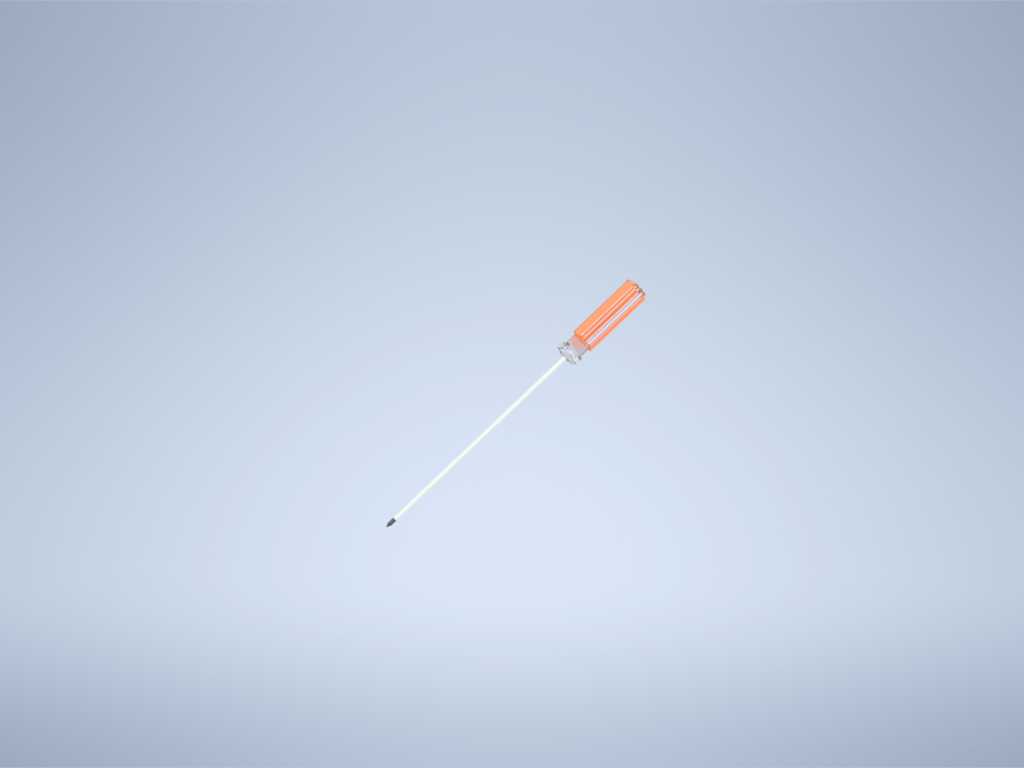

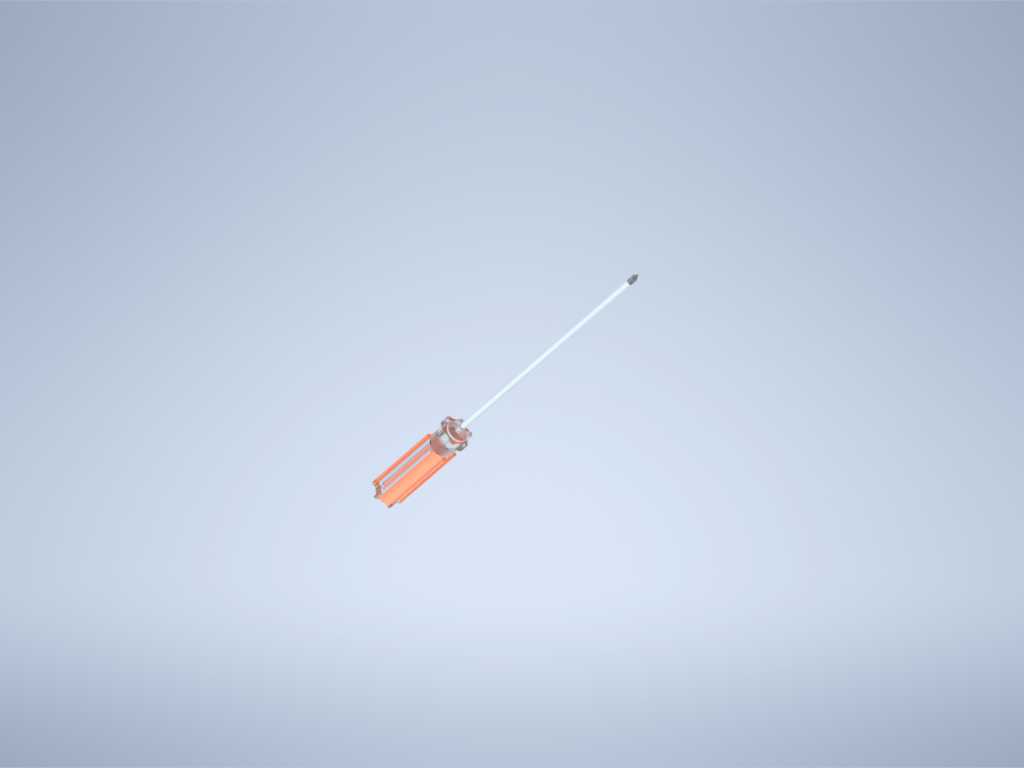

十字槽螺钉旋具三维结构设计

　　这款十字槽螺钉旋具的结构设计，完全围绕一线装配、维修场景的实际使用需求展开，没有多余的装饰性结构，每一处几何特征都对应实际操作中的受力与操作习惯。先从使用场景说起，不管是机床设备的日常维保、电气柜内部元件的装拆、工装夹具的紧固件调整，还是小型机械产品的总装工序，十字螺钉都是应用占比极高的紧固件类型，对应的旋具是每个车间工位、维修工具包中必不可少的基础工具，设计时首先要考虑的就是不同操作场景下的适配性，比如狭窄空间内的操作需要杆部有足够的长度同时保证刚性，频繁拧动的工况下手柄要能传递足够的扭矩不打滑。

　　从功能特性来看，这款旋具为单零件整体结构设计，工作端的十字批头几何轮廓严格对应通用十字槽螺钉的槽型标准，批头的锥度、刃口厚度都经过适配，保证插入螺钉槽后啮合间隙控制在合理范围，既不会因为间隙过大导致拧动时槽口滑脱损伤螺钉镀层或槽型，也不会因为配合过紧导致批头卡滞在螺钉槽内难以脱出。杆部采用等直径细长杆结构，材料选型对应工业级工具的铬钒钢材质特性，建模时杆部的直线度公差在三维结构中通过同轴度约束体现，保证拧动时杆部不会出现偏摆，尤其是在深孔位置的螺钉装配场景，细长杆可以穿过零件的过孔直接接触螺钉头部，不需要额外加装接杆，减少了工具配件的数量，也避免了接杆连接带来的传动间隙。

　　手柄部分的设计充分考虑了人手操作的握持习惯，整体采用符合人体工学的长椭圆柱外形，表面做了细微的防滑纹理结构建模，握持时手掌与手柄的接触面积足够大，拧动时扭矩可以均匀传递到手掌，不会出现局部压强过大导致的操作疲劳。手柄与杆部的连接位置做了圆弧过渡结构，没有尖锐的棱角，避免操作时手部被棱角划伤，同时过渡位置的结构做了加强处理，对应实际使用中经常出现的撬、别等非规范操作的受力需求，防止杆部与手柄连接位置出现断裂。手柄尾部做了平面设计，当需要用手锤敲击旋具尾部辅助拧动锈蚀螺钉时，平面可以均匀承受锤击力，不会因为尾部圆弧导致锤击滑脱。

　　设计思路上，没有采用批头可更换的分体式结构，而是采用整体式单零件设计，主要是针对固定规格十字螺钉的高频使用场景，整体式结构的传动刚性更好，没有分体结构的连接间隙，拧动时的力传递更直接，适合生产线固定工位的重复装配作业，不需要频繁更换批头，也不会出现批头丢失、连接松动的问题。建模过程中，批头的工作端面做了轻微的倒角处理，既可以方便快速对准螺钉的十字槽，减少对准时间提升装配效率，也能避免批头端部的尖锐棱角划伤螺钉表面的防锈镀层。杆部与手柄的连接位置，在三维结构中做了埋入式的嵌合结构模拟，杆部的一端直接埋入手柄内部足够的深度，保证大扭矩拧动时杆部不会在手柄内出现转动打滑的情况。

　　从外形尺寸与安装边界来看，这款旋具的总长度适配大多数常规操作场景，杆部长度可以覆盖常见的沉孔、深槽位置的螺钉装配需求，手柄的外径尺寸适合成年人手掌握持，不会因为过细导致握持时压强过大，也不会因为过粗导致手指无法完全环绕施力。整体的最大外径出现在手柄位置，在狭窄空间操作时，只要空间尺寸大于手柄外径，就可以正常操作，杆部的直径远小于手柄直径，可以伸入更小的过孔内完成螺钉装拆。整个模型的所有几何特征都做了合理的圆角过渡，没有应力集中的尖锐直角，对应实际加工时的工艺性，不管是杆部的车削加工、批头的铣削成型，还是手柄的注塑成型，所有结构都符合量产加工的工艺要求，没有无法脱模、无法加工的倒扣或极端薄壁结构。

　　在实际的设备维保场景中，这类十字旋具经常需要配合不同的施力方式使用，比如快速拧动时可以用手掌抵住手柄尾部，用手指转动杆部实现快速旋合，大扭矩拧紧时可以用整只手握住手柄施加圆周力，需要更大扭矩时还可以用扳手夹住杆部的六角辅助面（这款模型的杆部靠近手柄位置预留了对应的夹持平面结构），借助扳手延长力臂提升拧紧扭矩，这些实际使用中的操作需求，都在三维结构设计时做了对应的特征预留，没有出现结构缺失导致的使用场景受限问题。另外，模型的整体重量分布经过优化，重心靠近手柄握持位置，长时间握持操作时不会因为重心过于靠前导致手部疲劳，适合长时间的连续装配作业。
