HRSG热回收蒸汽发生器HP蒸发器模块结构

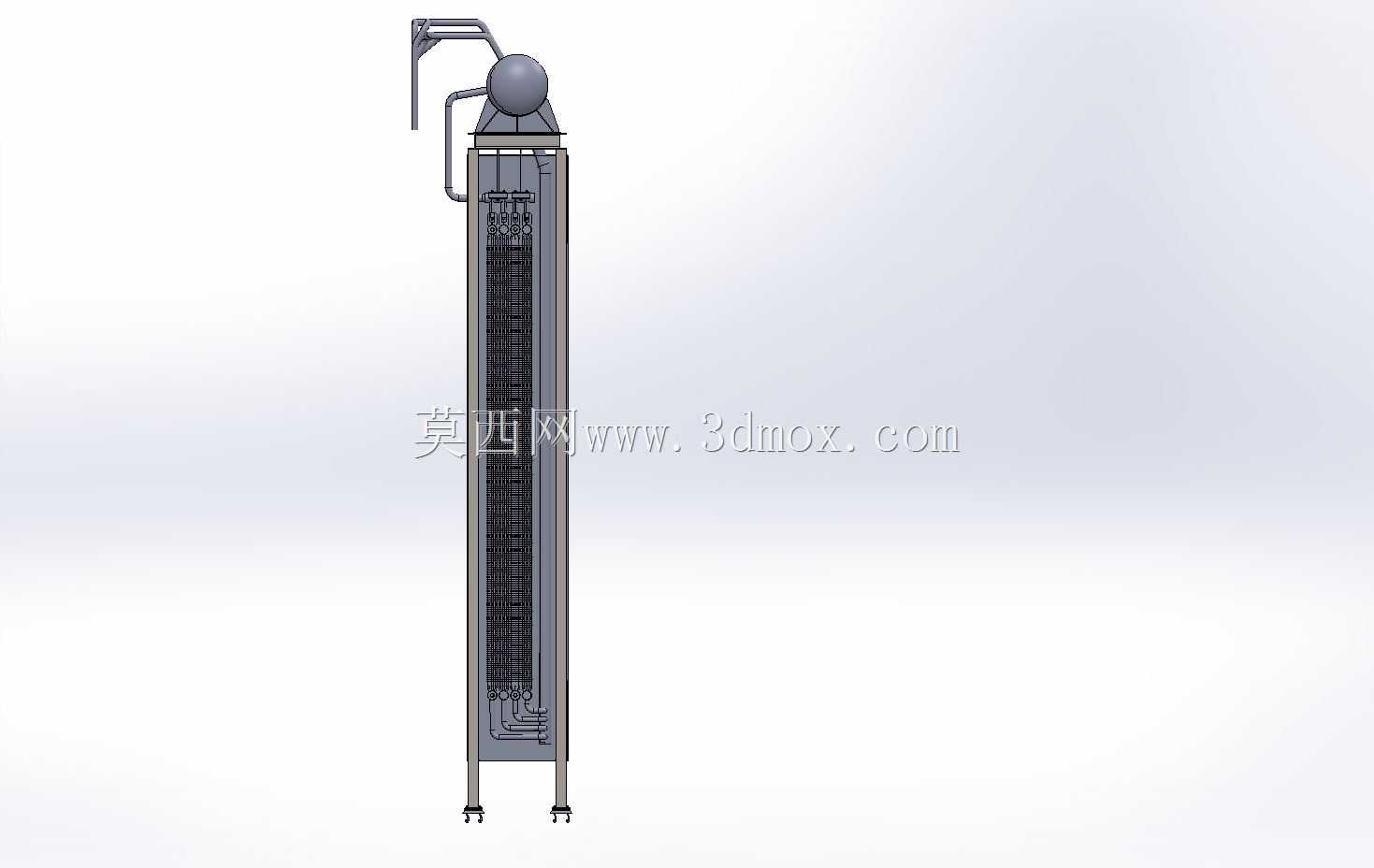

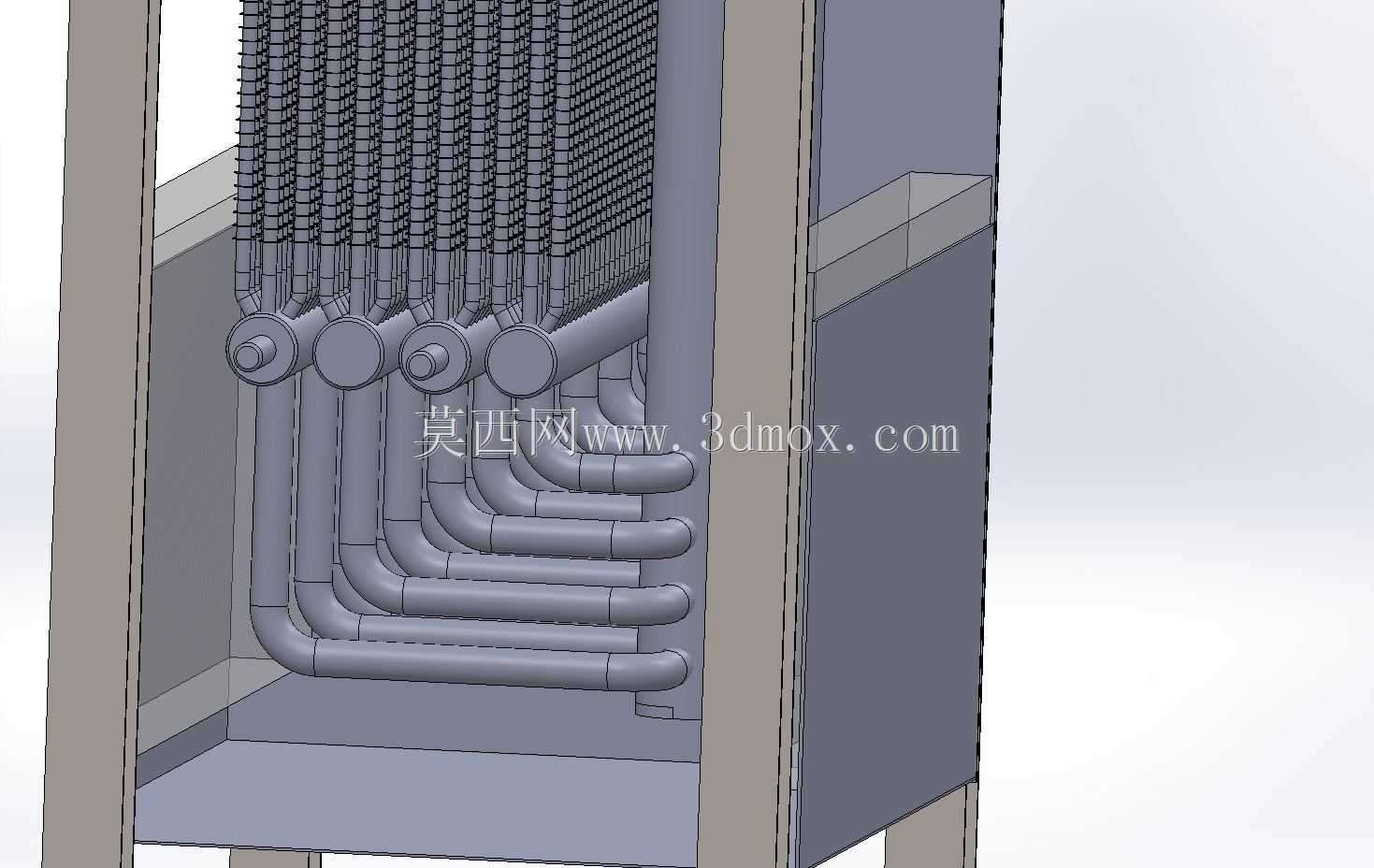

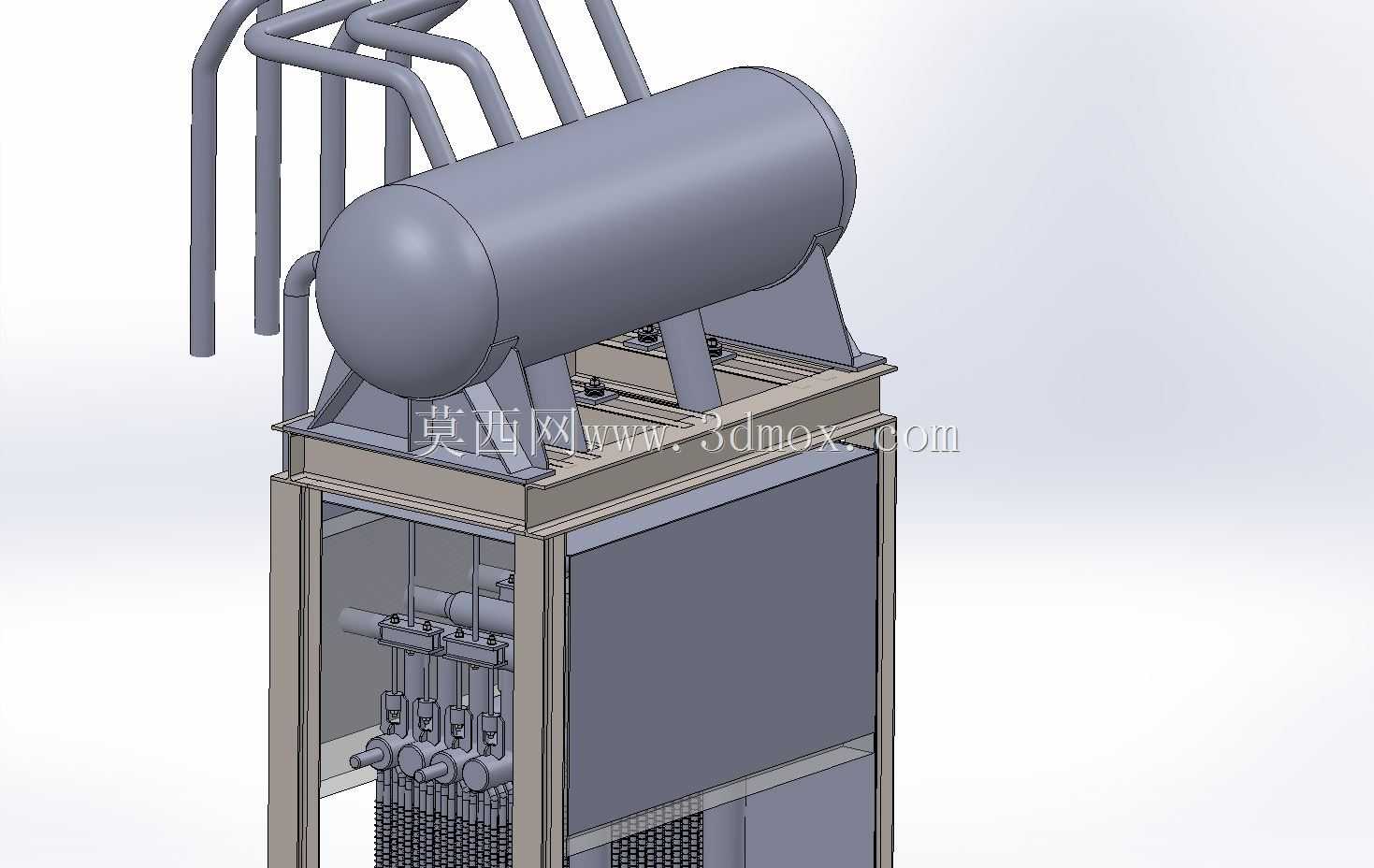

　　在联合循环电站、工业余热回收场景中，余热锅炉的模块化设计直接决定现场安装效率与运行稳定性，本次呈现的HP蒸发器模块是HRSG余热锅炉高压段的核心换热单元，承担着将高压给水加热为饱和蒸汽的核心功能。从结构布局来看，模块顶部布置卧式高压蒸汽分离器筒，汽包支座采用鞍式支撑结构，预留了热膨胀位移余量，避免机组启停过程中热应力拉裂焊口，汽包本体的接管排布严格遵循汽水分离流程，顶部引出饱和蒸汽出口，侧面接入下降管接口，底部预留排污与水位计接口，所有接管的伸出长度与法兰间距均满足现场管道焊接的操作空间要求。汽包下方连接多根大口径加热下降管，下降管采用等径弯头顺接，减少管路流阻，将高压饱和水均匀分配至下部的肋状上升管蒸发器管束，

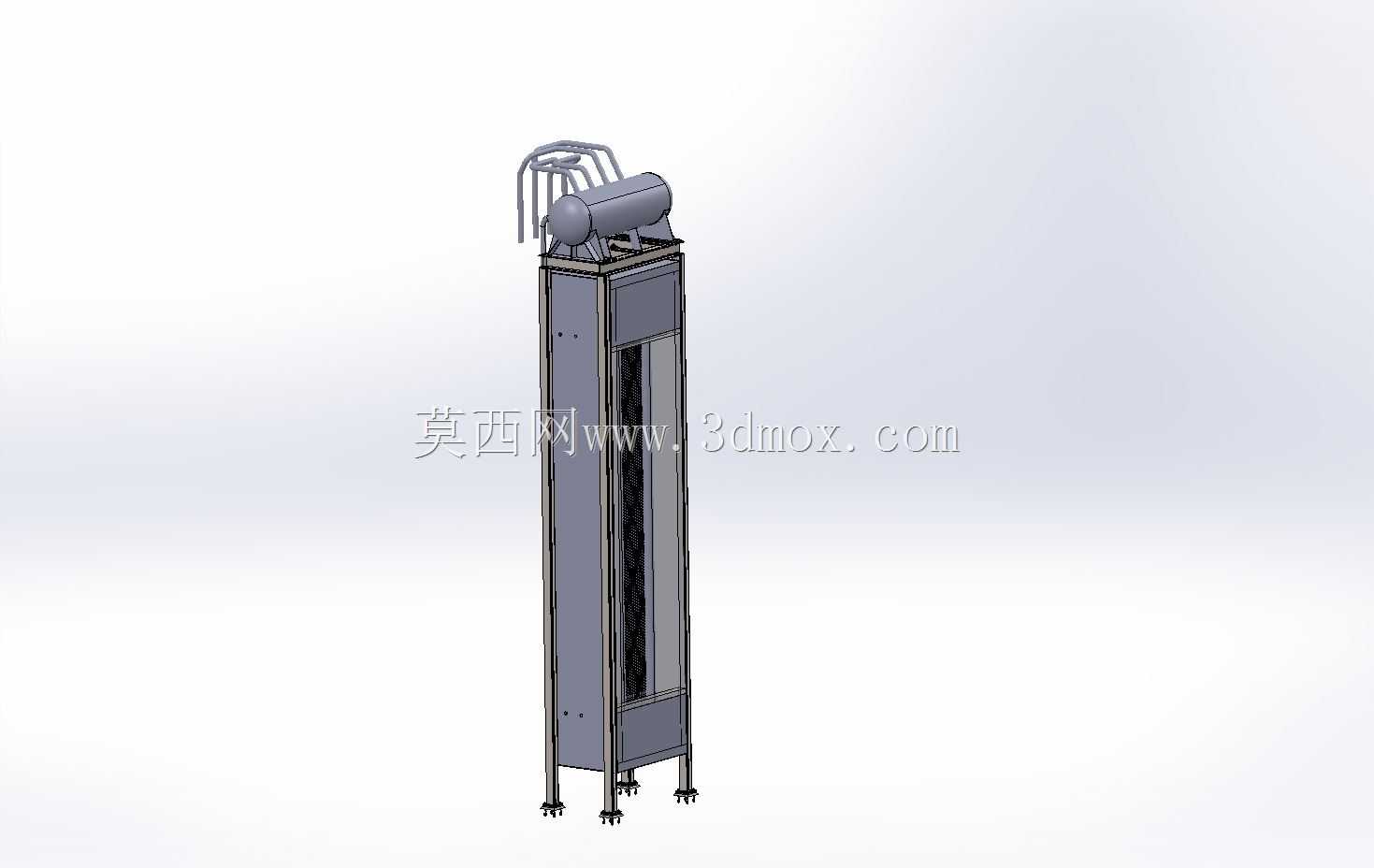

　　上升管束采用膜式壁结构加肋片强化换热，肋片间距根据烟气流速与积灰特性匹配设计，既保证换热效率，又预留足够的吹灰通道，避免长期运行积灰导致换热效率衰减。模块整体采用框架式集成结构，下部框架为型钢焊接承重结构，侧面设置检修门与管束检修空间，框架底部的安装地脚采用可调式垫板结构，可适配现场基础的标高误差，模块整体的运输边界尺寸满足常规公路运输的限高限宽要求，现场安装时仅需对接外部汽水管道与烟风道接口即可完成模块装配，无需现场进行管束组焊，大幅缩短现场施工周期。设计过程中针对管束的流场分布做了均流优化，每排上升管的入口均设置节流孔圈，避免不同位置管束因流量分配不均出现换热偏差导致的管壁超温，

　　汽包内部的汽水分离装置采用旋风分离加百叶窗组合结构，保证出口蒸汽干度满足后续过热器的进水要求，整个模块的管路支撑采用弹性支吊架结构，可吸收运行过程中管束的热膨胀位移，避免管路应力集中。从安装边界来看，模块顶部的汽包中心标高、侧面管道接口的方位与标高均与相邻的省煤器、过热器模块做了协同匹配，模块框架的立柱间距预留了相邻模块的连接密封板安装位置，烟侧的密封结构采用金属片叠层密封，可适应运行过程中的框架热变形，减少烟气漏风率。
