商用坐式腿部伸展力量训练器械结构

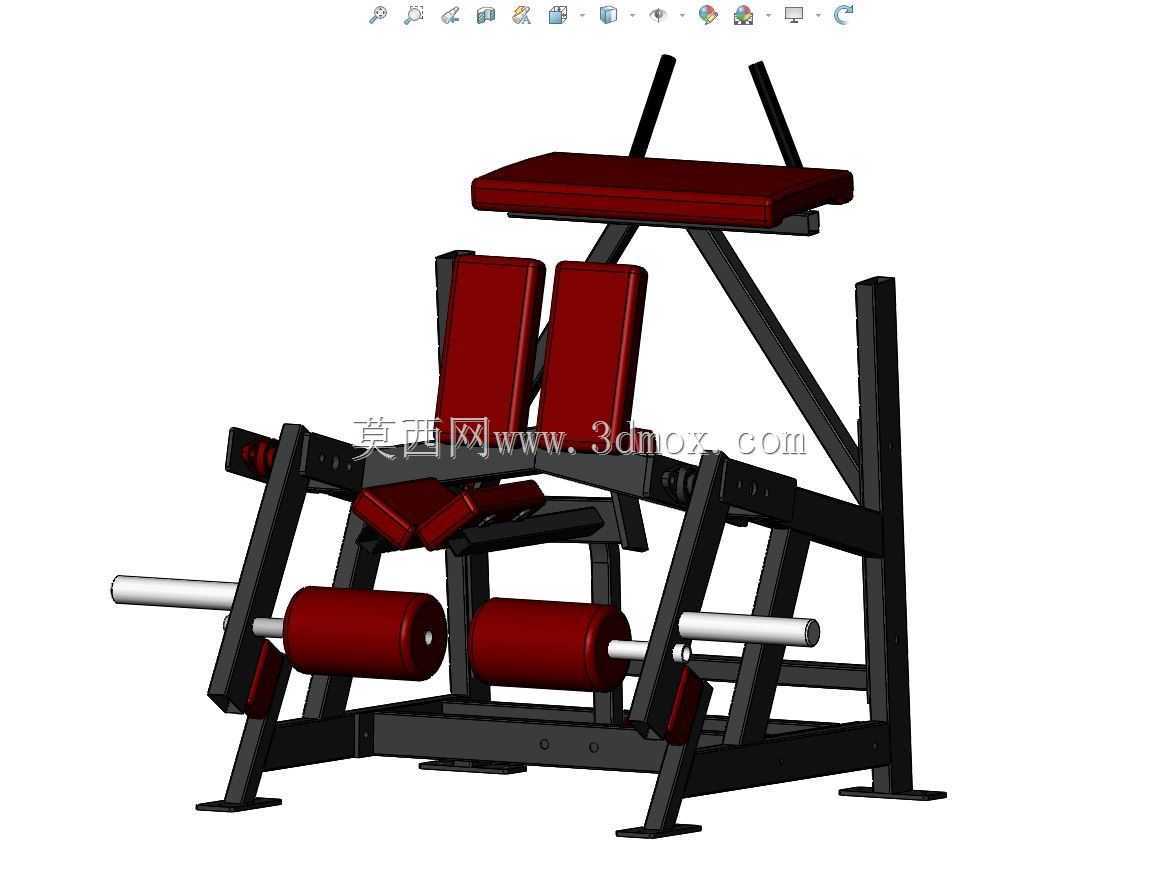

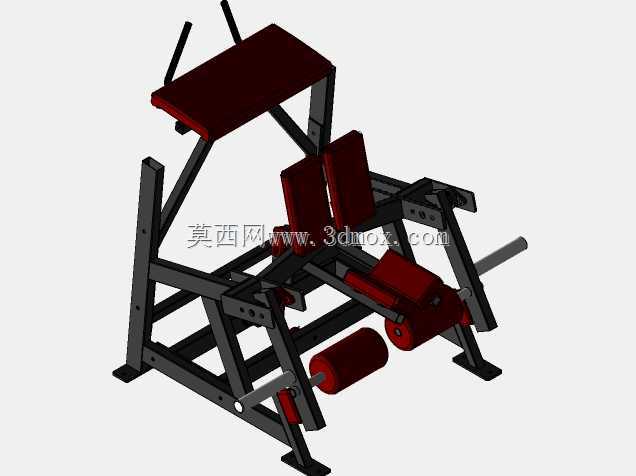

　　该器械属于商用健身房力量训练类设备，主要应用于商业健身场馆、企事业单位健身室、专业运动训练基地的下肢抗阻训练场景，针对股四头肌肌群做孤立抗阻训练，帮助训练者完成膝关节伸展动作的力量强化，适配不同训练水平人群的下肢力量提升需求，也可用于运动康复场景下的下肢肌肉功能恢复训练。设备主体采用方管焊接框架结构，框架底部设置四个落地支撑脚，支撑脚预留安装孔位，可通过膨胀螺栓与地面完成固定，避免大负重训练时设备出现滑移或侧翻风险，整体安装边界宽度控制在1.2米至1.4米区间，纵深长度在1.5米至1.7米区间，整体高度在1.5米左右，单台设备占地空间约2.1平方米，对场馆地面承重要求不高，常规商用建筑地面即可满足安装使用条件。

　　设备上部设置倾斜式靠垫与胸垫支撑结构，靠垫角度经过人体工学适配，训练者坐入后背部可完全贴合靠垫，大腿部位可被座垫前端的限位结构固定，避免训练过程中髋部出现代偿性抬起，保证训练负荷完全集中在目标肌群；两侧设置高位握持把手，训练过程中可双手抓握把手固定上半身姿态，进一步减少代偿动作。训练执行端为腿部滚垫结构，滚垫表面包覆软质缓冲层，训练时将滚垫贴合在小腿踝关节上方位置，通过膝关节伸展动作推动滚垫完成抗阻运动，滚垫的高度位置可根据训练者的腿长做档位调节，适配不同身高、不同腿长的训练者使用。设备的阻力加载端设置在框架两侧伸出的杠铃杆位，可根据训练需求加装不同重量的杠铃片调整训练负荷，杠铃杆端部设置限位挡圈，

　　避免训练过程中杠铃片滑脱引发安全事故。整体结构设计优先考虑训练动作的孤立性与使用安全性，所有框架棱角位置均做圆弧过渡处理，软包层采用高密度发泡材质，兼顾支撑性与使用舒适度，焊接位置均做打磨抛丸处理后做表面喷塑，提升框架的防锈耐磨性能，适配健身房高频次使用的场景需求。结构建模过程中对所有转动铰接位置做了公差配合预留，滚垫的转动轴部位预留轴承安装位，保证转动过程顺滑无卡滞，各调节档位的定位销结构做了快拆设计，调节过程无需额外工具即可快速完成档位切换。
