双法兰连接十字轴式万向传动轴结构

　　该万向传动轴结构主要用于存在轴线夹角偏差的两轴之间的旋转扭矩传递，在工程车辆传动系统、工业设备动力输出端、机床进给传动链路等场景中应用广泛，能够补偿安装过程中产生的轴向偏移、角向偏差，避免刚性连接带来的轴系附加载荷，延长传动链路中轴承、齿轮等部件的使用寿命。从结构设计来看，两端采用标准法兰连接接口，法兰端面预留均匀分布的螺栓安装孔，可直接与动力输出端、负载端的对接法兰通过螺栓组紧固，安装时无需额外加工连接轴头，适配现有多数通用传动接口的安装尺寸，降低现场改造的适配成本。中间轴段采用分段式结构，两端十字轴万向节总成通过花键与中间轴连接，可根据实际安装距离调整轴段的有效工作长度，适配不同安装间距的传动场景，

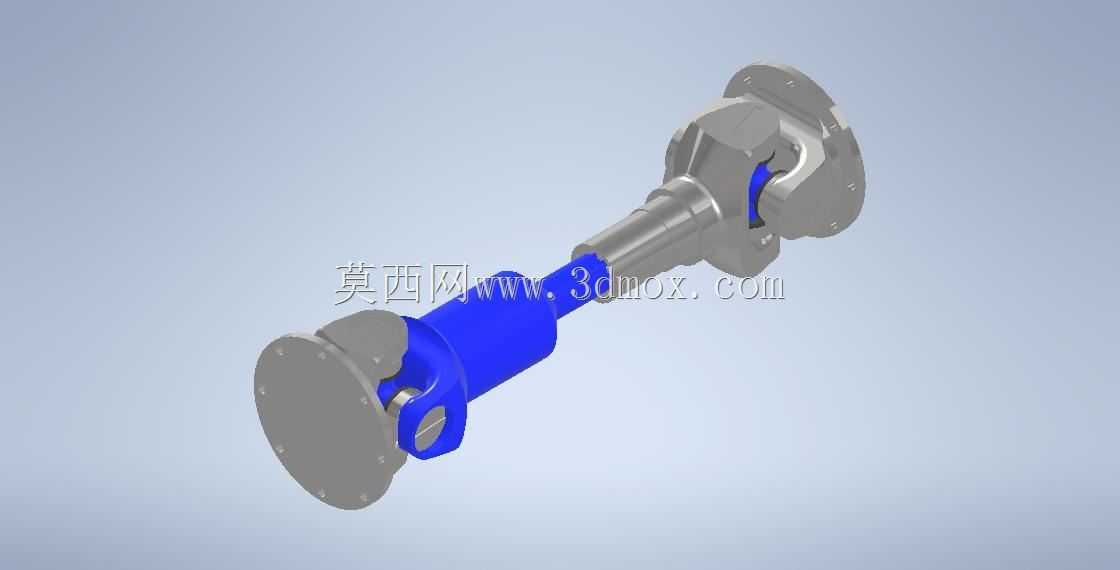

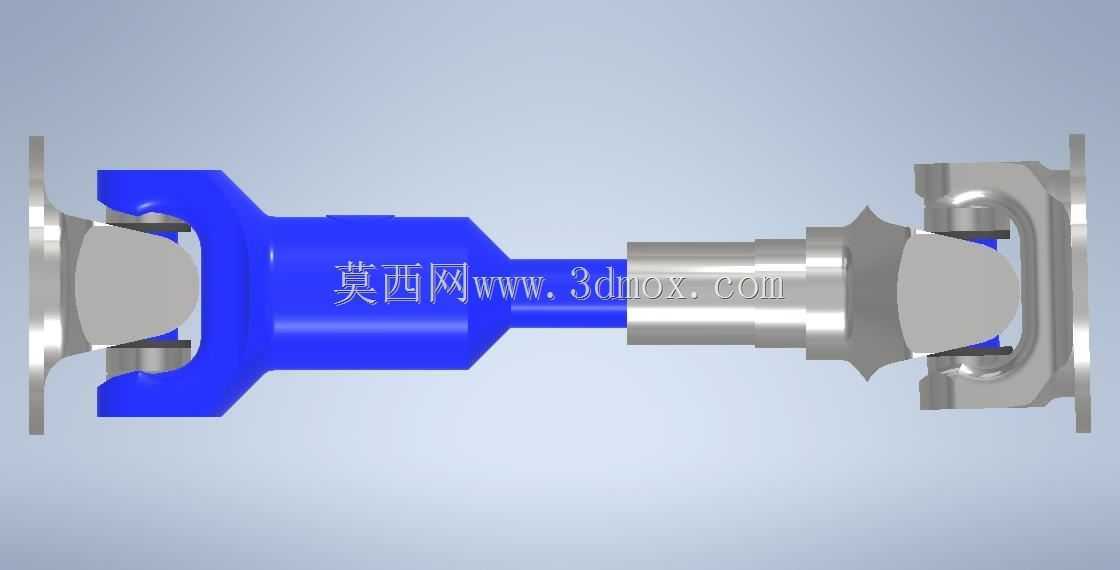

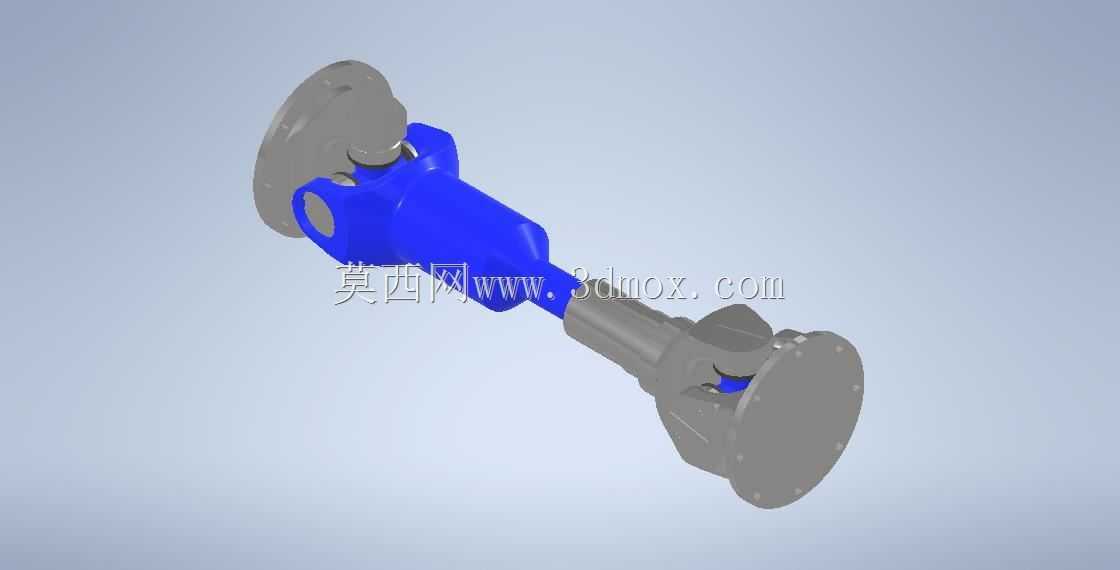

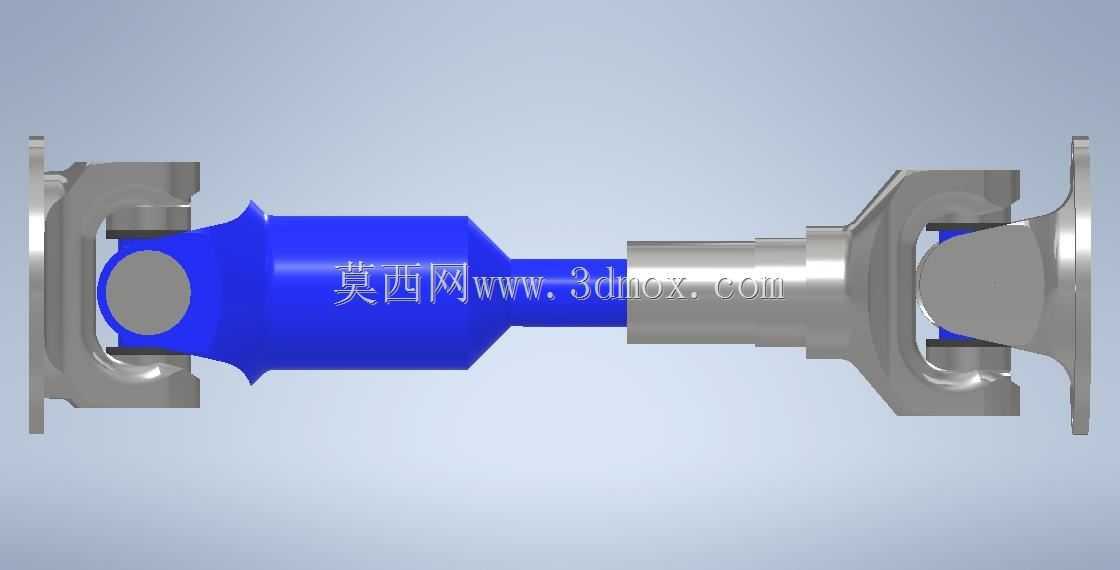

　　十字轴轴颈部位配套滚针轴承结构，转动过程中摩擦阻力小，能够承受较高的交变冲击载荷，满足大扭矩传递工况下的使用需求。设计过程中重点校核了十字轴的抗弯强度、法兰连接螺栓的剪切强度，以及轴段的临界转速，确保在额定转速运行时不会出现共振问题，两端万向节的叉形支座采用对称结构设计，保证转动过程中动平衡性能稳定，减少高速运转时的振动传递。外形尺寸方面，法兰盘直径、螺栓孔分布圆直径均参考通用传动接口标准设定，安装时需预留足够的摆动空间，避免万向节摆角达到极限位置时与周边设备部件产生运动干涉，十字轴的最大允许摆角可覆盖常规安装偏差的补偿需求，日常维护时只需定期对十字轴轴承部位加注润滑脂，即可保证长期稳定运行。该结构的建模过程完整还原了内部十字轴、轴承、密封件、连接螺栓的装配关系，可直接用于传动系统的运动仿真、干涉检查，也可作为选型设计时的结构参考，帮助设计人员快速完成传动链路的布局校核，减少重复建模的工作量。
