调频调制解调单板电路结构设计

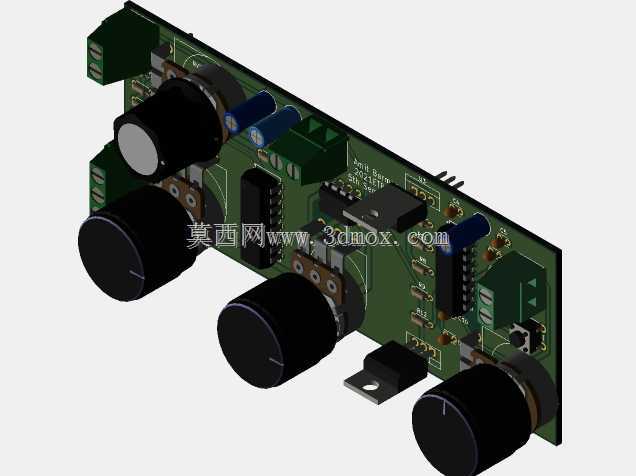

　　该单板电路集成调频调制与解调功能，核心应用于短距离无线信号收发、工业设备信号传输、实验教学信号调试等场景，可完成低频基带信号与高频载波信号的双向转换，在信号传输链路中承担信号调制发射、接收解调还原的核心作用。从功能特性来看，板载四个同轴调节电位器，分别对应调制频偏调节、解调增益调节、载波中心频率校准、输出信号幅值调整四个核心参数调节位，操作人员无需外接额外校准设备，即可通过板载旋钮完成核心参数的现场调试，适配不同传输距离、不同信号强度的使用需求。板上集成电解电容完成电源滤波与信号耦合，直插式芯片承载核心调制解调运算逻辑，预留的插针接口可直接对接天线、信号输入输出端子与供电回路，无需额外转接板即可完成整机组装。

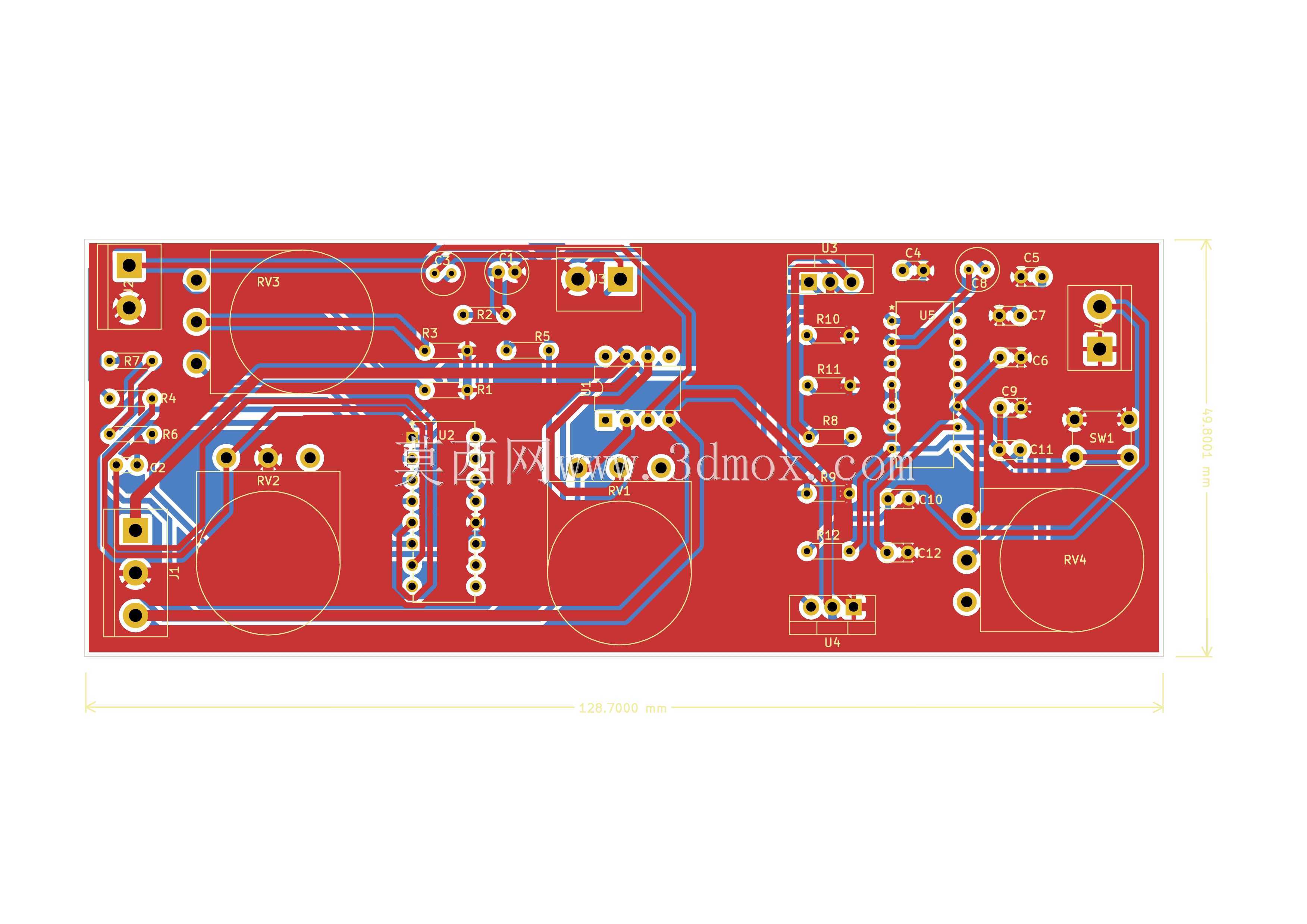

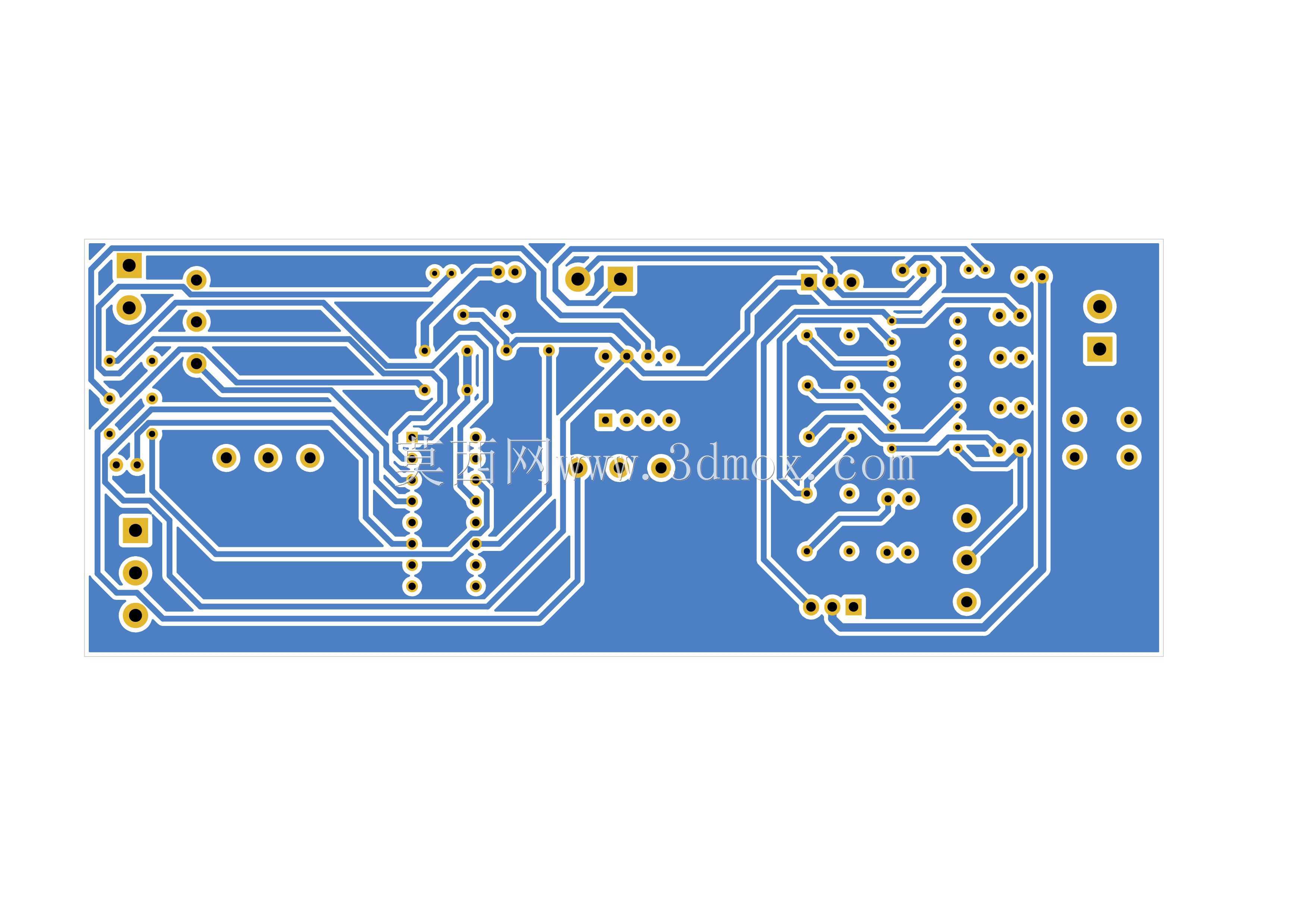

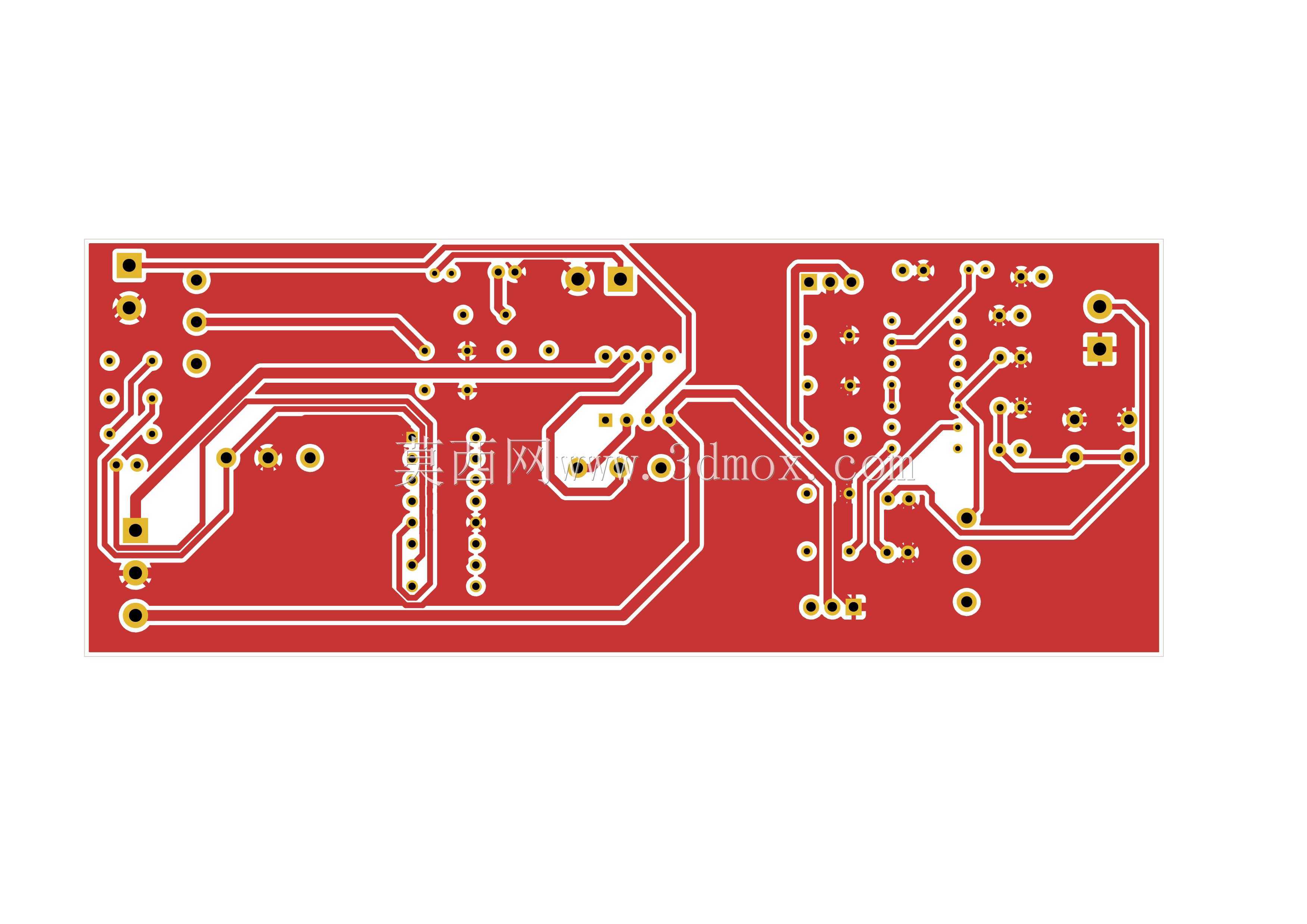

　　设计过程中优先考虑单板的安装适配性，所有元器件采用卧式或矮型直插封装，控制整板厚度方向的安装余量，板边预留的固定孔位匹配通用电子设备的安装螺距，可直接嵌入标准工控壳体、实验台架或者小型无线收发设备内部，不会与周边结构件产生干涉。布线阶段将高频信号回路与低频电源回路做分区排布，减少信号串扰对调制解调精度的影响，大电流供电回路加宽走线宽度，满足长时间连续工作的载流需求，电位器布置在板边靠近操作侧的位置，方便设备组装完成后从壳体开孔处伸出调节轴，无需拆壳即可完成参数校准。整板的外形轮廓做了切角处理，适配壳体内侧的限位筋位，安装时可直接卡入壳体定位槽，减少额外固定件的使用，接插件全部布置在板的单侧边缘，方便外部线缆的插拔与走线整理，避免线缆跨接板上元器件造成的信号干扰或者装配干涉。
