斜盘式轴向柱塞泵三维结构设计

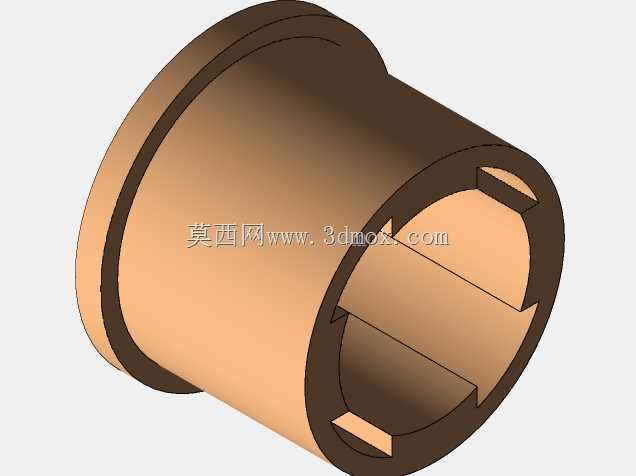

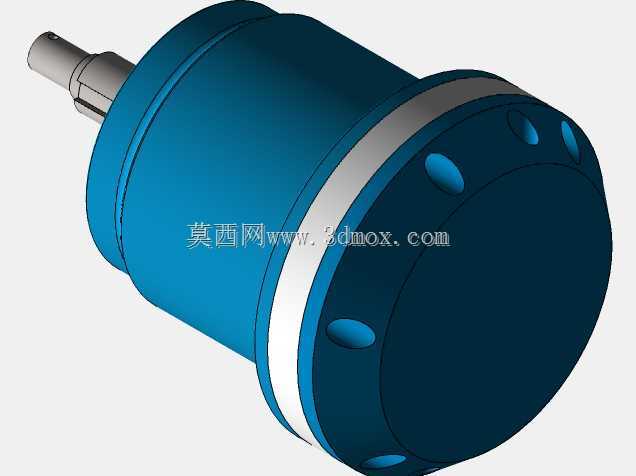

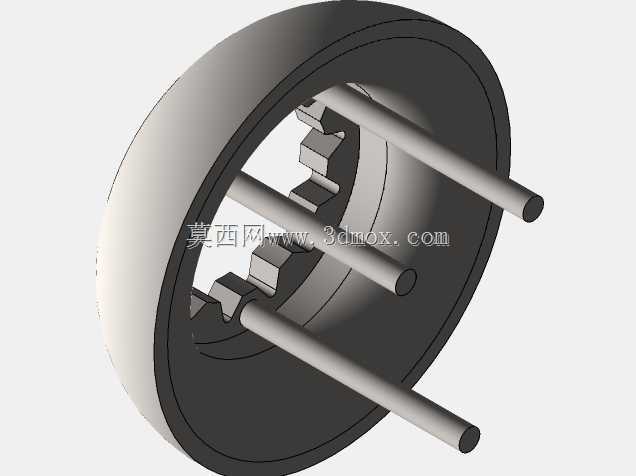

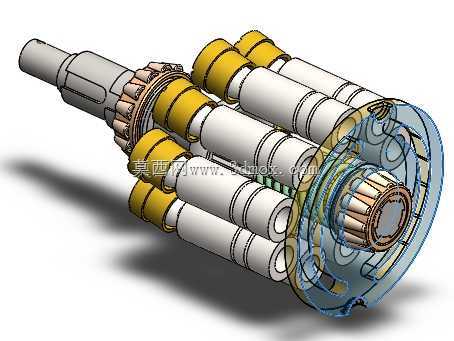

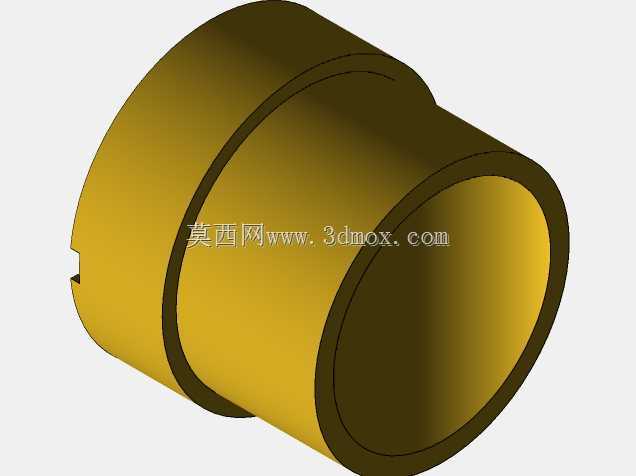

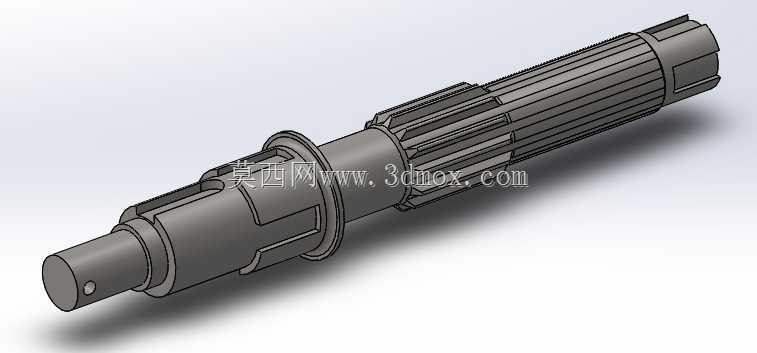

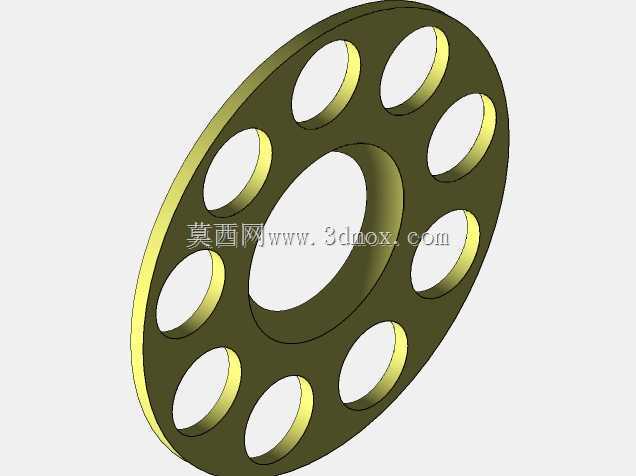

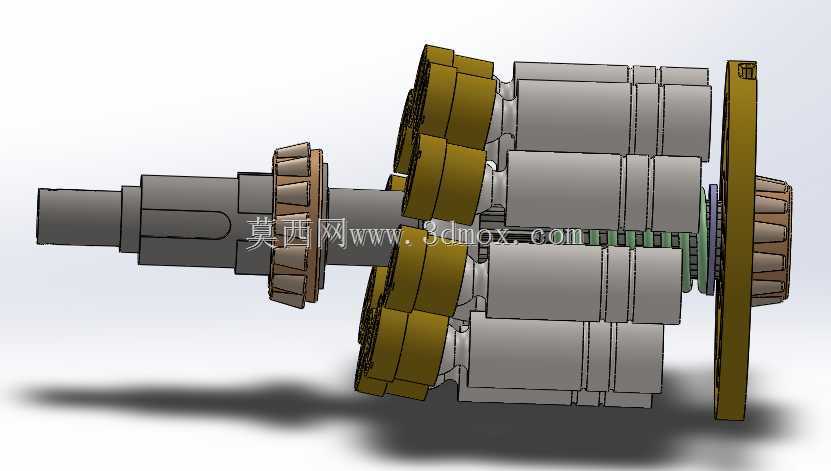

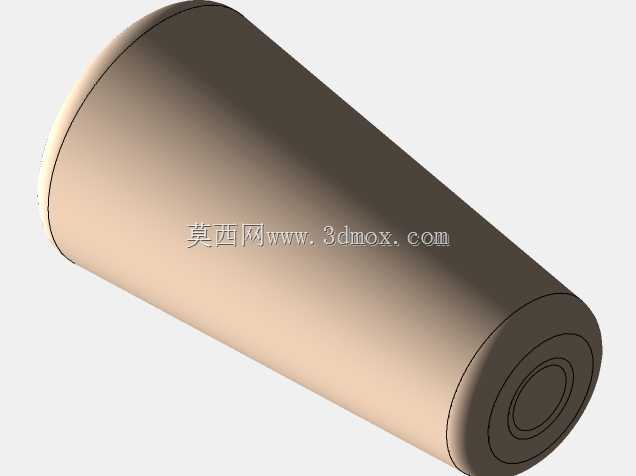

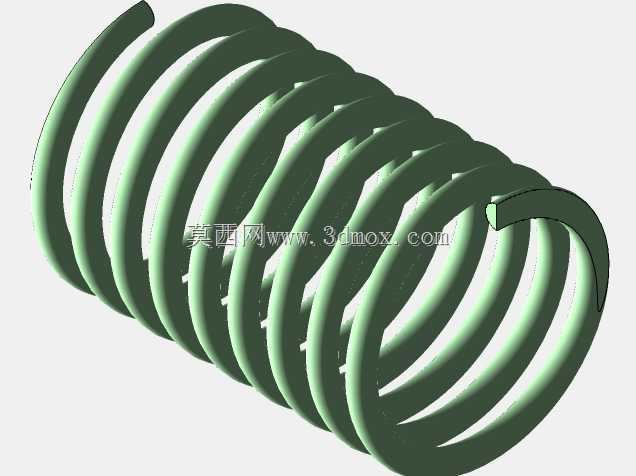

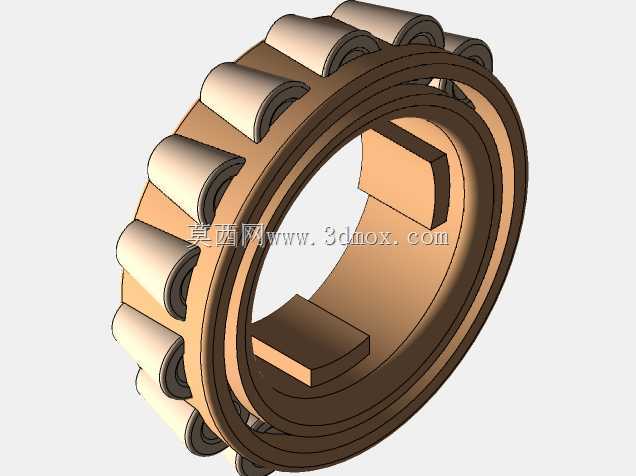

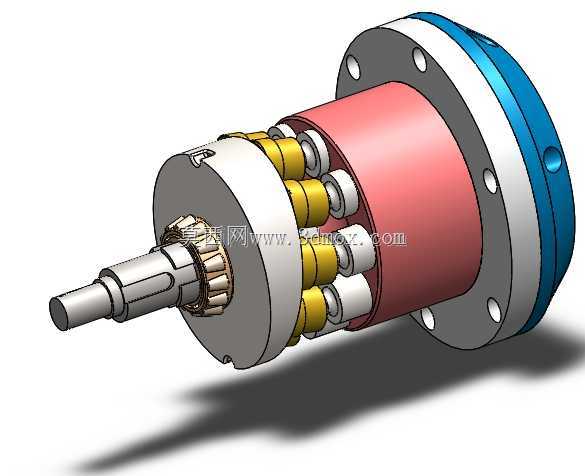

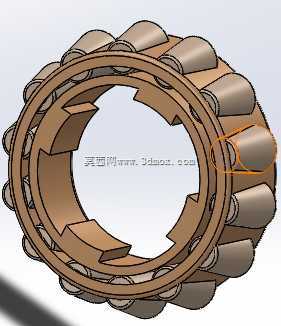

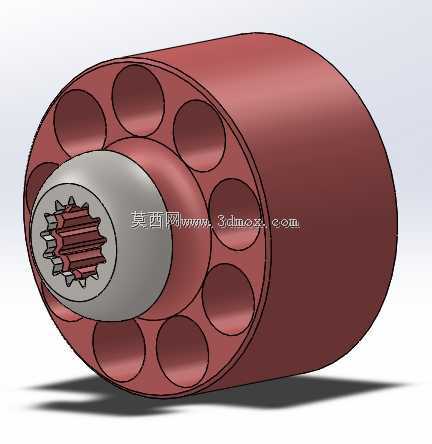

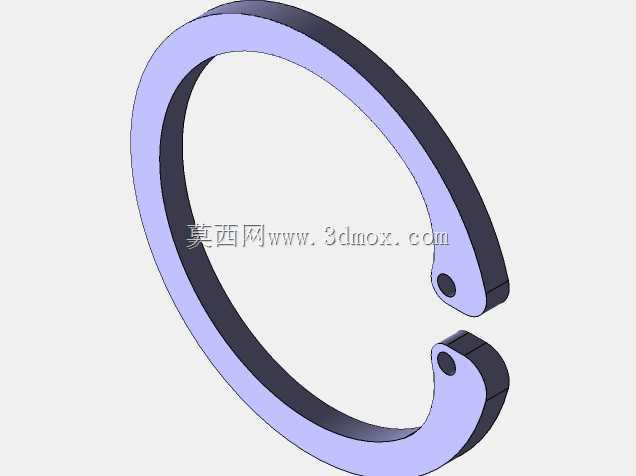

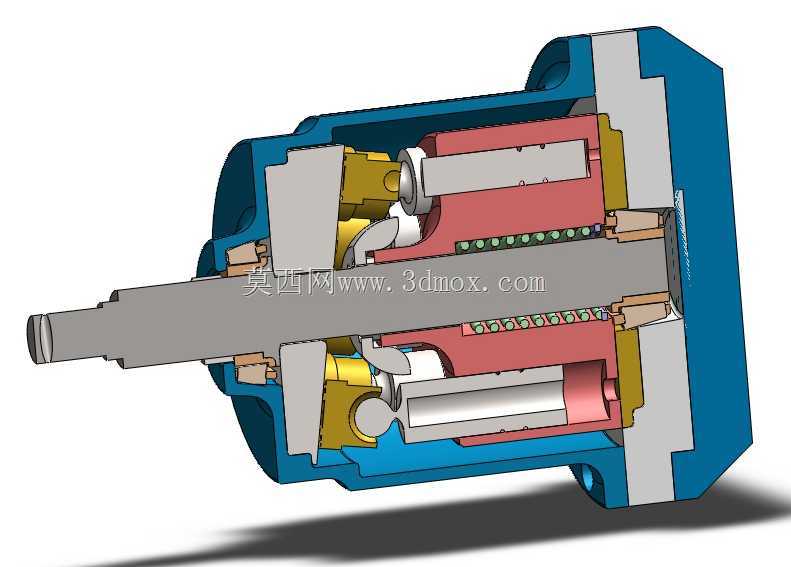

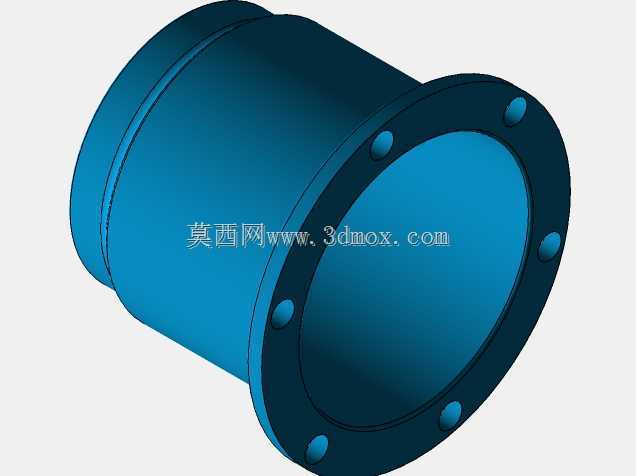

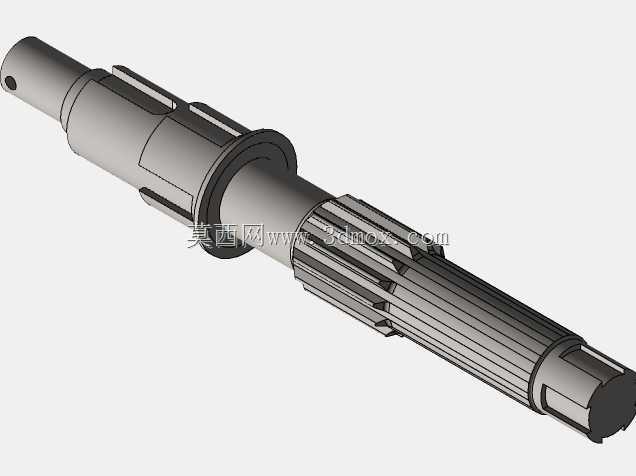

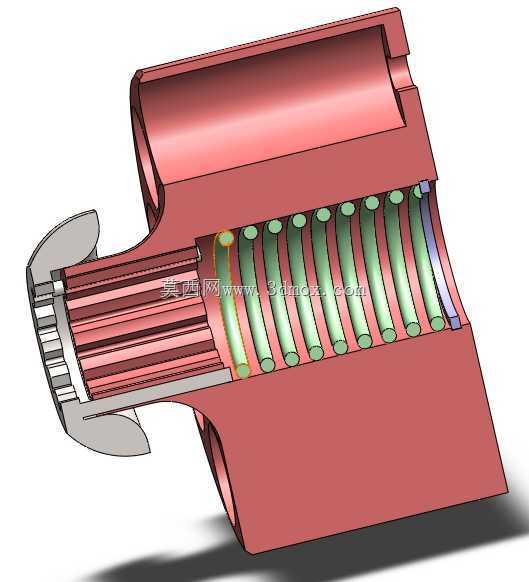

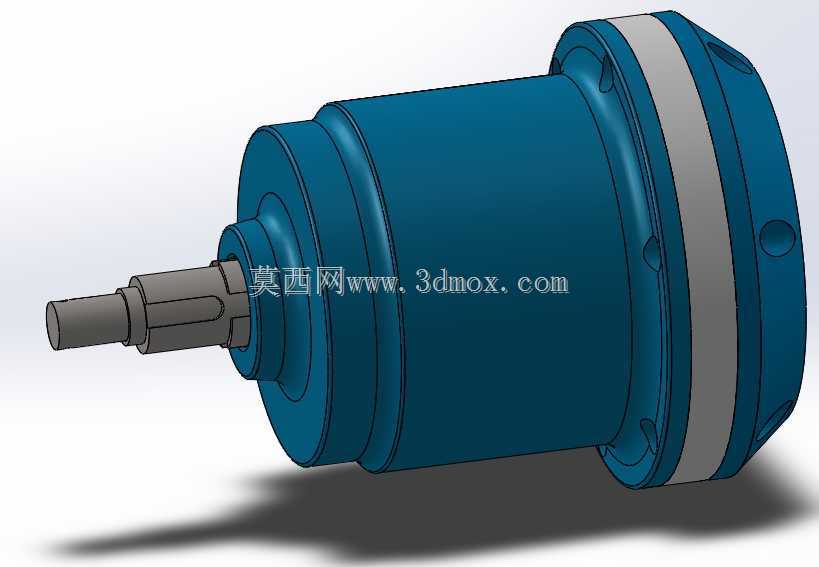

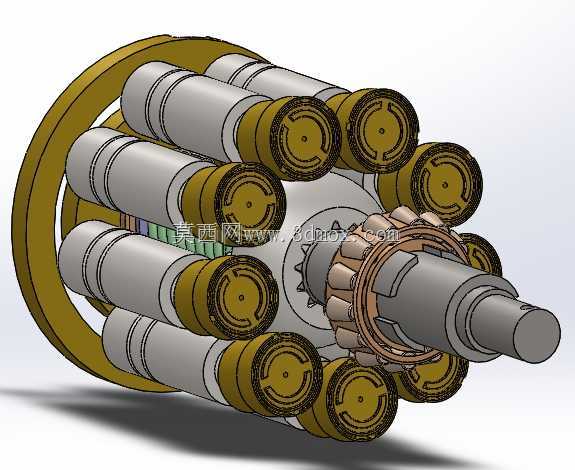

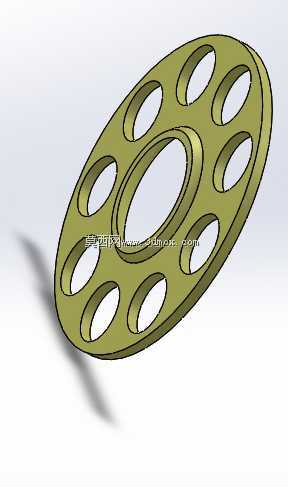

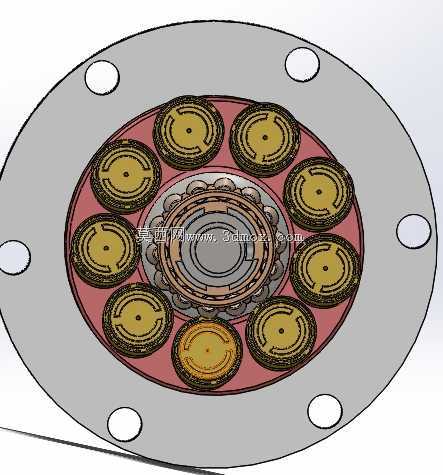

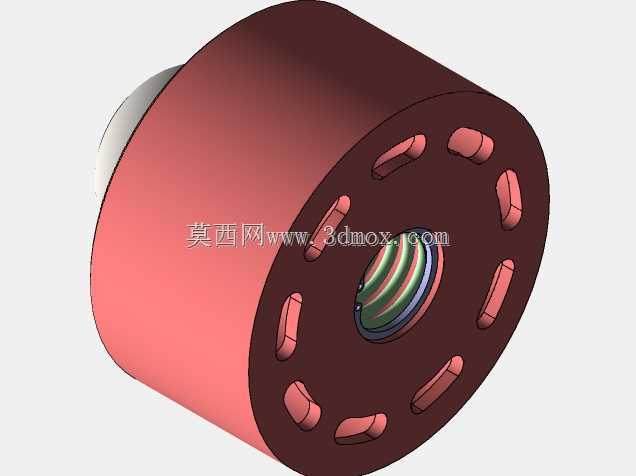

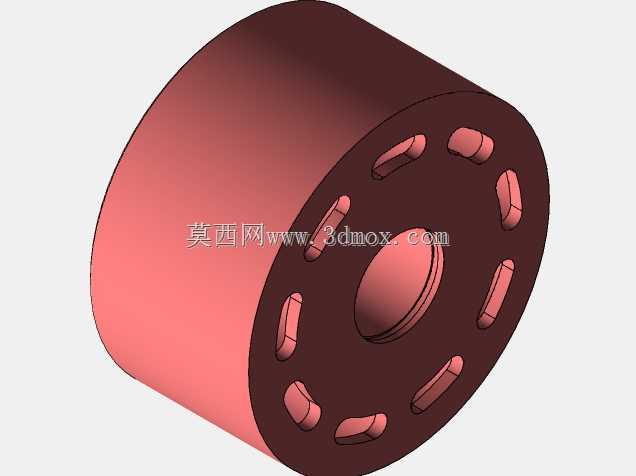

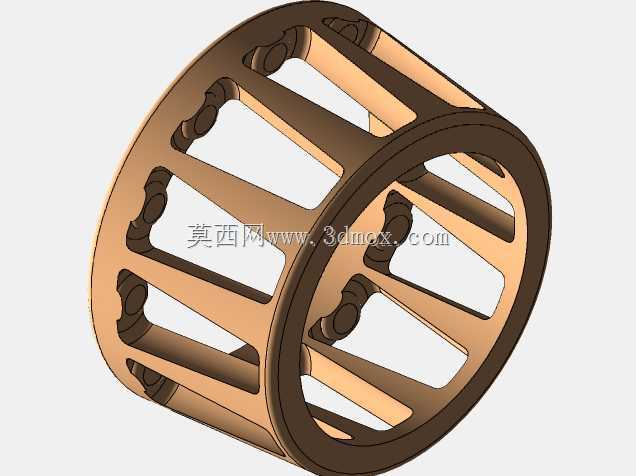

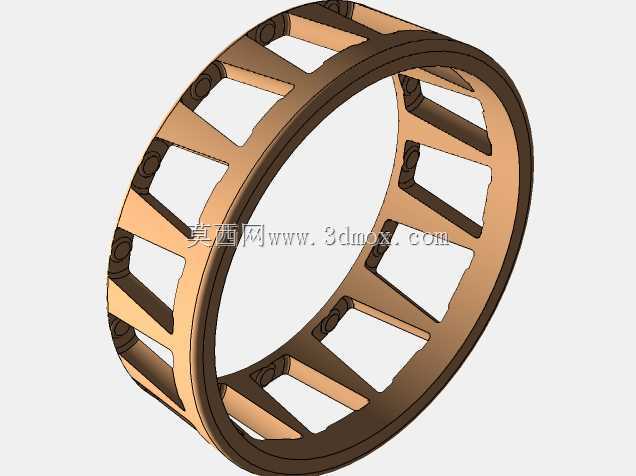

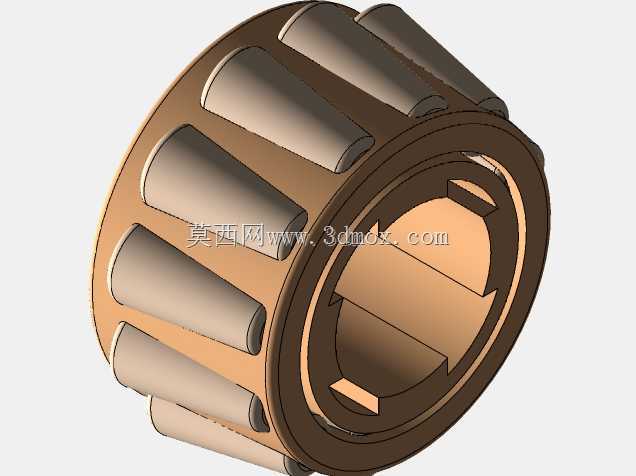

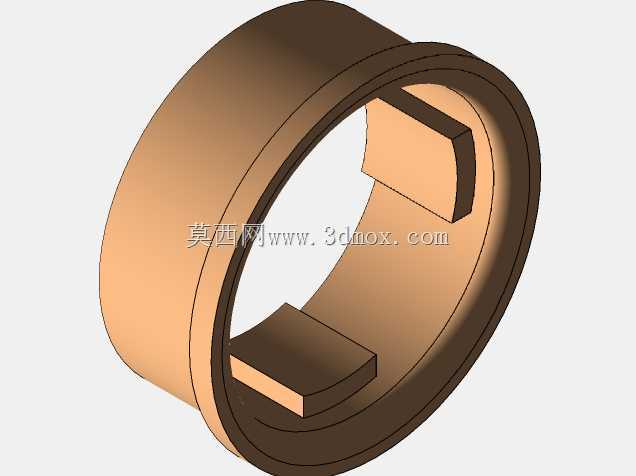

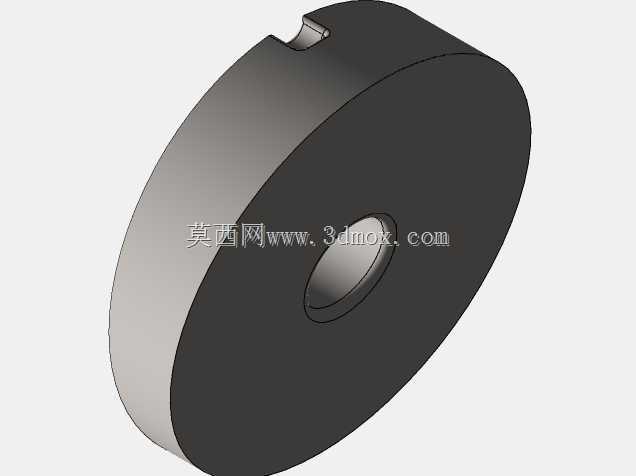

　　这款斜盘式轴向柱塞泵属于液压系统核心动力元件，在工程机械、锻压设备、注塑机械、重型机床的液压回路中应用广泛，主要负责为系统提供高压油液，可将原动机输入的旋转机械能转化为液压能输出，适配中高压工况下的连续作业需求。从结构设计逻辑来看，整体采用法兰式安装接口，输入端为渐开线花键轴，可直接与电机或内燃机输出轴对接，安装法兰的螺栓孔位采用圆周均布设计，能适配多数通用液压站的安装基座，轴向总长度控制在紧凑区间内，径向最大尺寸为缸体外缘直径，安装时无需预留过大的径向操作空间，进出油口可根据管路布局选择侧置或端置形式，适配不同的布管需求。内部核心结构包含旋转油缸体、均布柱塞组件、回程弹簧、固定斜盘与配流盘，设计时将斜盘与缸体轴线设置固定倾角，

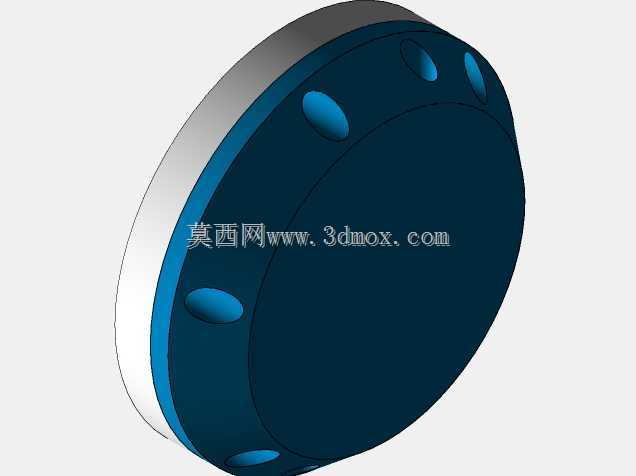

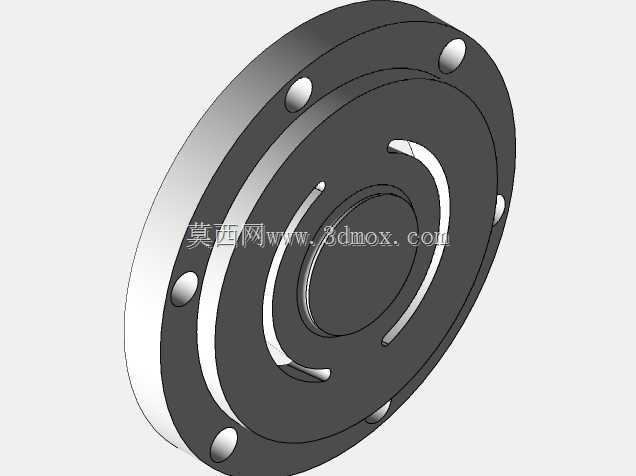

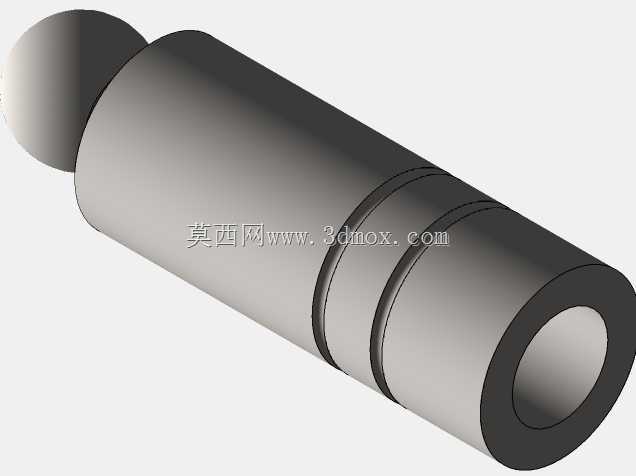

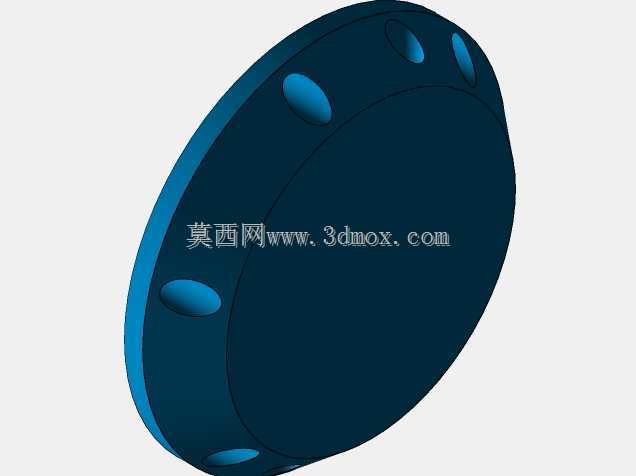

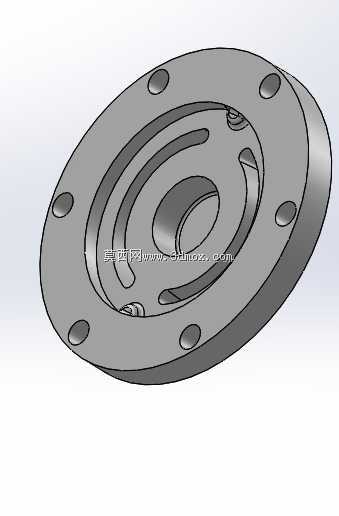

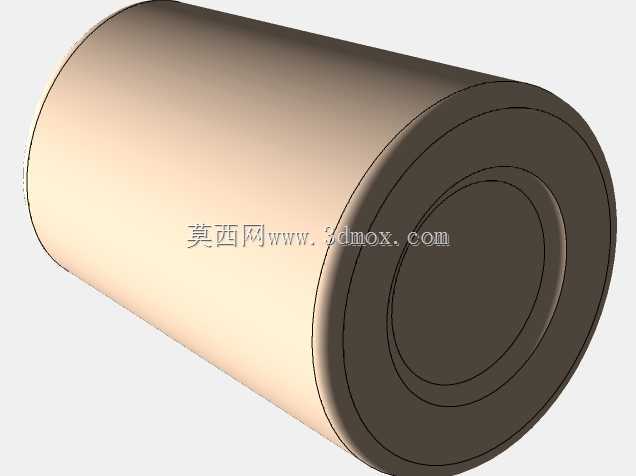

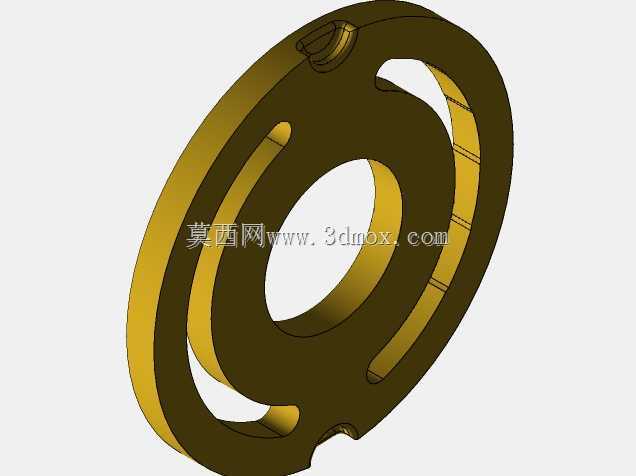

　　弹簧始终提供预紧力将柱塞端部压靠在斜盘表面，当缸体随主轴旋转时，柱塞会在缸体柱塞孔内做往复直线运动，配合配流盘的配流窗口完成吸油与压油过程：柱塞随缸体转动至斜盘远离缸体一侧时，柱塞腔容积增大形成负压，从低压侧吸入油液；转动至斜盘靠近缸体一侧时，柱塞被斜盘推回，柱塞腔容积减小，将高压油液从压油窗口输出至系统回路。建模过程中对柱塞与柱塞孔的配合间隙做了合理还原，斜盘表面的耐磨层结构、缸体端面与配流盘的贴合面、花键轴的齿形参数都按照实际工程设计规范做了细节呈现，同时还原了端盖处的密封槽结构、连接螺栓的排布位置，可直接用于液压系统的装配干涉检查、工况模拟演示，也能作为液压元件教学、结构拆解学习的参考模型，帮助设计人员直观理解轴向柱塞泵的工作原理与装配关系，在进行液压站布局设计时，也可直接调用该模型核对安装尺寸，避免出现安装干涉、接口不匹配的问题。
