Nema23法兰精密行星齿轮减速箱

　　这款行星齿轮箱适配Nema23规格安装接口，可覆盖减速比1:4、1:5、1:10的常规传动需求，在小型自动化设备、数控改造、非标专机的传动链路中应用十分广泛。从实际选型场景来看，这类减速箱常搭配57系列步进电机或同规格伺服电机使用，用来匹配负载端的转速与扭矩需求，解决电机直接驱动时扭矩不足、转动惯量不匹配的问题，在点胶设备、小型输送工位、桌面级数控雕铣设备的进给轴、自动拧接机构等场景中，都能见到同结构产品的应用。

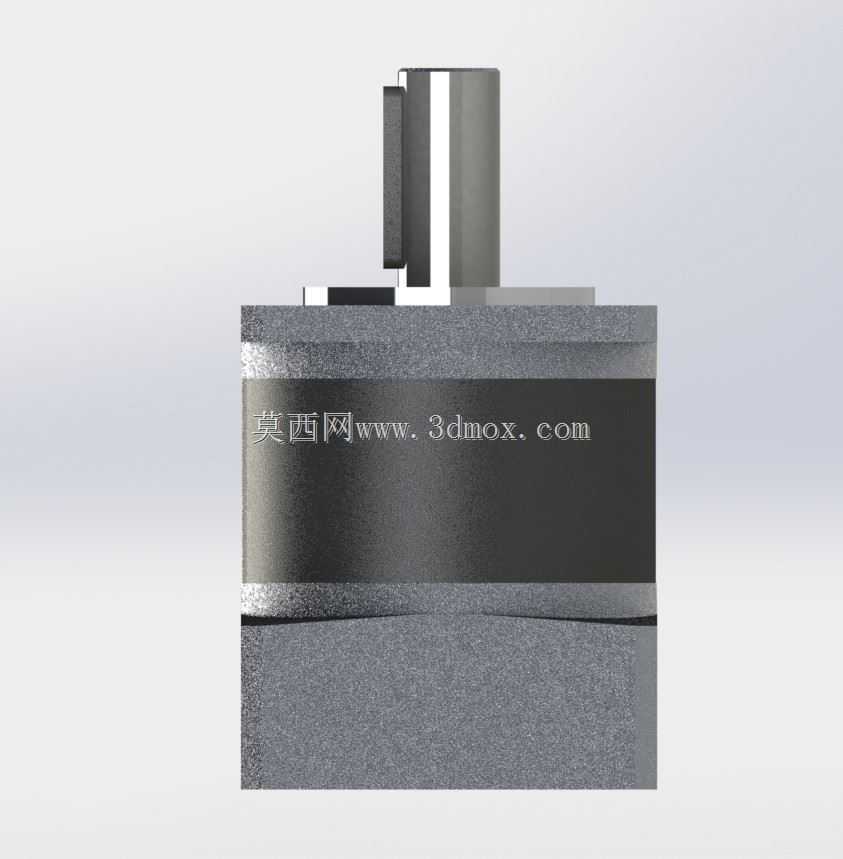

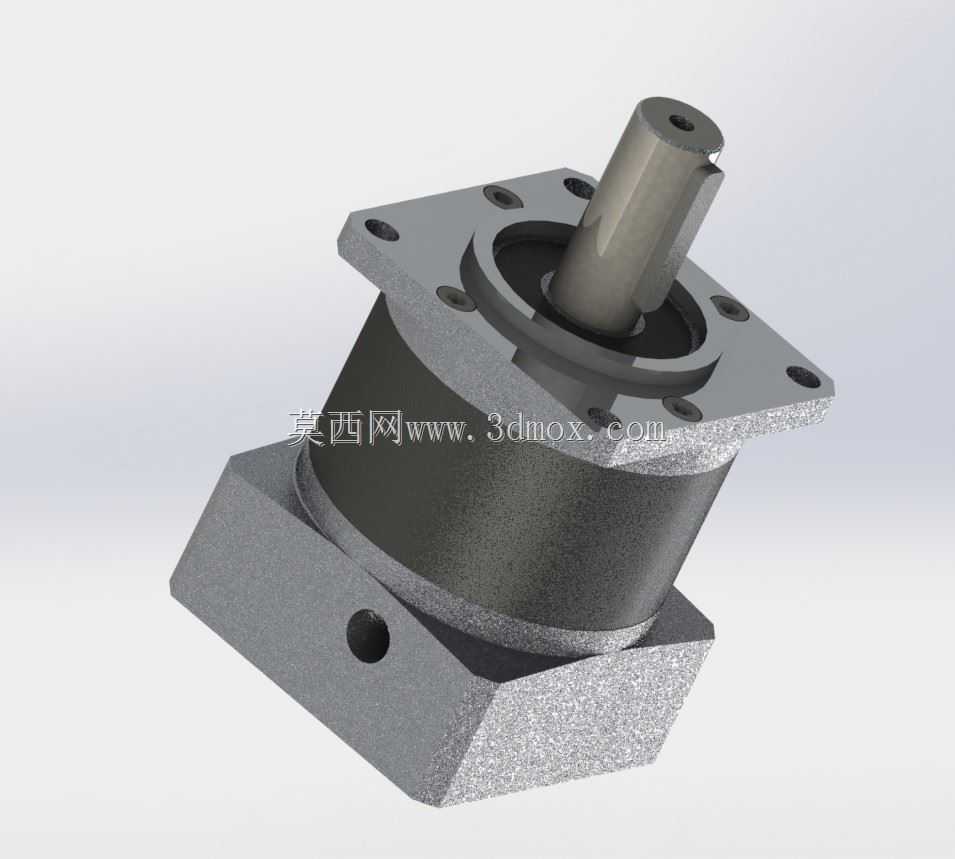

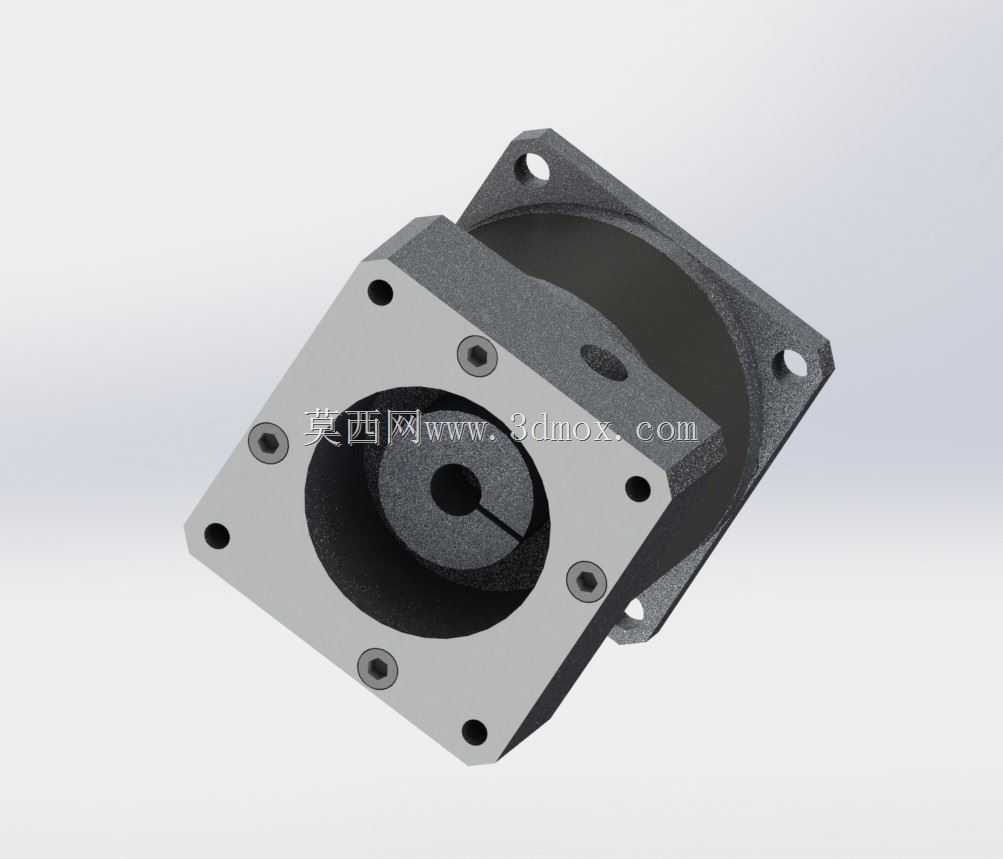

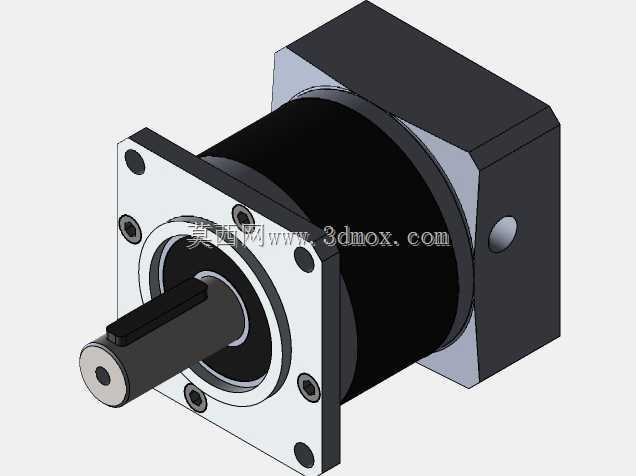

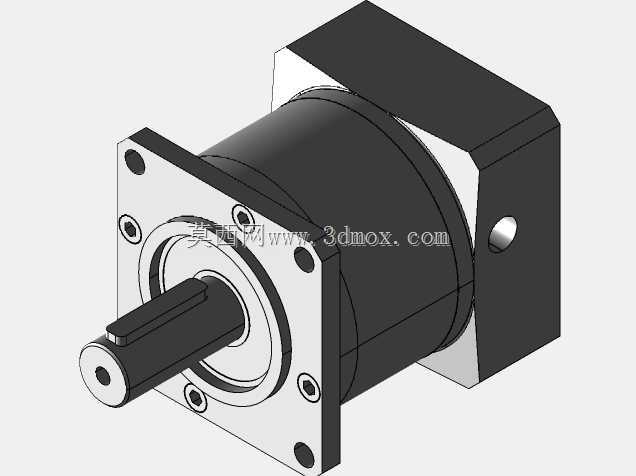

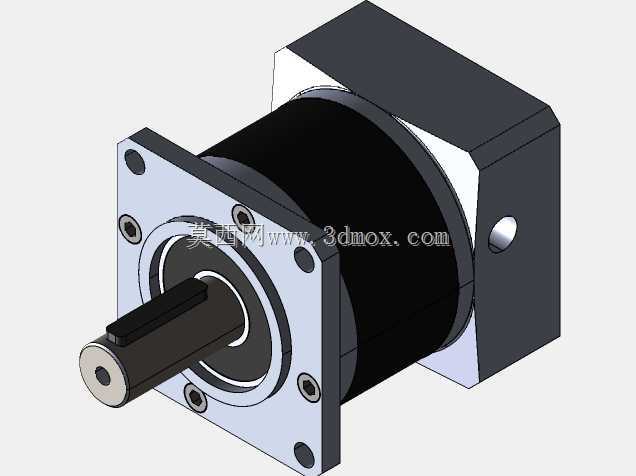

　　从结构设计逻辑来看，这款产品采用方形法兰输入输出的布局，输入端法兰直接与电机端面贴合定位，通过轴孔与电机输出轴配合传递扭矩，输出端采用带键槽的实心轴结构，可直接连接负载联轴器、同步带轮或者执行机构，安装时无需额外做转接工装，能大幅缩短设备装配的调试周期。内部采用行星轮系传动结构，相比普通直齿减速结构，行星结构的多齿啮合特性让传动过程更平稳，承载能力更强，同时回程间隙可以控制在较小范围内，适合需要频繁正反转、定位精度有一定要求的传动工位。

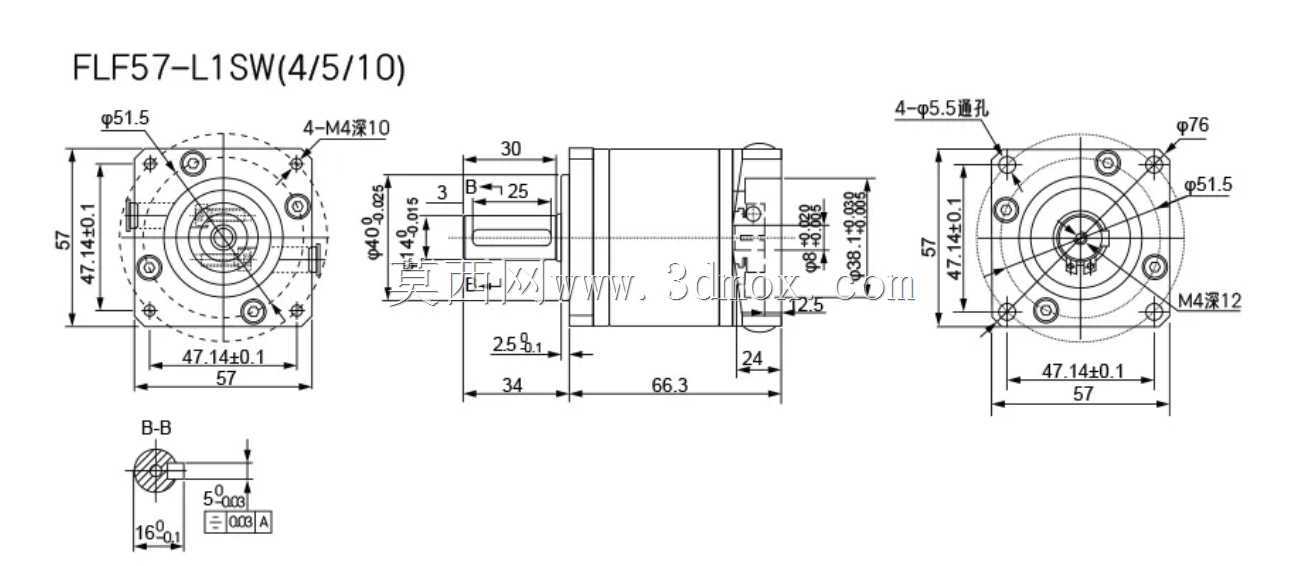

　　尺寸边界上，这款减速箱输出轴直径为14mm，输出轴伸出长度30mm，输入轴适配直径8mm的电机输出轴，整体外形采用方型壳体设计，壳体侧面设置有工艺安装孔，既可以通过两端法兰完成安装固定，也可以借助侧面孔位做侧向夹持固定，适配不同的设备安装空间。建模过程中完整还原了壳体的铸造纹理特征、法兰面的安装通孔位置、输出轴的键槽结构、端盖的连接螺钉排布细节，所有配合面的尺寸公差都按照常规精密减速箱的装配要求做了预留，不管是用来做设备方案的装配干涉校验，还是拆解学习行星轮系的结构原理，都能满足使用需求。在实际设备设计选型时，这类减速箱的安装法兰孔位是通用标准化尺寸，只要匹配对应Nema规格的电机，就可以直接替换同参数的不同品牌产品，不需要修改安装板的设计，能大幅降低非标设备的设计迭代成本。日常使用中，这类减速箱采用脂润滑方式，出厂时已经填充好润滑脂，正常工况下不需要频繁维护，适合在无尘、常温的工业车间环境中长期运行，传动效率可以保持在较高水平，不会出现明显的动力损耗。
