适配思域车型的前轮毂安装结构设计

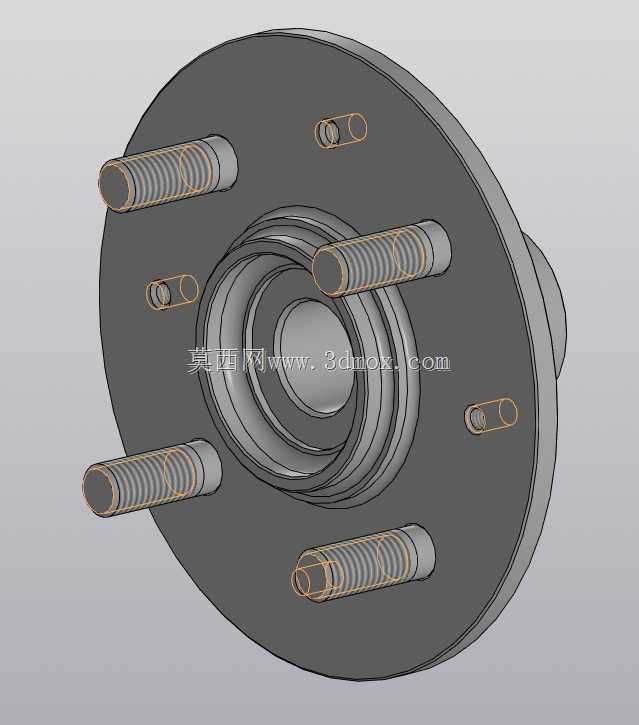

　　在民用前驱乘用车的底盘行走系统设计中，前轮毂作为连接转向节、制动总成与车轮轮辋的核心承载部件，其安装匹配精度直接影响行驶过程中的轮端跳动量、转向回正性能以及制动工况下的受力稳定性。本次设计的前轮毂结构，针对4x100孔距的轮辋安装规格做适配，匹配对应规格的转向节接口，可覆盖多款同平台前驱车型的前轮端装配需求，包括EK3 VTi等经典思域衍生车型以及同参数规格的本田Orthia等车型，在底盘改装、零部件替换、维修测绘等场景下均可作为结构参考使用。从结构功能层面来看，该轮毂采用盘式主体承载结构，中心设置阶梯式轴孔结构，用于与转向节的轮毂轴颈配合定位，保证轮毂旋转过程中的同轴度，避免轮端出现偏心抖动。安装面均匀分布四根带螺纹的轮毂螺栓，

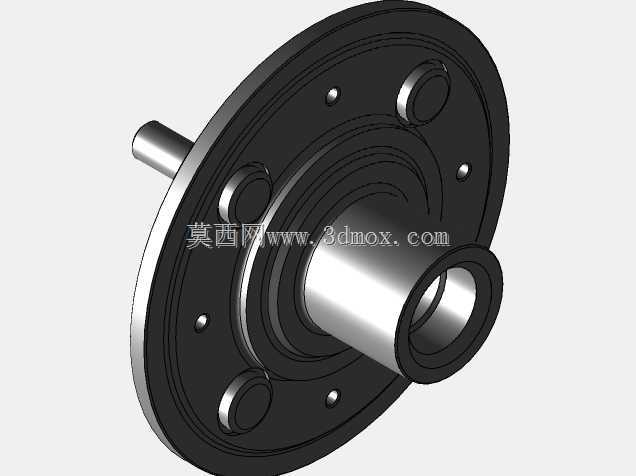

　　螺栓轴线与轮毂中心轴线平行，相邻螺栓孔的中心节圆直径为100mm，完全对应4x100规格轮辋的安装孔位，螺栓伸出长度满足常规钢制轮辋、铝合金轮辋的螺母锁紧厚度要求，装配时可通过轮辋中心孔与轮毂轴头的配合完成初定位，再锁紧轮毂螺母实现轮辋的可靠固定。设计过程中针对实际使用需求做了合理取舍，考虑到花键结构主要用于与驱动半轴的动力传递啮合，在针对轮毂本体安装匹配、轮距调整、制动盘适配等场景的建模工作中，花键结构不影响外部安装边界的校核，因此未对内部花键做精细化建模，既减少了不必要的建模工作量，也能保证外部装配尺寸的参考精度完全满足选型、改装、测绘的使用需求。从安装边界来看，轮毂背面的止口尺寸与对应转向节的安装端面完全匹配，

　　装配后轮毂的轴向定位台阶可贴合转向节的轴承安装端面，保证轮毂旋转时的轴向窜动量控制在合理范围内，制动盘安装面的平面度满足制动盘贴合要求，可避免制动时出现抖动、偏磨等问题。在实际工程应用中，这类轮毂结构的受力工况较为复杂，既要承受车辆整备质量下的垂直载荷，还要传递加速、制动时的纵向力矩，以及转向过程中的横向载荷，因此安装螺栓的分布位置、轴颈的配合长度、盘体的厚度设计都经过受力合理性校核，在保证结构强度的前提下尽可能控制轮下重量，符合乘用车底盘轻量化的设计方向。对于三维建模从业者而言，该模型可作为同规格轮毂设计的参考基准，在进行轮辋匹配、制动系统改装、底盘硬点校核时，可直接调用该模型的安装面尺寸、孔位参数、轴向边界数据，减少重复测绘的工作量，提升设计效率。
