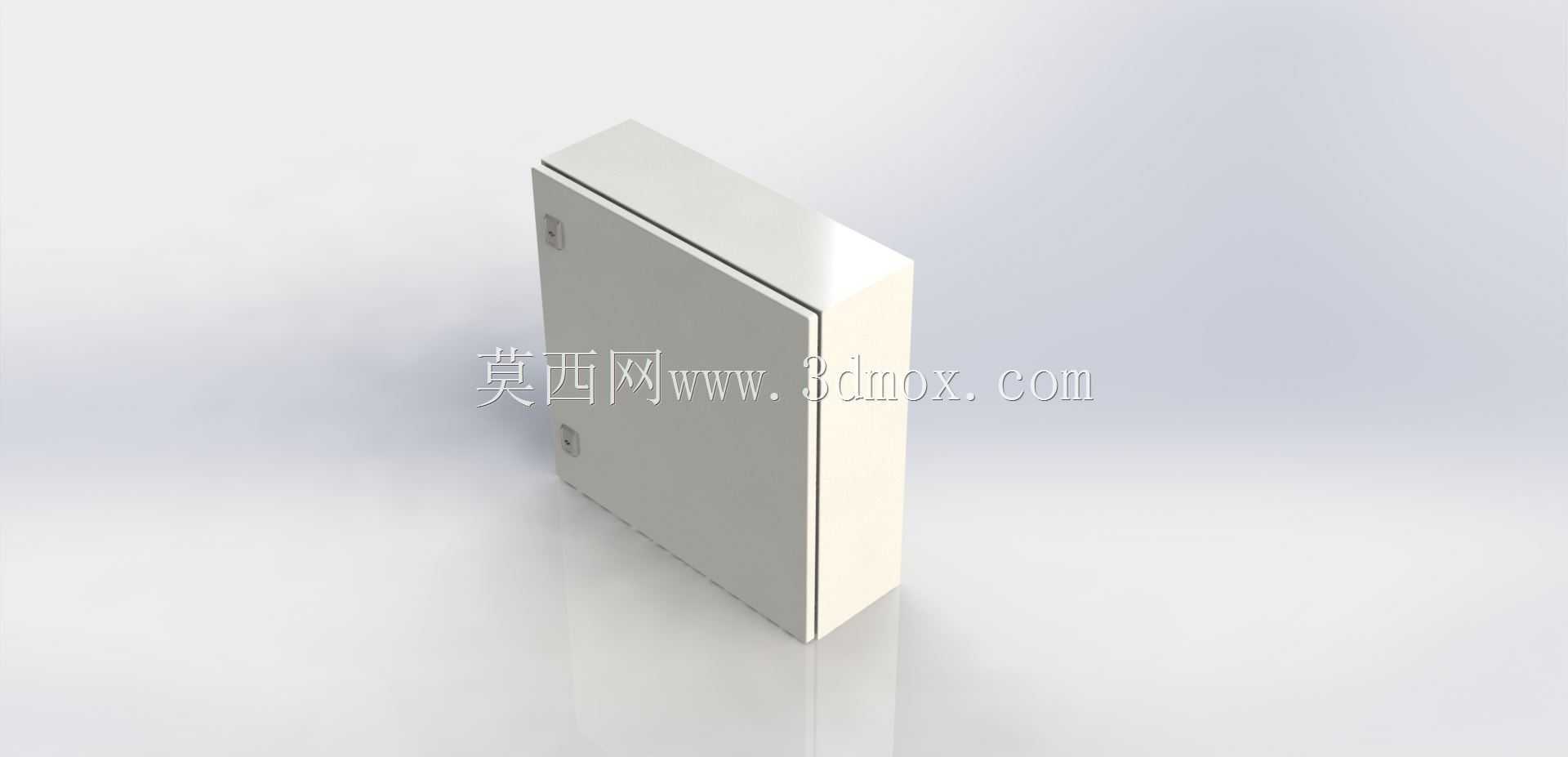

仿威图AE系列600规格壁挂式电气控制柜

　　这款仿威图AE结构的壁挂式电控箱体，是工业现场低压电气元件集成安装的常用载体，在车间生产线旁的分布式控制节点、小型设备的独立电控单元、楼宇配套的动力配电点位、户外小型设备的防护舱体场景中应用十分广泛。不同于落地式柜体需要预留地面安装空间，这款箱体采用壁挂安装形式，可直接固定在墙面、设备机架立面或立柱支架上，能有效节省车间地面占用空间，尤其适合空间局促的设备配套、老旧产线改造的电控加装场景。

　　从功能特性来看，这款箱体采用单门密封结构，门板与箱体框架之间配置连续发泡密封胶条，配合门板侧边的快开式锁具，闭合后可达到稳定的防护等级，能够阻挡车间内的粉尘、切削液飞溅、常规潮气侵入柜体内部，保护内部安装的断路器、继电器、端子排、小型PLC等电气元件稳定运行。箱体内部预留了标准化的安装板固定点位，安装板可采用镀锌钢板或绝缘板材质，用户可根据自身电气元件排布需求提前在安装板上完成开孔、元件预装，再整体推入柜体完成固定，大幅减少现场装配的工作量。

　　设计思路上完全沿用了威图AE系列柜体的成熟结构逻辑，箱体主体采用冷轧钢板折弯焊接成型，边角处做圆弧过渡处理，既避免钣金锐边造成装配人员划伤，也能提升柜体整体的结构刚性，减少薄钢板焊接后的变形量。门板内侧预留了线槽安装位与接地螺柱，可直接敷设柜内控制线、完成门板与柜体的等电位连接，无需后期额外焊接固定点。箱体背部设置了四个壁挂安装固定孔，孔位做了沉台处理，固定螺栓安装后不会突出箱体内壁，避免干涉内部安装板与元件的布置。

　　尺寸边界上这款柜体的外形参数为宽600mm、高600mm、深300mm，安装前需要在固定墙面预留不小于650mm*650mm的平整安装面，保证四个挂点能完全贴合受力；箱体前方需要预留不小于500mm的操作维护空间，确保门板可以完全打开至90度以上，方便日常操作柜内元件、检修线路。箱体顶部和底部预留了标准化的敲落孔位，可根据进出线方向敲开对应孔位安装电缆格兰头，满足上进上出、下进下出或混合进出线的布线需求，适配不同现场的布线走向要求。

　　在实际选型应用中，这款尺寸的柜体可容纳约30-40个模数的低压断路器，搭配端子排、小型开关电源、继电器模组等元件，完全可以满足单台小型自动化设备、单段输送线的控制回路集成需求，不需要额外拼接柜体，整体装配成本更低，安装调试效率更高。
