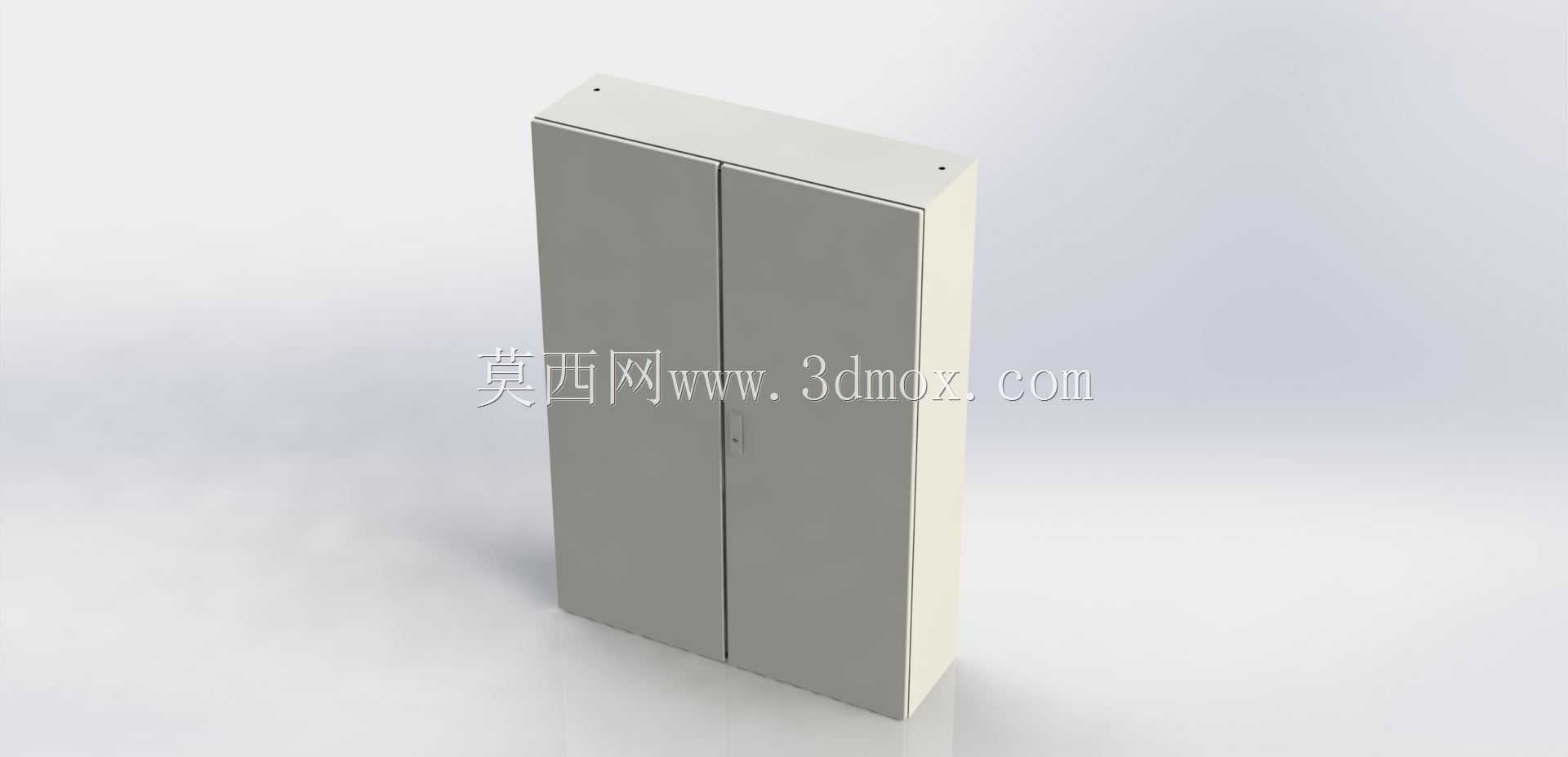

威图款双开门工业电气控制柜结构设计

　　这款双开门立式柜体是工业现场电控系统集成的核心承载部件，常被部署在生产车间、自动化产线侧方、动力配电间、机房配套区域，用来容纳PLC模块、断路器、接触器、接线端子排、开关电源、变频器等各类电气元器件，同时为内部器件提供防尘、防外物侵入的物理防护，也能避免无关人员误触带电部件引发安全事故。从结构设计逻辑来看，这款柜体采用对称双开门布局，取消了中立柱的遮挡设计，相比单开门柜体拥有更开阔的正面操作空间，在安装大尺寸元器件、开展柜内布线作业、后期检修排查线路时，操作人员不需要侧身避让中柱，大幅提升装配和维护的操作便利性。柜体整体采用冷轧钢板弯折成型的框架结构，侧边与背板为一体化弯折设计，保证整体结构刚度，在吊装、运输、

　　现场就位过程中不容易出现框架形变，避免后续安装门板、内部安装板时出现孔位错位、门缝不均的问题。外形尺寸为宽度1000mm、高度1400mm、深度300mm，属于薄型壁挂或落地安装适配的柜体规格，300mm的深度刚好适配常规厚度的电气元件安装需求，不会占用过多车间横向空间，适合布置在产线侧边通道旁、墙面预留安装位较浅的场景；1400mm的高度让柜体操作面刚好落在成年站立人员的舒适操作区间，不需要踮脚或者弯腰就可以操作柜内上部的开关、调试下部的接线端子。设计时预留了标准的安装板固定点位，内部安装板可采用镀锌钢板材质，提前按照元器件布局预开安装孔，也可根据实际集成需求灵活打孔；门板内侧预留了密封条安装槽，

　　装配发泡密封胶条后关门时可以实现整圈贴合，满足常规工业环境的防护等级要求；柜体顶部预留了吊装孔与进线敲落孔，底部同样预留了电缆进线的开孔位置，方便现场从桥架或者地面布线引入动力线与信号线；门板与框架之间采用标准铰链连接，开合角度可满足大角度开启需求，同时预留了门锁安装位，可加装标准柜锁实现权限管控，避免非授权人员开启柜门。在建模过程中，所有弯折处都按照实际钣金加工的工艺预留了折弯圆角，孔位间距符合柜体安装的通用标准，框架拼接处的连接点位完全匹配实际焊接、螺栓紧固的工艺要求，没有出现脱离加工实际的理想化结构，不管是用来做电气布局的干涉校验，还是指导钣金车间下料生产，都能直接作为结构参考使用。
