维加9复古滑翔机结构设计图纸

　　这套滑翔机结构设计方案，面向符合SAM 78规则的复古类滑翔机制作场景，可直接用于航模赛事参赛机型制作、航空科普教学教具加工、复古航空爱好者收藏级模型复刻等实际场景。从实际使用需求出发，该机型为无动力滑翔构型，整体气动布局沿用了早期滑翔机的大展弦比平直翼设计，能够在低高度抛投、山坡气流滑翔等场景下保持稳定的升阻比，兼顾低速操控性与滑翔留空性能。设计过程中优先考虑了手工制作的适配性，机翼采用分段式翼肋排布结构，翼型选用成熟的低速高升力翼型，从翼根到翼尖保持渐变的翼型厚度与扭转角，能够有效降低翼尖失速风险，提升大迎角飞行状态下的操控稳定性。机身采用细长流线型构型，尾翼为常规布局的平尾加垂尾结构，垂尾后缘预留了操纵面安装位，

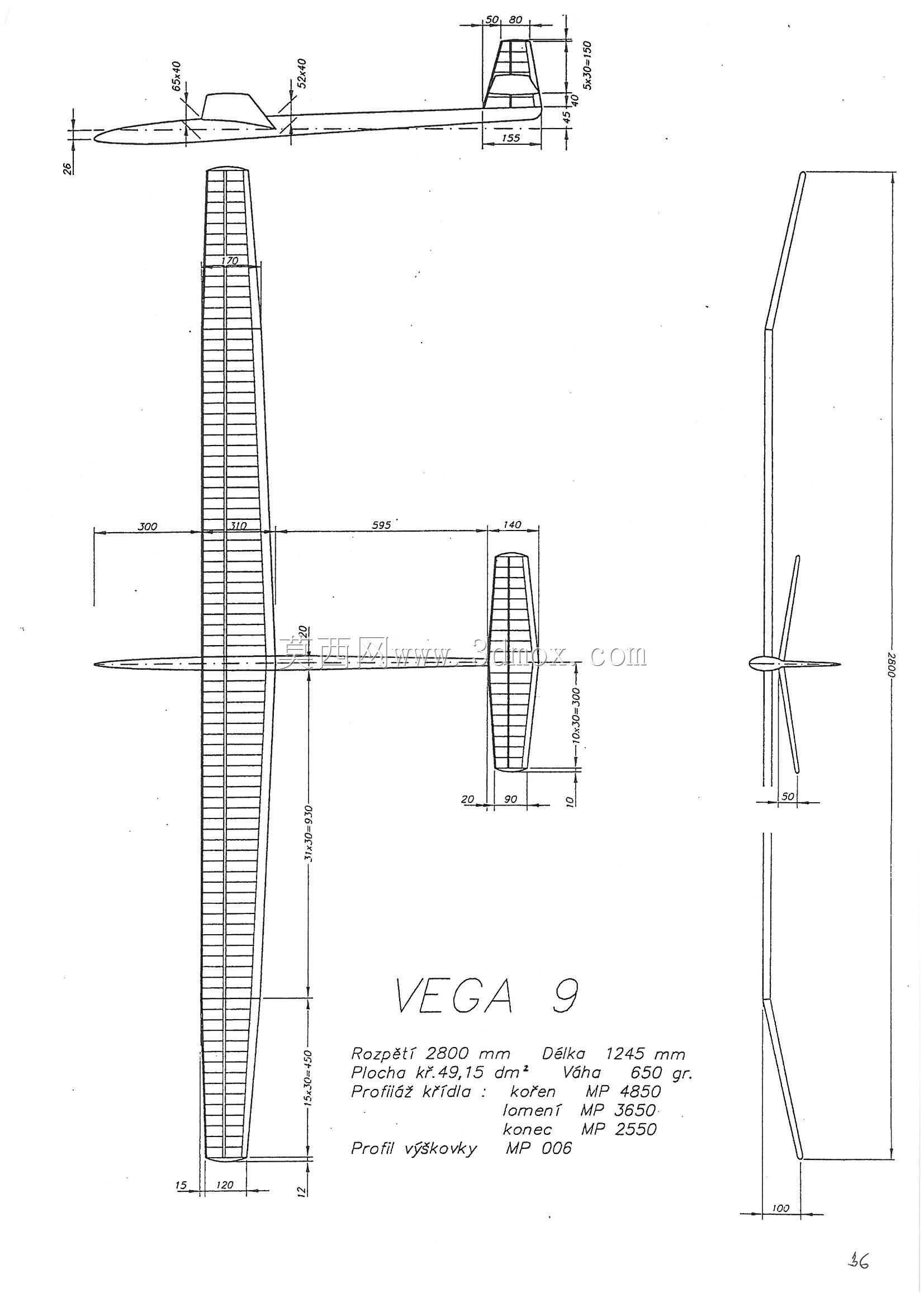

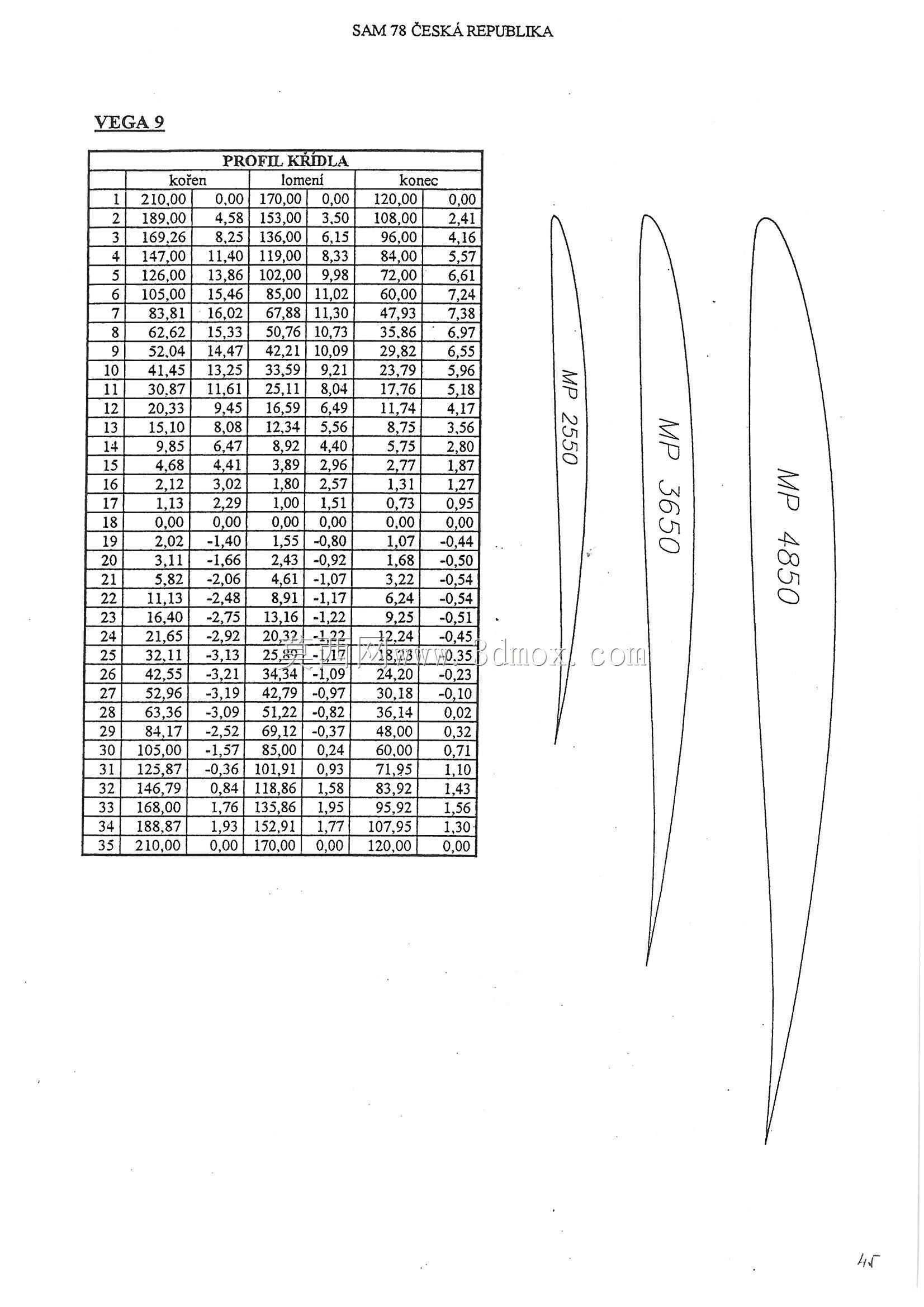

　　可根据制作需求加装简易操纵机构实现方向控制，平尾与机翼的安装位置经过气动配平计算，能够保证整机在无动力滑翔状态下的俯仰稳定性，无需额外增加配重即可达到合理的重心区间。从尺寸边界来看，整机翼展达到2800mm，机身长度1245mm，机翼根弦长度与翼尖弦长按比例收窄，各部件的连接位置预留了标准的插接安装余量，机翼与机身的对接处设计有定位卡槽，能够保证组装时的对位精度，避免手工制作过程中出现安装角度偏差。尾翼与机身的连接采用插接加粘接的组合固定方式，既能够保证结构强度，也方便制作完成后的拆解收纳。整套结构图纸完整标注了各翼肋的定位尺寸、翼型坐标、机身隔框的轮廓尺寸，所有结构件均采用轻质木材加工即可实现，不需要复杂的金属加工工序，

　　适配个人航模制作者、学校航模社团的加工条件，在实际制作过程中，可根据选用的材料特性对局部壁厚进行微调，在保证结构刚度的前提下尽可能降低整机重量，进一步提升滑翔性能。机翼前缘设计有连续的弧形包覆结构，能够降低飞行过程中的前缘阻力，机身尾部的收缩线型经过优化，能够减少尾部紊流对尾翼操纵效率的影响，各操纵面的转轴位置均标注了明确的安装基准，方便后续加装遥控操纵组件时的位置定位。
