PC轴流散热鼓风机三维结构设计

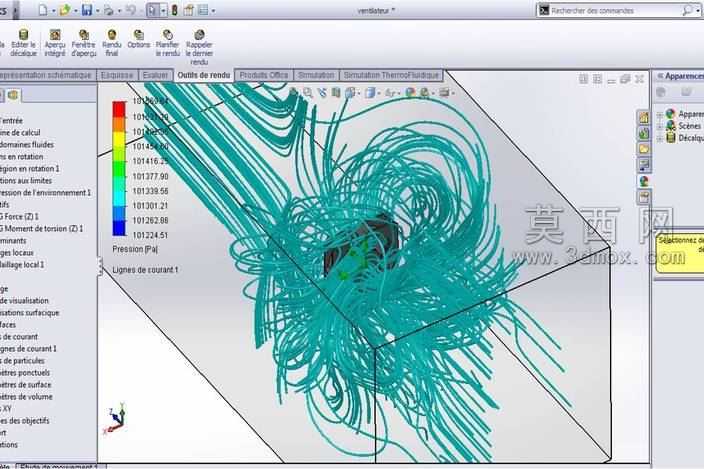

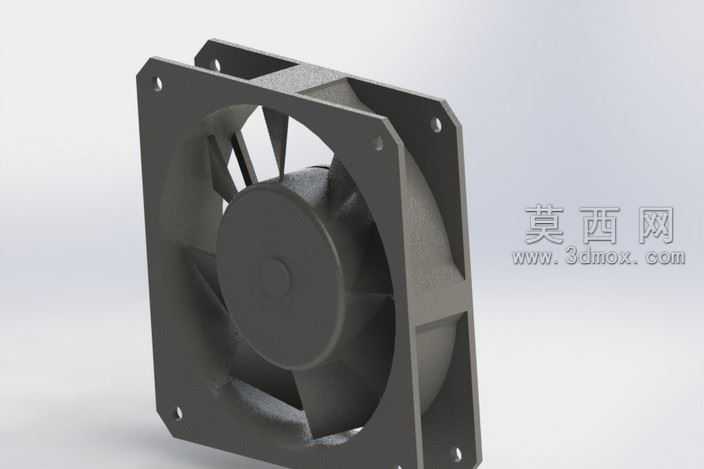

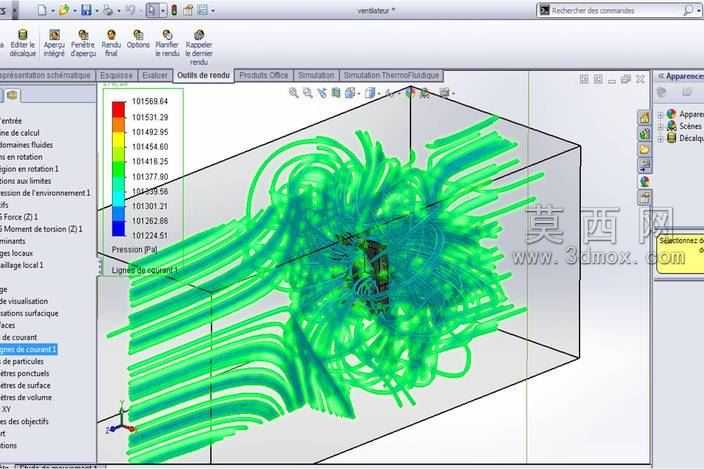

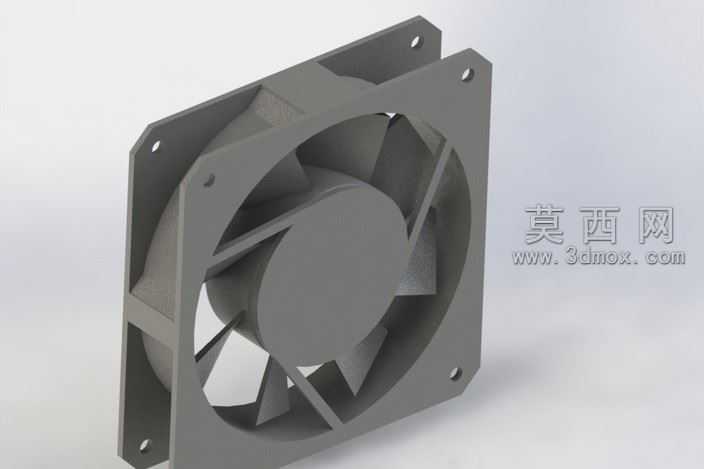

本作品为PC用轴流散热鼓风机的三维参数化建模成果，建模过程严格遵循工业散热风机的实际生产设计逻辑，首先通过草图绘制确定方形安装法兰的基准轮廓，精准定位四个角的安装孔位尺寸，保证后续安装适配性。建模阶段采用实体拉伸命令构建风机的外框主体结构，外框采用一体化成型的方形带圆角设计，既保证结构强度，又避免安装时的锐角磕碰风险。叶轮部分采用圆周阵列特征完成七片后倾式扇叶的建模，每片扇叶的曲面弧度经过反复调整，通过曲面放样、曲面缝合命令构建出符合流体力学特性的翼型截面，扇叶与中心轮毂采用布尔合并命令实现一体化连接，轮毂中心预留轴孔装配位，还原实际产品的电机装配结构。外框内侧设计有导流筋结构，通过筋特征命令生成，既可以引导气流走向提升送风效率，又能增强外框的结构刚性，避免长期运行产生形变。材质渲染阶段，整体模型赋予哑光深灰色工程塑料材质，模拟实际产品常用的ABS阻燃塑料质感，调整材质的粗糙度、反光度参数，还原工业塑料件的真实视觉效果，渲染时采用柔和的环境光搭配主侧光源，清晰展现模型的棱角结构、曲面过渡细节以及安装孔、导流筋等细微结构特征。设计过程中充分考虑PC设备内部的狭小安装空间，整体模型的厚度、外框尺寸均按照标准PC散热风机的规格进行参数化设定，安装孔的孔距、孔径严格匹配行业通用安装标准，扇叶与外框内壁预留均匀的转动间隙，既避免运转时的剐蹭风险，又尽可能减小漏风损失提升风压。模型的所有特征均保留参数化编辑属性，可根据不同的风量、风压需求调整扇叶角度、叶轮直径、外框尺寸等参数，适配不同功率等级的散热需求，整体结构无冗余特征，建模逻辑清晰，可直接用于产品结构验证、3D打印手板制作以及生产开模的参考依据。
