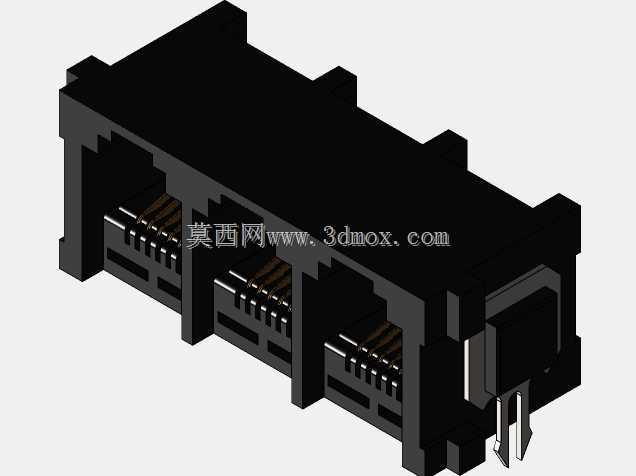

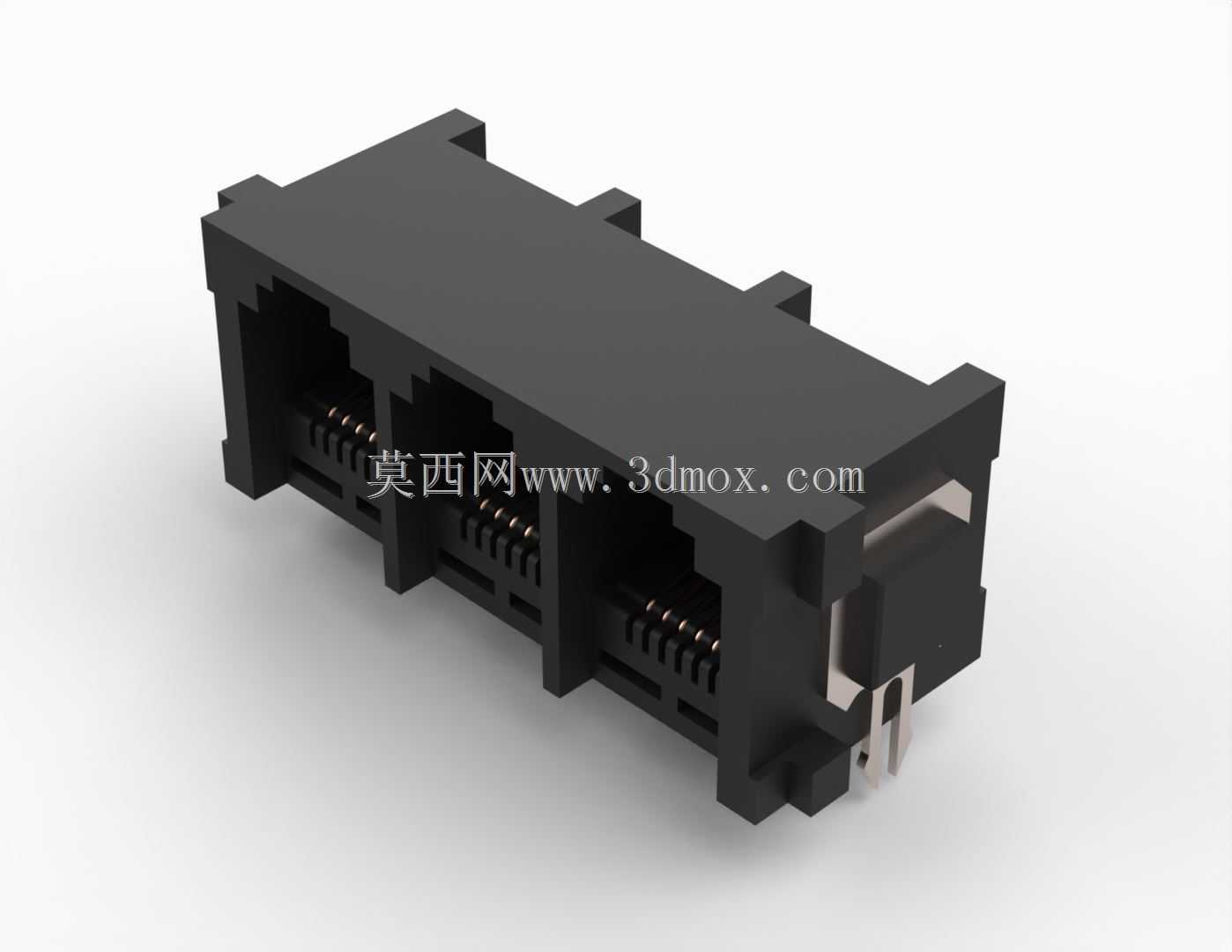

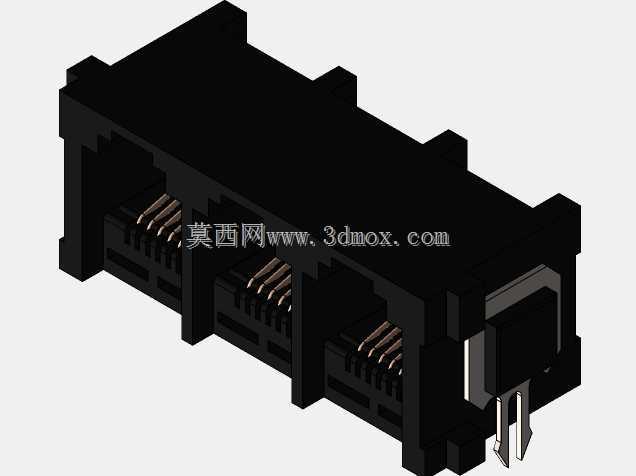

三端口带板锁6P6C模块化网络插座

　　这款三端口带板锁的6P6C模块化插座，是通讯类电子设备内部布线连接场景里的常用接插部件，日常多应用在工控机、网络交换机、嵌入式控制板、小型通讯终端的PCB板载连接环节，用来实现RJ11规格的水晶头插接导通，完成语音信号、低速数据信号的稳定传输。从实际使用需求出发，这类多联集成插座的设计首先要兼顾板上安装的空间利用率，三个端口沿长度方向等距排布，相邻端口的中心间距严格匹配通用水晶头的插拔操作空间，不会出现相邻插头干涉的问题，整体外壳采用阻燃级黑色工程塑料注塑成型，绝缘性能满足常规低压弱电场景的安规要求，外壳侧壁预留的定位凸台，在SMT或者波峰焊工序里可以和PCB上的定位孔精准配合，避免焊接过程中器件偏移。

　　带板锁的结构设计是这款插座的核心实用特性，插座端部的金属锁扣在器件插装到PCB对应开孔后，会自动卡紧PCB板面，不需要额外的固定卡扣或者点胶加固，就能承受日常插拔水晶头时的侧向拉力，不会出现器件被拔离板面的故障，金属锁脚同时还能实现外壳接地，降低外界电磁干扰对信号传输的影响。每个端口内部的6根接触弹片采用高弹性锡磷青铜材质冲压成型，表面镀金处理保证多次插拔后的接触可靠性，弹片的弯折角度经过反复调校，水晶头插入时的插拔力控制在合适区间，既不会因为过松导致接触不良，也不会因为过紧造成插拔操作困难。从安装边界来看，这款插座的整体高度适配常规板载器件的限高要求，底部引脚伸出长度匹配标准PCB板厚，焊接后引脚不会突出板底过多，

　　不会影响设备壳体的装配，插座背部的导向斜面可以引导水晶头顺利插入，即使盲操作也能快速对准端口。在结构设计阶段，这类多联插座需要重点考量塑料外壳的成型工艺，外壳上的加强筋分布既保证了整体结构强度，不会因为多次插拔出现端口开裂，也不会因为壁厚不均导致注塑成型时出现缩痕、翘曲等缺陷，内部的弹片固定槽和外壳一体成型，弹片压入后不会出现移位，保证每个触点的对位精度。实际选型使用时，这类集成式多端口插座相比单端口独立排布的方案，能大幅减少PCB上的器件占位面积，减少焊接工序的点位数量，提升整机组装的效率，同时统一的安装基准也能保证前面板开孔的对齐精度，避免出现端口和面板开孔错位的问题。
