MBS系列单相0.8安培贴片桥整流器结构

　　在小功率AC-DC转换电路的PCB布局环节，这款MBS系列贴片桥整流器的结构设计，是很多消费类电源、工业控制板卡开发时绕不开的选型参考。不同于传统直插式整流桥需要预留引脚弯折、波峰焊过孔的空间，这款表贴封装的器件，从引脚形态到本体轮廓，都完全适配SMT回流焊工艺的生产要求，产线贴装时吸嘴可以直接吸附器件顶面的平整区域，不需要额外定制异形吸嘴，能直接匹配高速贴片机的通用取料参数，减少产线换型的调试时间。

　　从实际电路功能来看，这款器件覆盖MBS2到MBS10的电流规格区间，额定通流能力达到0.8安培，采用玻璃钝化工艺的整流芯片，在反向耐压、高温漏电流控制上的表现，比普通塑封整流桥更稳定，在-55℃到150℃的工作结温范围内，芯片的正向压降波动范围控制在0.1V以内，不会因为环境温度变化导致电路整流效率出现大幅波动，很适合用在小功率开关电源输入端、小家电控制板、低压工业传感器供电模块这类对供电稳定性有要求的场景里。

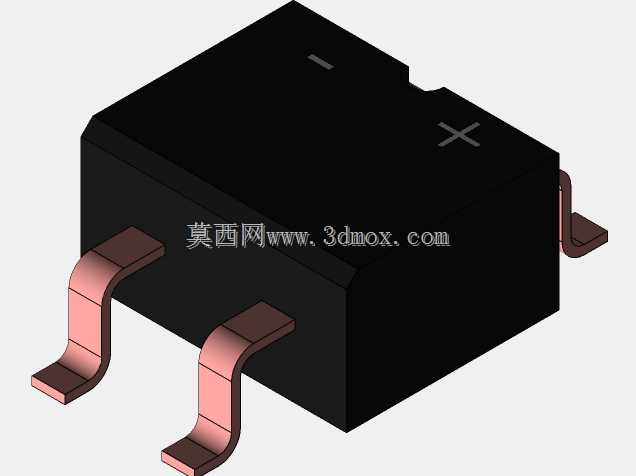

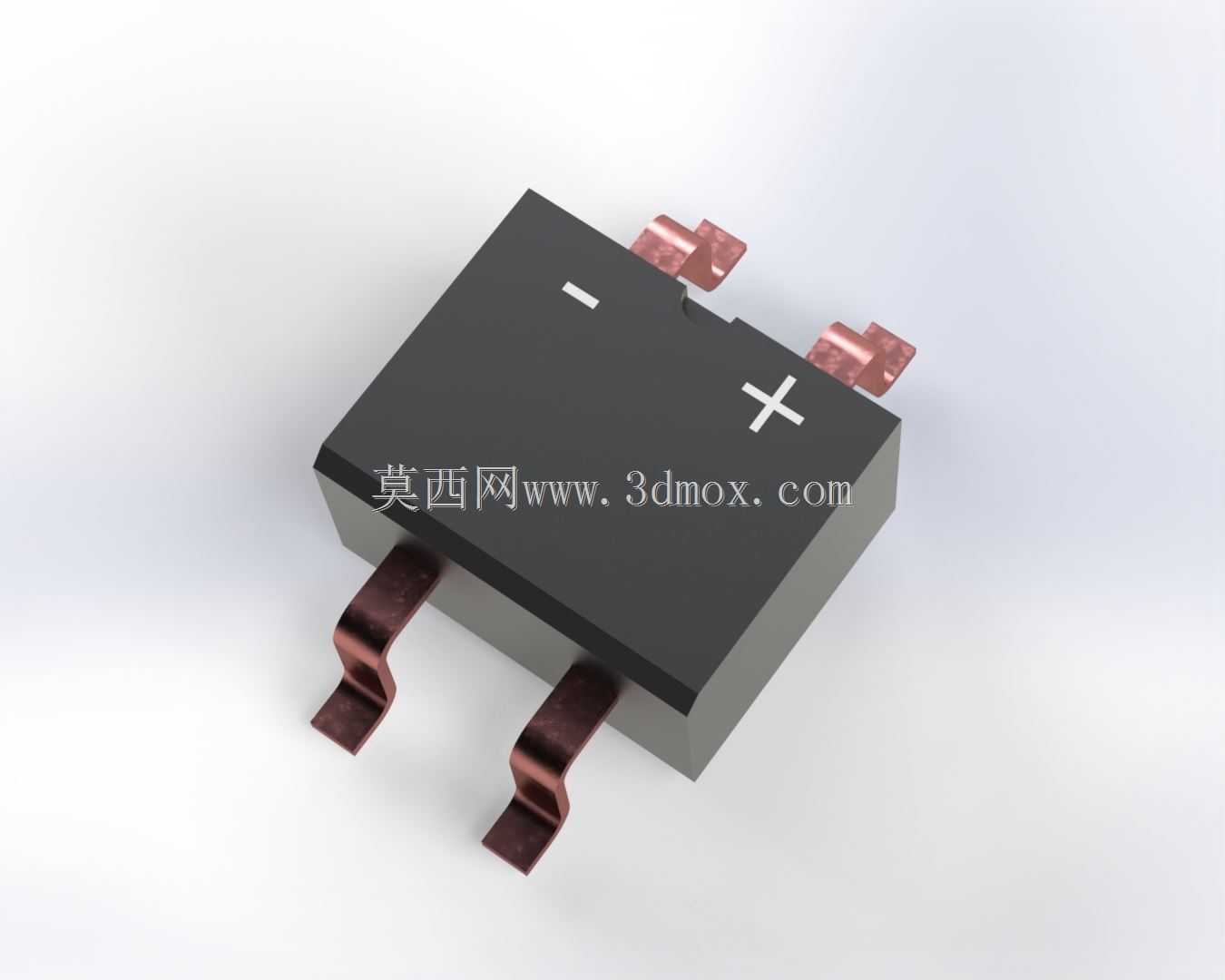

　　做结构设计的时候，这款器件的安装边界需要特别注意：本体总高度控制在2.5mm以内，四个引出焊脚的共面度公差控制在0.1mm以内，PCB焊盘设计时不需要额外做加长偷锡焊盘，按照引脚实际宽度做1:1匹配的焊盘即可，过回流焊时不会因为引脚共面度问题导致虚焊、立碑缺陷。器件顶面的极性标识做了凹凸蚀刻处理，不是普通的丝印标识，不会因为产线清洗、长期使用磨损导致极性辨认错误，生产环节的目视检查、AOI光学检测都能快速识别极性方向，减少反向贴装的不良率。

　　从内部结构来看，四颗整流芯片采用桥式连接布局，内部键合采用铜带连接而非传统铝丝键合，在0.8安培额定电流下的通流冗余量更大，短时1.5倍过载时不会出现键合点熔断的问题。器件的封装本体采用耐高温环氧材料，满足UL94-V0阻燃等级，在电源板出现短时过流发热时，封装材料不会出现熔融、滴落的情况，符合消费电子、工业设备的安规要求。

　　在实际选型建模时，需要注意器件的引脚伸出长度：两个交流输入引脚位于器件本体的同一侧，直流正、负输出引脚位于另一侧，引脚的弯折弧度做了应力释放设计，当PCB出现轻微形变时，引脚可以吸收部分形变应力，不会因为应力传递到内部芯片导致芯片开裂。建模时如果要做整机的EMC仿真，这款器件的本体寄生参数也需要纳入考量，表贴封装的引脚寄生电感比直插封装小60%左右，在100kHz以内的开关频率下，不会因为引脚电感导致额外的传导干扰，能简化电源输入端的EMI滤波电路设计，减少板上滤波元件的数量，压缩整体PCB的布局空间。

　　很多工程师在做小功率电源布局时，容易忽略整流桥的散热边界，这款0.8安培规格的整流桥，在自然对流散热条件下，满负载工作时的本体温升控制在30K以内，不需要额外加装散热片，只要在焊盘位置做适当的铺铜延伸，就能满足散热要求，铺铜面积建议不小于焊盘本身面积的3倍，就能把结温控制在安全区间内。另外器件的封装边缘到PCB板边的距离建议预留至少1mm，避免分板时的机械应力传导到器件引脚，导致焊接点出现隐性裂纹，提升产品的长期可靠性。
