60mm口径涵道式动力叶轮结构设计

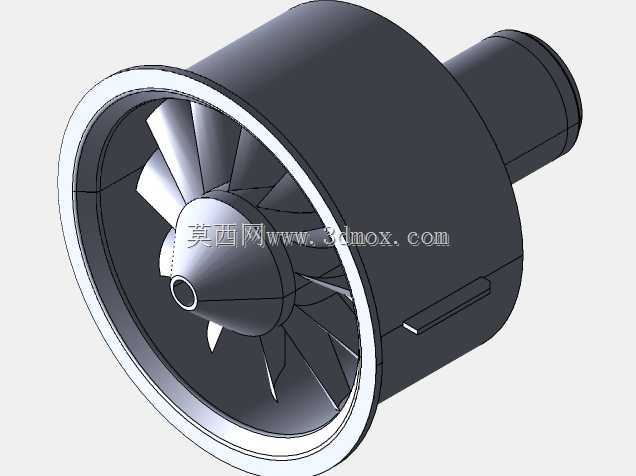

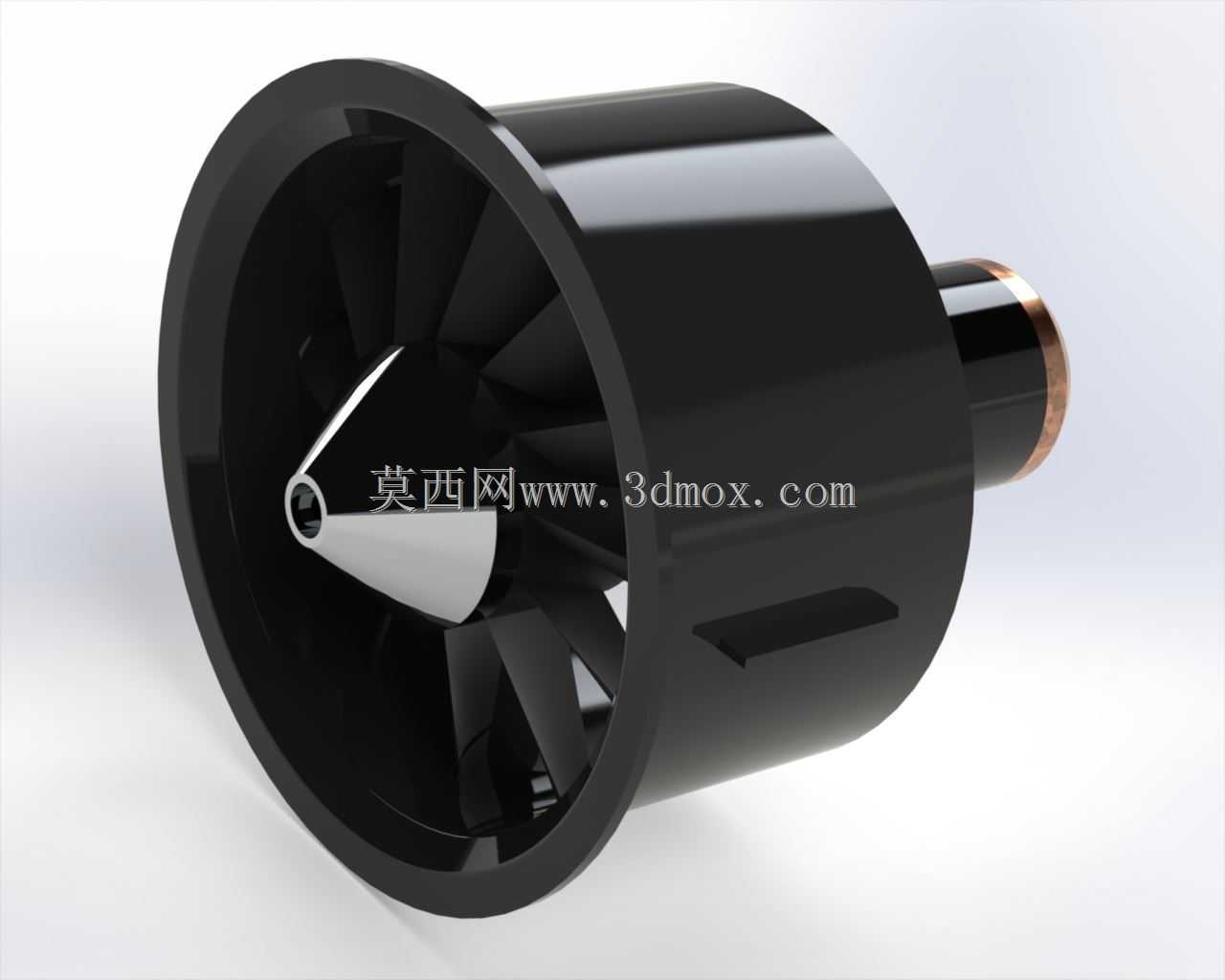

　　这款60mm规格的涵道叶轮，最初是针对小型航模涵道动力单元开发的核心做功部件，实际应用场景并不局限于航模领域，在小型管道通风、紧凑空间内的定向送风、微型流体增压场景中都能适配。从结构设计逻辑来看，叶轮采用多叶片前倾式布局，叶片型线经过流体仿真优化，能在高转速下将进气端的气流沿轴向高效加压，减少叶尖涡流损失，匹配外围涵道壁的间隙控制在0.2mm以内，避免气流回流造成的效率损耗。进气端的锥形导流头是设计中容易被忽略的细节，锥角经过反复调校，能让正面来流平滑分流进入叶片流道，避免进气端产生紊流引发的振动与噪音，同时导流头与轮毂采用一体化衔接结构，减少装配台阶带来的气流扰动。

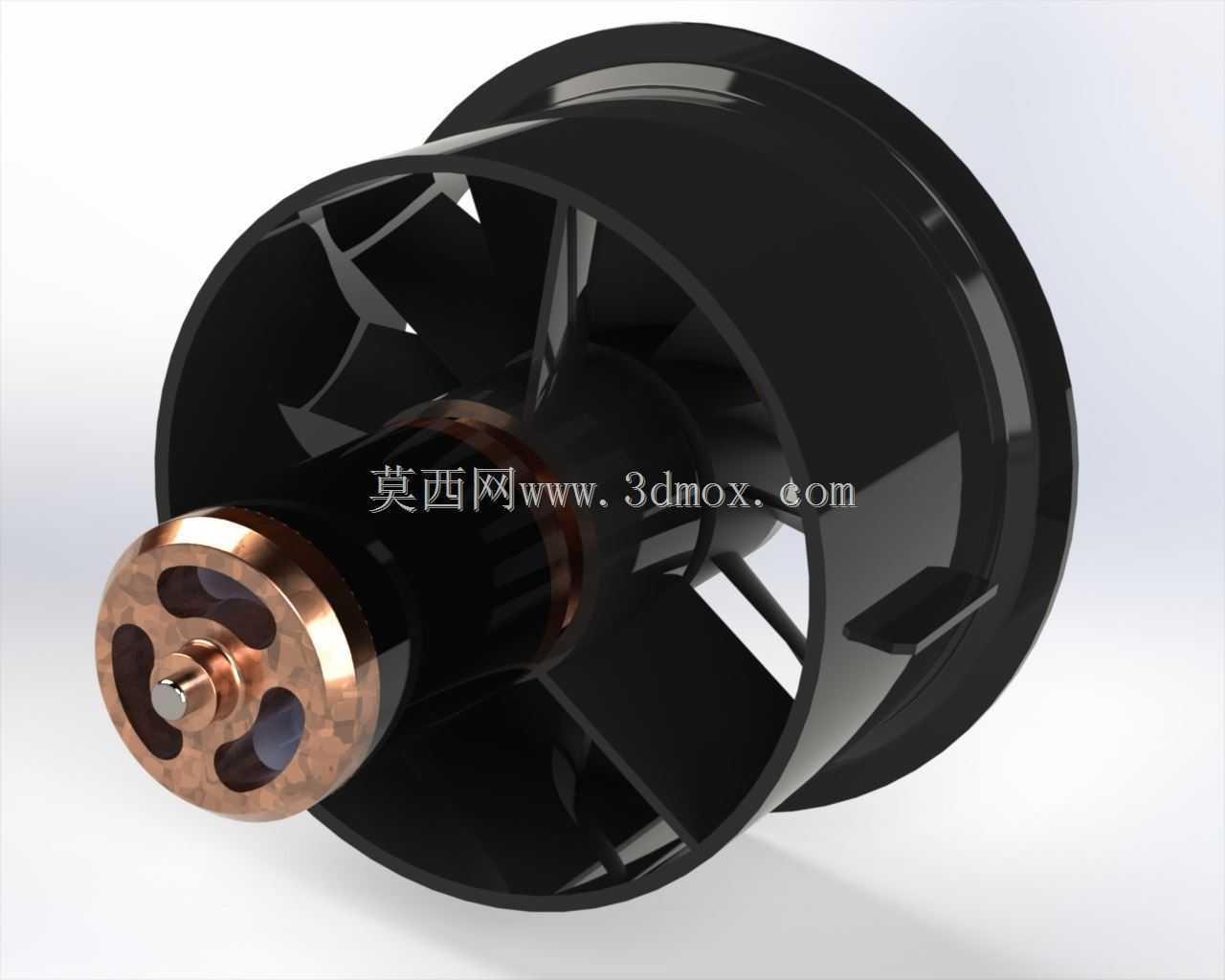

　　从安装边界来看，叶轮整体适配内径60mm的标准涵道壳体，轮毂后端的轴径匹配常规微型高速电机的输出轴尺寸，轴向安装长度预留了电机安装位与锁紧螺母的空间，不需要额外做结构修改就能直接适配市面上同规格的涵道动力套装。叶片采用等强度变厚度设计，叶根位置厚度更大，能承受高转速下的离心载荷，叶尖位置做薄处理，降低转动惯量的同时减少叶尖与涵道壁剐蹭的风险，叶片前缘做了小圆角处理，降低来流冲击带来的气动噪声。

　　实际使用中，这款叶轮的工作转速区间覆盖每分钟一万转到三万转，在额定转速下能输出稳定的轴向推力，气流均匀性较好，不会出现明显的偏流现象。除了航模动力场景，将其适配到小型管道排风设备中时，也能在有限的截面尺寸下实现更高的风压输出，适合安装在空间受限的设备内部做定向散热或送风使用。设计过程中特意做了动平衡校正的结构预留，轮毂后端预留了动平衡去重的位置，方便量产时做动平衡调校，降低高转速下的振动幅度，延长配套轴承与电机的使用寿命。涵道外壳与叶轮的配合段做了直筒精度设计，安装时不需要额外做定位调整，只要保证叶轮与涵道同轴度在公差范围内，就能达到设计的气动效率，减少现场调试的工作量。
