本田思域CRV前悬架上下球头结构设计

　　在乘用车底盘悬架系统的开发与逆向建模工作中，转向节与控制臂之间的球铰连接部件，是决定底盘操控质感、行驶安全性与零件耐久度的核心受力构件，本次建模的球头结构适配本田思域第六代车型与CRV RD1车型的前悬架上下连接点位，可直接用于悬架K&C特性仿真、底盘零件干涉检查、改装件结构匹配等工程场景。从实际装车的功能逻辑来看，该球头承担着多向载荷传递的作用：车辆行驶过程中，垂直方向的冲击载荷、转向时的横向力矩、制动与加速工况下的纵向力都会通过球头销传递至控制臂与副车架，因此结构设计上首先保证了球铰副的转动自由度冗余，可满足悬架跳动、转向动作时的多角度摆角需求，避免极限工况下出现运动干涉或者球头拉扯脱出的风险。

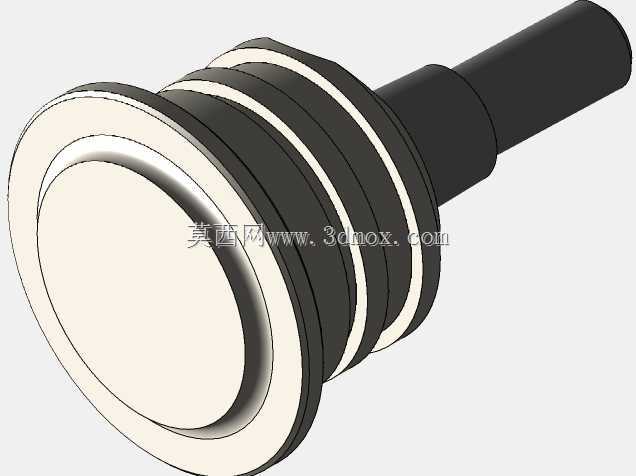

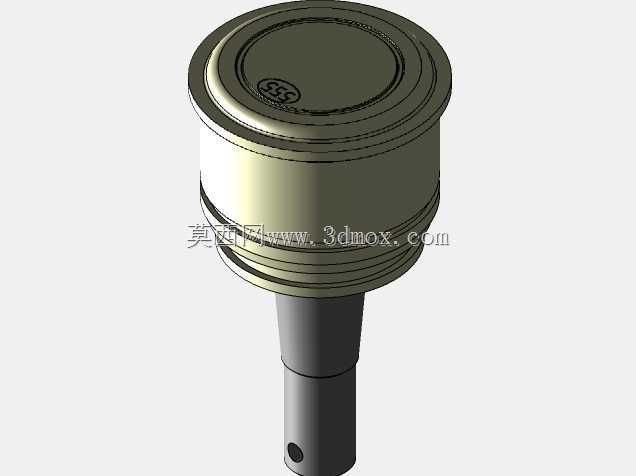

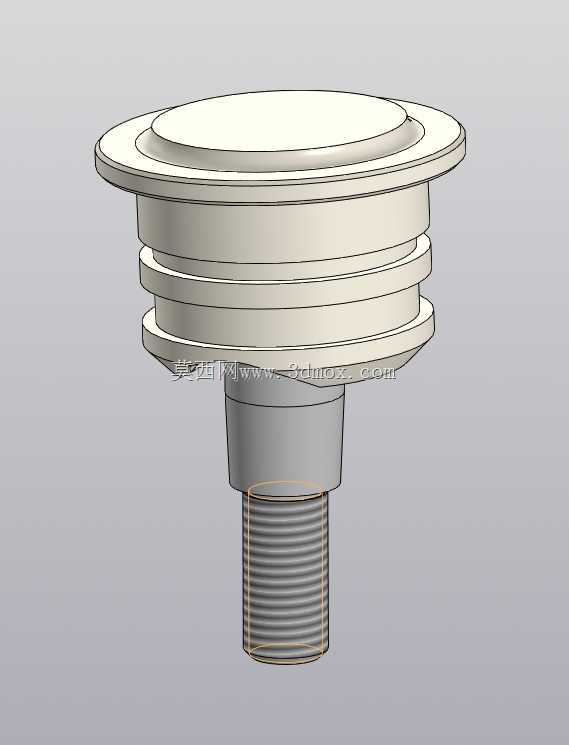

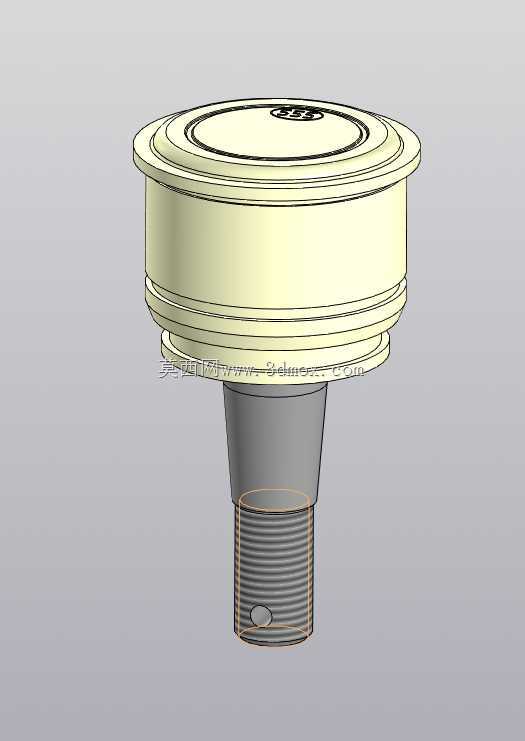

　　建模过程中完全参照实车安装边界进行尺寸还原：上部的法兰压装端采用多道环形凸台结构，与控制臂的安装座孔采用过盈压装配合，凸台的台阶尺寸严格匹配原厂安装孔的公差带，压装后可实现轴向定位，不需要额外的固定卡簧即可承受轴向拉脱力；下部的球头销段采用标准细牙螺纹设计，螺纹公称直径、螺距与转向节锥孔的配合锥度完全对齐原厂装配参数，螺纹末端的销孔结构用于安装开口销，实现螺母的防松锁止，符合底盘紧固件的安全设计规范。从结构细节来看，球头的壳体采用一体化锻压成型的结构思路，壳体内部预留球碗的安装空间，建模时还原了球碗与球销的配合间隙，可在仿真时模拟球头的阻尼特性与磨损余量；壳体上部的密封端盖采用卷边压装结构，可保证内部润滑脂的密封性能，避免泥水、

　　沙尘进入球铰摩擦副造成异常磨损，这一细节也是原厂零件实现长寿命设计的关键。在悬架运动学计算场景中，该模型的球心点位置完全对齐实车的硬点坐标，可直接导入多体动力学软件进行悬架运动行程仿真，计算不同跳动行程下的前轮定位参数变化，包括主销后倾、主销内倾、车轮外倾的变化量，为底盘调校、改装件开发提供准确的数模基础；在零件逆向开发场景中，该模型的所有安装边界尺寸都经过实车测绘验证，可直接作为机加工、锻压模具开发的数模参考，不需要反复进行实车测量匹配。需要注意的是，该球头为左右悬架通用结构，安装时仅需根据左右侧的转向角度调整球头的初始摆角即可，不需要区分左右零件编号，这一通用化设计也降低了售后配件的储备成本，符合民用乘用车零部件的通用化设计思路。
