金属板材拼接式店用支撑框架结构

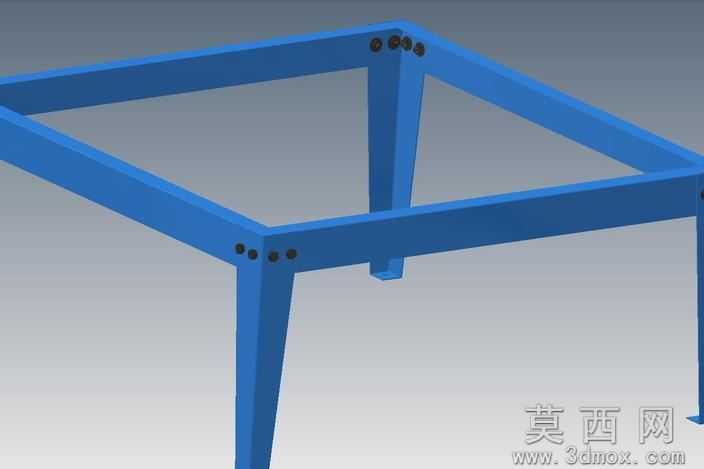

该模型采用Autodesk Inventor进行全参数化三维建模，整体为方形店用支撑框架结构，建模过程中首先通过草图绘制确定框架的外轮廓尺寸，基于方钢型材的截面参数生成基础框架梁的三维实体，针对框架的四个角部连接位置，单独设计了带螺栓孔的拼接节点，通过拉伸、切除命令完成连接孔位的精准排布，保证每一处连接孔的同轴度与位置公差符合实际装配要求。模型的四条支撑腿采用与框架主梁同规格的金属方管制作，在腿与主梁的连接位置同样设置了多组螺栓固定点位，建模时对螺栓连接的接触面做了贴合约束，还原真实装配时的面接触状态，避免出现结构干涉问题。材质赋予阶段，为框架整体赋予了蓝色哑光金属漆材质，调整材质的粗糙度、金属度参数，模拟真实金属方管喷涂后的表面质感，渲染时采用柔和的环境光搭配定向主光源，清晰展现框架的结构轮廓与连接细节，同时对边角位置做了微小的倒角处理，还原实际钣金加工后的工艺特征，避免尖锐棱角的不真实表现。设计思路上，该框架采用全螺栓拼接的装配式结构，无需焊接工艺，所有构件均可通过板材裁切、型材下料后钻孔完成加工，方便运输与现场组装，四条支撑腿垂直向下均匀受力，上方的方形框架平面可用于铺设台面作为店用操作台、展示台的基础支撑结构，整体结构受力均匀，连接节点的螺栓排布经过力学考量，可承受日常店用场景下的静态载荷，建模过程中同步校验了所有构件的装配间隙，保证每一处拼接位置均可实现无干涉组装，模型的所有特征均保留参数化属性，可根据实际使用需求快速调整框架的长宽高尺寸、型材规格参数，适配不同尺寸的店用台面安装需求。
