INA169模拟直流电流传感器接线模块结构

　　在低压配电、嵌入式设备电流监测、小型机电装备运行状态采集场景中，这类模拟直流电流传感模块是电路采样环节的核心配件，建模时需要兼顾PCB板件结构、接插件配合、安装孔位的实际适配性，还原实物的装配逻辑。该模块核心功能是通过串联在被测直流回路中的采样路径，将回路电流值转化为线性对应的模拟电压信号输出，供后端主控ADC采集，无需额外复杂信号调理电路即可直接接入多数通用控制板的模拟输入端口，适配小功率直流负载的实时电流监测需求，常见于小型机器人动力回路监测、便携设备功耗分析、实验台架电流采样等场景。从结构设计来看，模块采用标准2.54mm间距排针作为对外接口，共设置5个引脚，分别对应电源正、电源地、信号输出以及两个预留功能引脚，

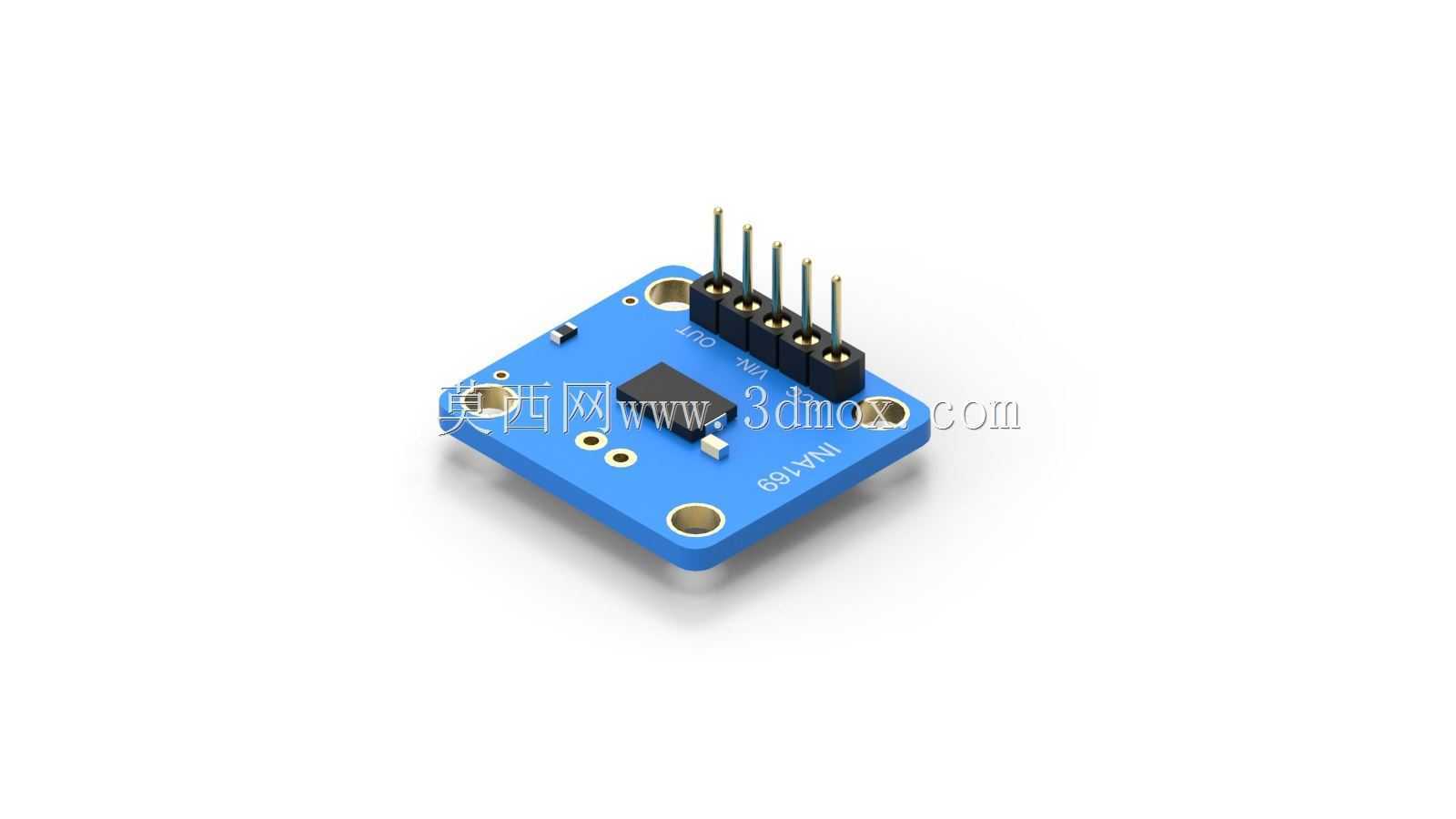

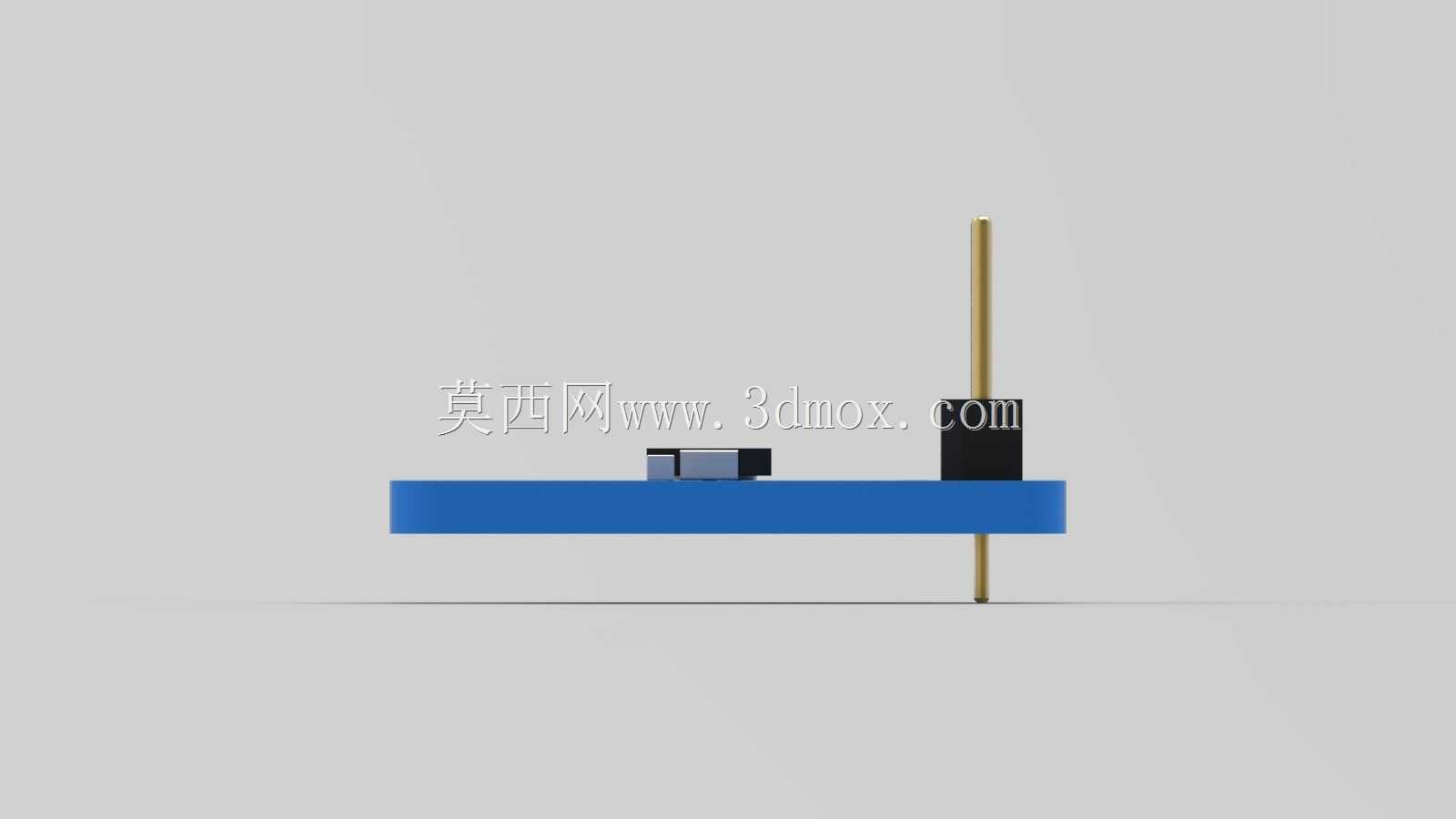

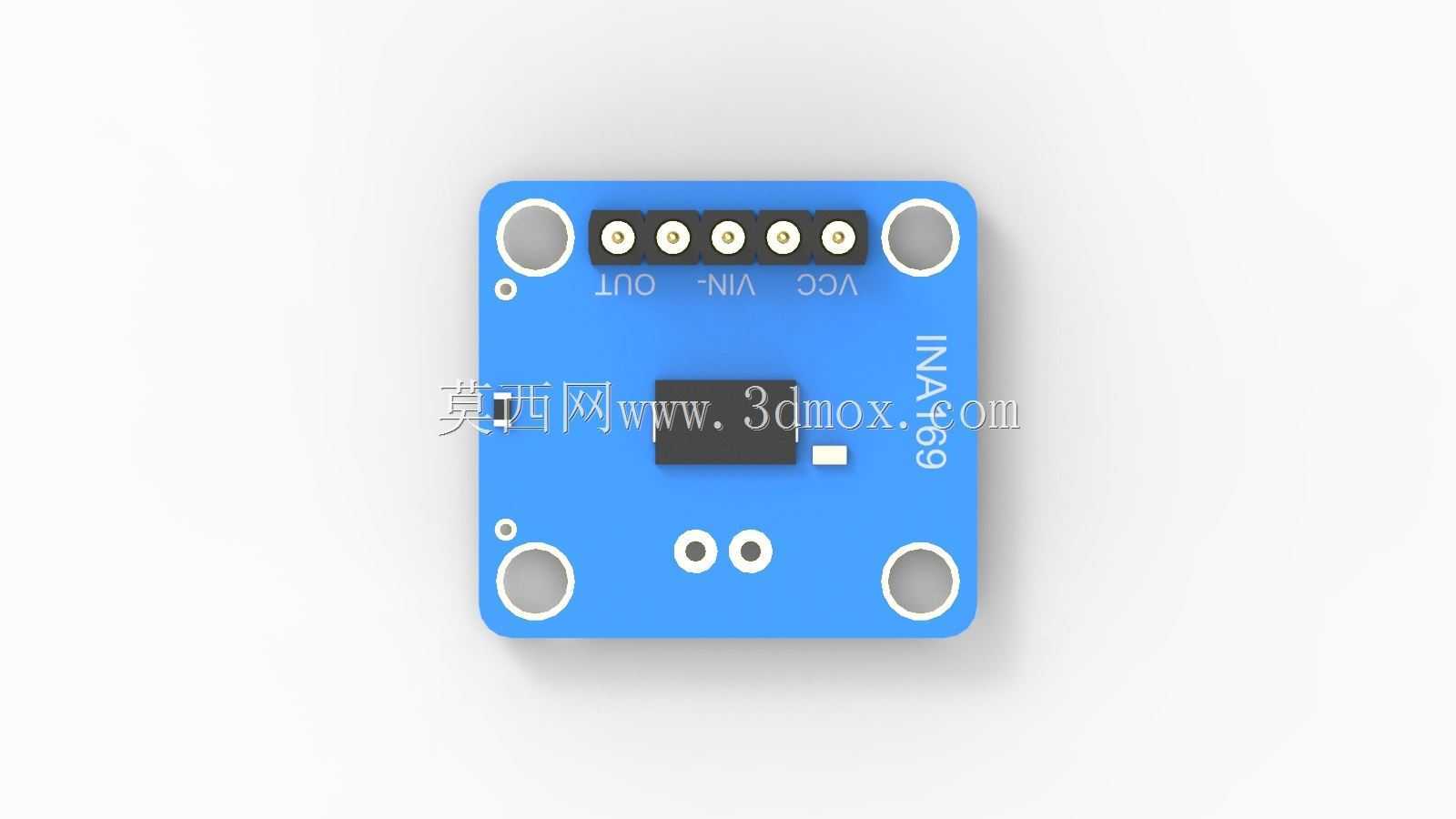

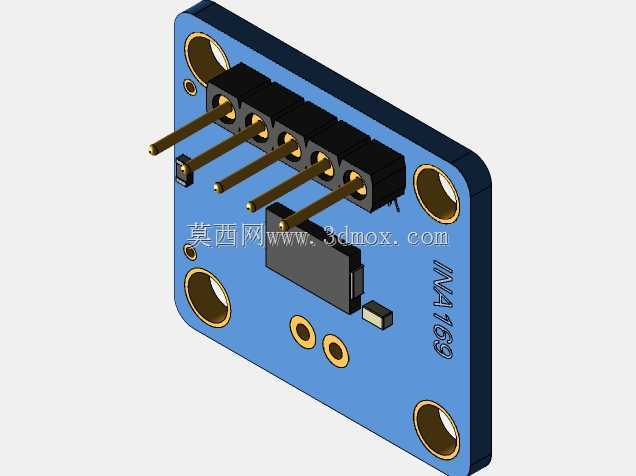

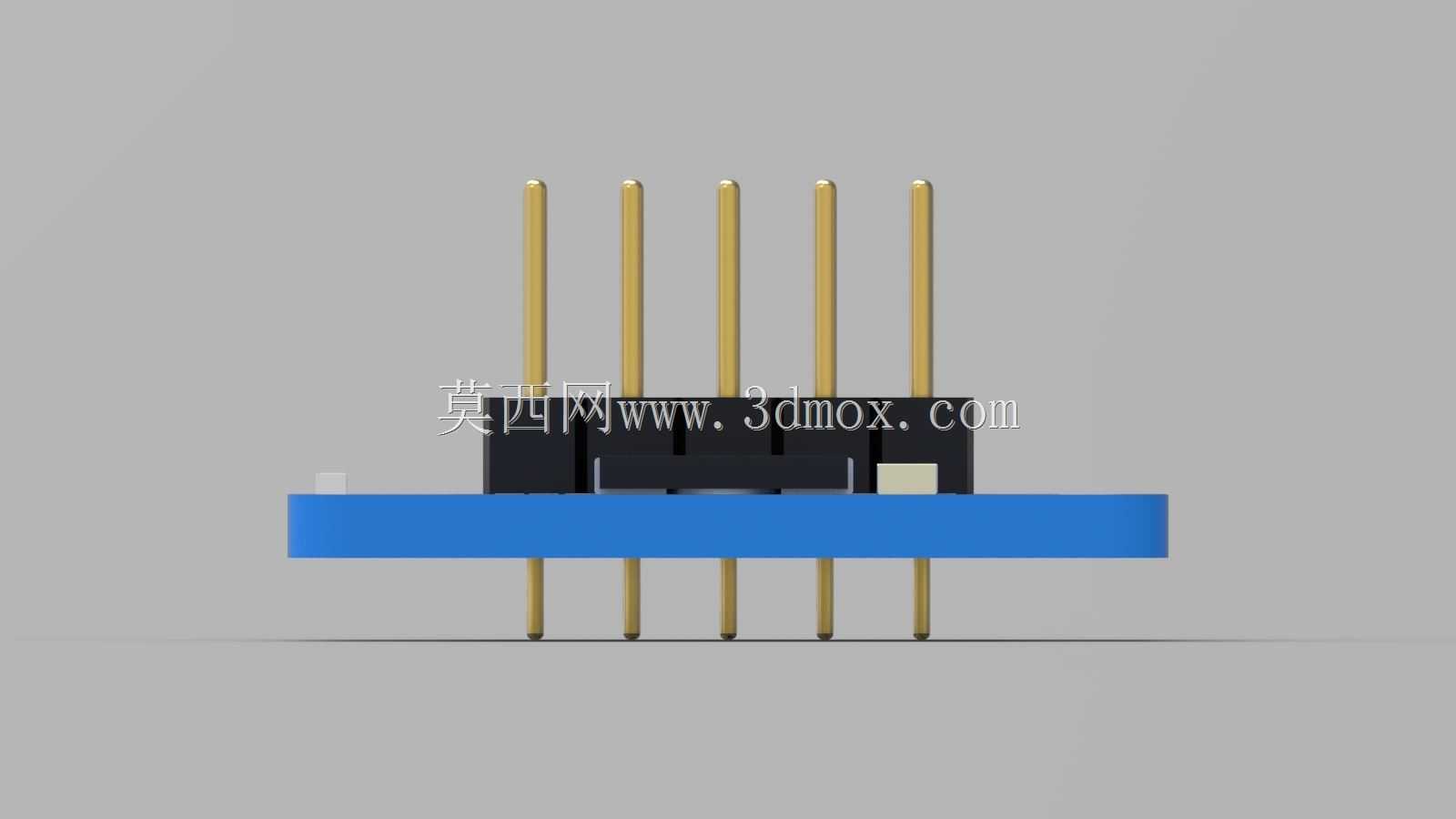

　　排针采用直插式封装，焊接在PCB板的单侧边缘，既可以直接插在面包板上做原型验证，也可以通过排座焊接在主控板上做集成装配，引脚伸出PCB板面的高度控制在标准直插元件的常规尺寸，避免与周边低矮元件产生空间干涉。PCB板采用蓝色阻焊层设计，板体轮廓为带切角的矩形，四个角位置设置了直径3.2mm的金属化安装孔，孔位间距匹配通用小型电子模块的安装标准，可以通过M3铜柱或者尼龙螺丝固定在设备壳体内部的安装柱上，安装孔边缘做了露铜环处理，既可以增强螺丝固定时的结构强度，也可以根据需求做接地处理提升模块抗干扰能力。板上核心采样芯片采用SOP贴片封装，布置在PCB板的中心区域，周边布置了采样电阻、滤波电容等被动元件，元件布局遵循信号流向规则，

　　功率采样路径与信号输出路径做了基础的走线分隔，减少大电流走线对小信号输出的干扰。建模时需要注意板厚采用标准1.6mmFR4板材厚度，所有贴片元件的高度、排针的伸出长度都按照实物尺寸还原，安装孔的位置公差控制在±0.1mm范围内，确保装配时不会出现孔位错位的问题。模块整体外形尺寸紧凑，长宽均在20mm级别，占用设备内部空间极小，适合在空间受限的嵌入式设备内部布置，板边的切角设计做了防呆处理，避免装配时出现方向装反的问题，板面上印刷的元件标识、引脚定义丝印也在模型中做了还原，方便装配调试时快速识别引脚功能。在实际设备选型装配时，需要注意该模块的采样量程匹配被测回路的电流范围，安装时要保证功率回路的走线足够宽，大电流路径上避免出现额外的接触电阻影响采样精度，模块的安装位置要远离强干扰源比如功率继电器、大电流电感等元件，减少电磁干扰对模拟输出信号的影响。
