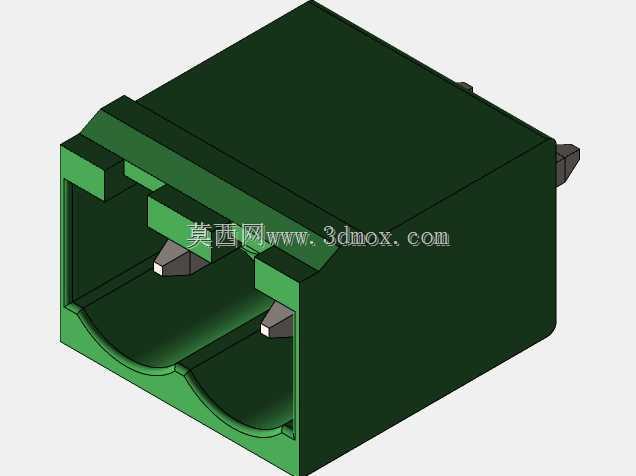

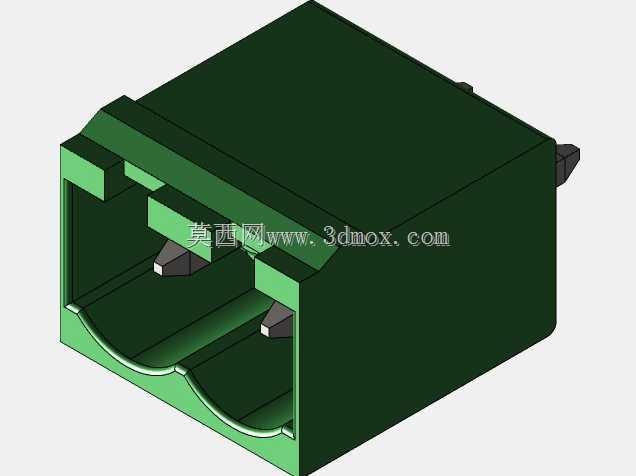

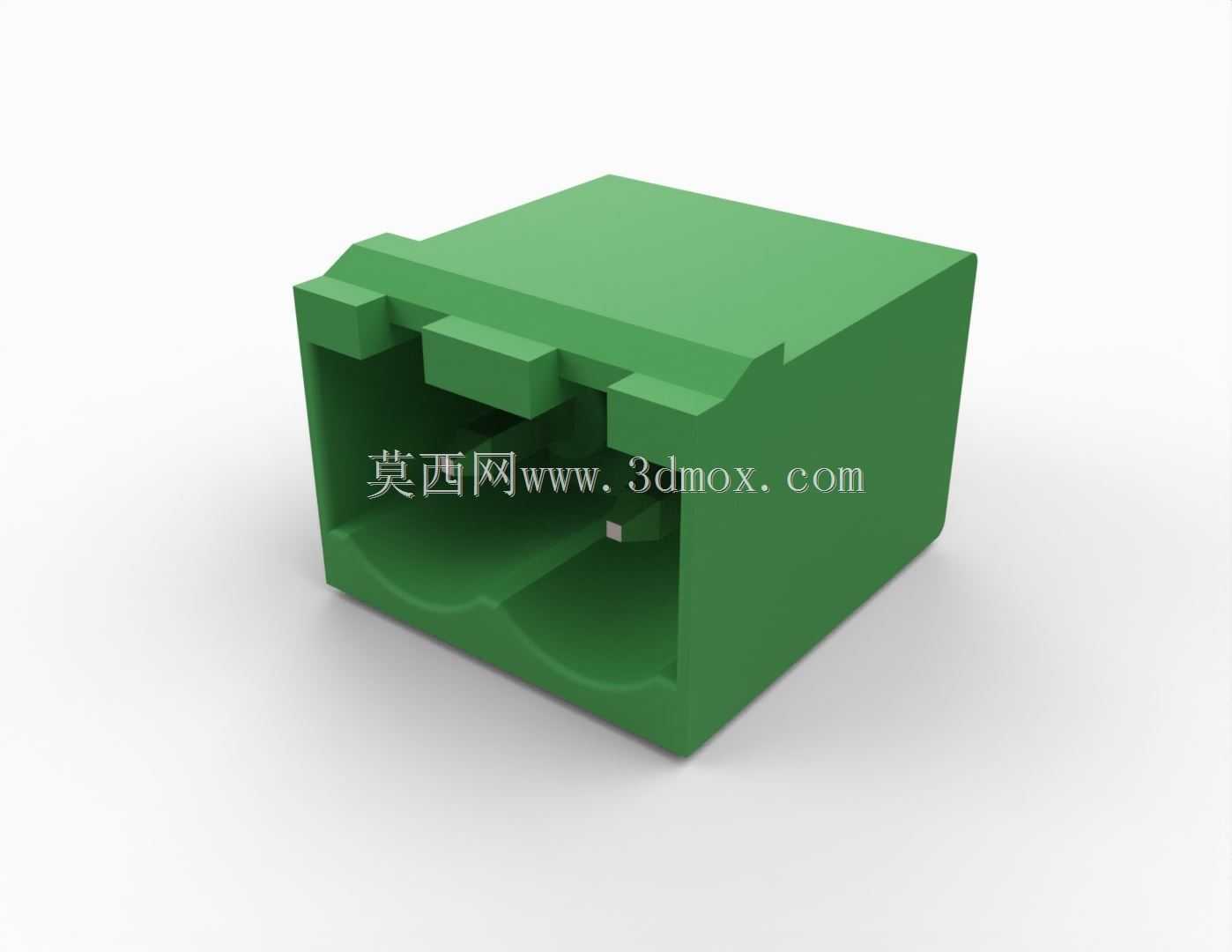

间距5mm两针外螺纹插入式接线端子

　　在工业控制板卡、小型电气设备的内部布线场景里，这类两针插入式接线板是极为常用的板端连接部件，主要承担PCB板与外部导线的电流、信号传输衔接功能，相比直焊式导线连接，它能大幅提升现场接线、后期维护的拆装效率，避免反复焊接对PCB焊盘造成的损伤。这款接线端子采用外螺纹锁紧结构，导线插入端子内部的接线腔后，可通过外螺纹配合的锁紧件压紧导线线芯，无需额外焊接工序，单根导线的接线操作耗时能控制在数秒内，适合小批量设备装配、现场改造类的布线作业。从结构设计逻辑来看，这款端子采用5.00mm的标准针距，完全匹配常规PCB板的孔位设计规范，两针的排布对应单回路的正负极或者信号输入输出端，不会出现针位错接的问题；主体采用绿色绝缘工程塑料注塑成型，

　　外壳壁厚均匀，既保证了足够的绝缘耐压性能，也能在波峰焊、回流焊的高温环境下保持结构稳定，不会出现壳体变形、针位偏移的问题。端子的插接端做了导向倒角设计，与配套的线端插头对接时能自动导正，不会出现插针弯折、对位不准的情况，外螺纹结构设置在端子的接线侧，锁紧操作时受力方向垂直于PCB板面，不会对端子的焊接引脚产生侧向推力，避免长期使用后焊盘出现虚焊、脱落的隐患。安装边界方面，这款端子为直插式焊接设计，引脚长度适配常规1.6mm-2.0mm厚度的PCB板，焊接后端子底部与PCB板面贴合紧密，整体突出板面的高度控制在较低范围，不会占用过多的板上垂直空间，适合安装在设备内部空间紧凑的控制板、驱动板上；端子的两侧设置有简易的卡扣定位结构，

　　插入PCB对应安装孔后能临时固定位置，过波峰焊时不会出现端子移位、浮高的问题，无需额外治具压合就能保证焊接精度。在实际选型应用中，这类5mm间距的两针端子通常用于小功率回路的连接，适配线径在0.5mm²-1.5mm²之间的多股铜芯导线，能满足常规低压直流信号、小电流供电回路的连接需求，常见于小型PLC扩展模块、传感器接线板、小型电源模块、工控仪表的内部布线场景，相比螺丝式接线端子，它的外螺纹锁紧结构操作更便捷，锁紧后导线的拉脱力能满足工业设备的振动使用要求，不会因为设备运行过程中的持续振动出现导线松脱、接触不良的故障。建模过程中需要重点关注针位的同轴度、螺纹部分的尺寸公差，以及外壳内部接线腔的避让空间，保证锁紧件在螺纹行程内活动顺畅，不会出现卡滞、无法压紧导线的问题；同时外壳的插接腔尺寸需要与配套插头的尺寸做公差匹配，既要保证插拔力度适中，也要避免插接后出现间隙过大、接触电阻超标的问题。
